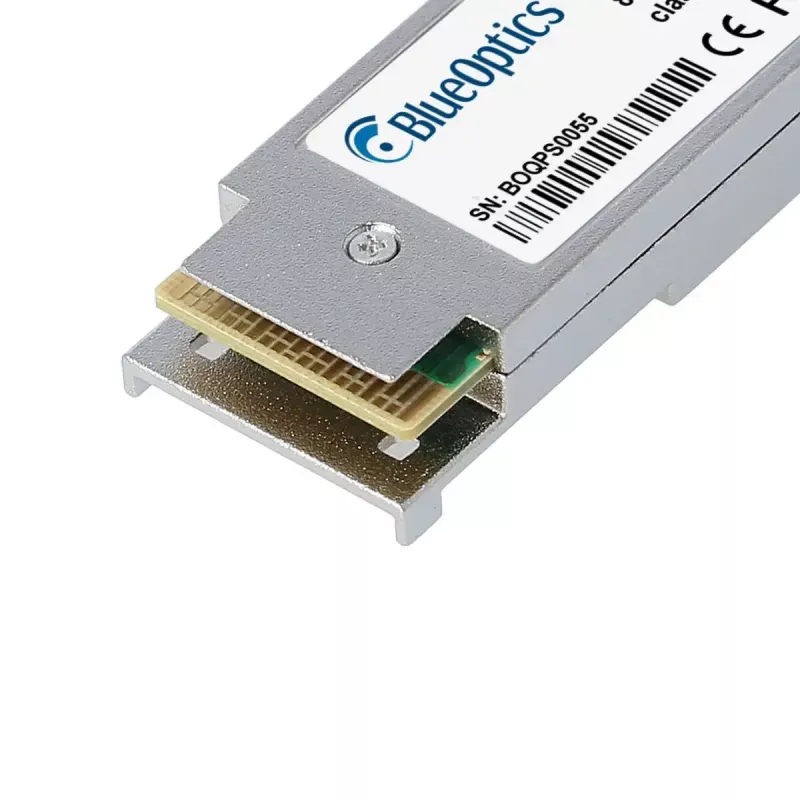

Moduł nadajnika-odbiornika QSFP BlueOptics QSFP-40G-ER4L-NV-BO 40 Mbit/s 1310 nm

BlueOptics QSFP-40G-ER4L-NV-BO to światłowodowy moduł nadajnika-odbiornika QSFP zaprojektowany do łączy jednomodowych o nominalnej długości fali 1310 nm i maksymalnej szybkości transmisji danych 40 Mbit/s. Posiada dupleksowe złącze światłowodowe LC, kompaktowy interfejs QSFP i lekką konstrukcję o masie około 40 g. Moduł jest przystosowany do pracy na dużych odległościach do 30 000 m i został zbudowany zgodnie ze standardami mechanicznymi i elektrycznymi wieloźródłowego porozumienia (MSA) dla optyki wtykowej QSFP.

Zalety

Ten nadajnik-odbiornik obsługuje łącza optyczne jednomodowe dalekiego zasięgu z dupleksowym interfejsem LC, umożliwiając jednoczesną transmisję i odbiór na oddzielnych włóknach. Zawiera funkcję cyfrowego monitorowania diagnostycznego (DDM/DOM) do zdalnego pomiaru parametrów takich jak moc optyczna i temperatura, gdy host obsługuje tę funkcję. Moduł jest produkowany zgodnie ze standardami branżowymi i jest kompatybilny ze sprzętem akceptującym moduły w formacie QSFP MSA, oferując niezawodną opcję dla wdrożeń wymagających łączności optycznej o rozszerzonym zasięgu.

Nadaje się do

• Połączeń międzysystemowych światłowodu jednomodowego na duże odległości
• Szybkich łączy sieciowych do 40 Mbit/s
• Łączy uplink i agregacyjnych w centrach danych
• Przełączników, routerów i systemów pamięci masowej z portami QSFP

Kluczowe specyfikacje

• Interfejs: format wtykowy QSFP
• Długość fali: 1310 nm
• Maksymalna szybkość transmisji danych: 40 Mbit/s
• Maksymalny zasięg transmisji: 30 000 m (światłowód jednomodowy)
• Typ złącza: LC duplex
• Waga: 0,04 kg
• Cyfrowe monitorowanie diagnostyczne (DDM/DOM): obsługiwane, gdy sprzęt hosta zapewnia dostęp

Sposób użycia

Zainstaluj nadajnik-odbiornik QSFP do kompatybilnego portu QSFP w przełączniku, routerze lub urządzeniu pamięci masowej, postępując zgodnie z wytycznymi producenta hosta dotyczącymi podłączania na gorąco i obsługi modułów optycznych. Podłącz dupleksowe jednomodowe kable krosowe światłowodu LC do portów nadawczych i odbiorczych, zapewniając prawidłową polaryzację. Zweryfikuj stan łącza i, jeśli jest dostępny, uzyskaj dostęp do diagnostyki cyfrowej przez interfejs hosta, aby potwierdzić poziomy mocy optycznej i temperaturę pracy. Stosuj odpowiednie zarządzanie okablowaniem (panele krosowe, kontrola promienia gięcia), aby utrzymać jakość łącza.

Zalecenia

Dla optymalnej wydajności połącz moduł z jednomodowym dupleksowym światłowodem LC odpowiedniej jakości i upewnij się, że budżety strat łącza są spełnione dla podanego zasięgu 30 km. Potwierdź, że urządzenie hosta obsługuje format QSFP i funkcje DDM/DOM, jeśli wymagane jest zdalne monitorowanie. Obchodź się z nadajnikiem-odbiornikiem z zachowaniem środków ostrożności przed wyładowaniami elektrostatycznymi i przechowuj nieużywane porty przykryte, aby uniknąć zanieczyszczenia interfejsów optycznych.
