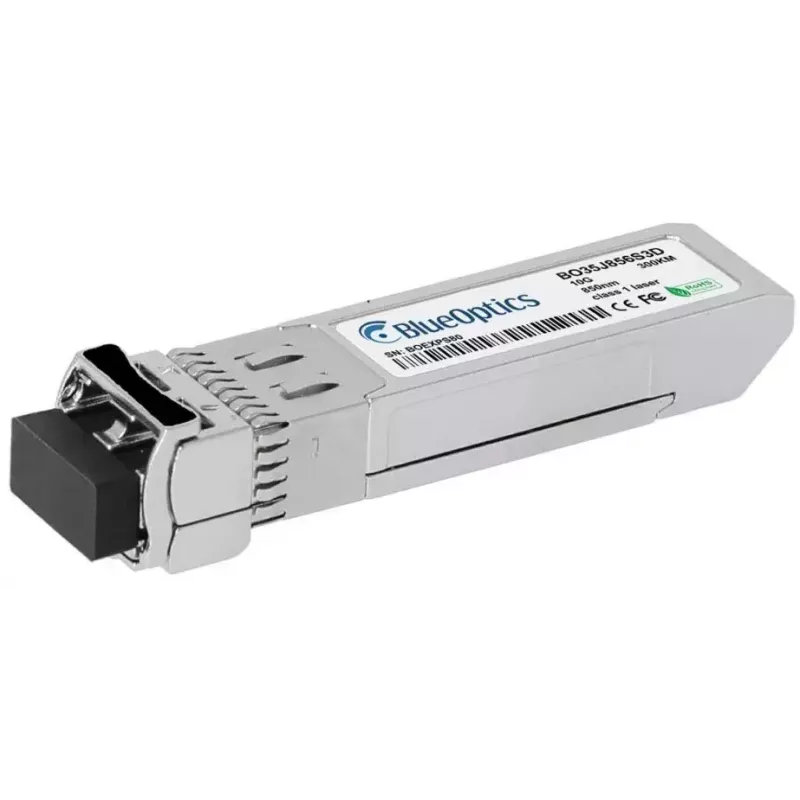

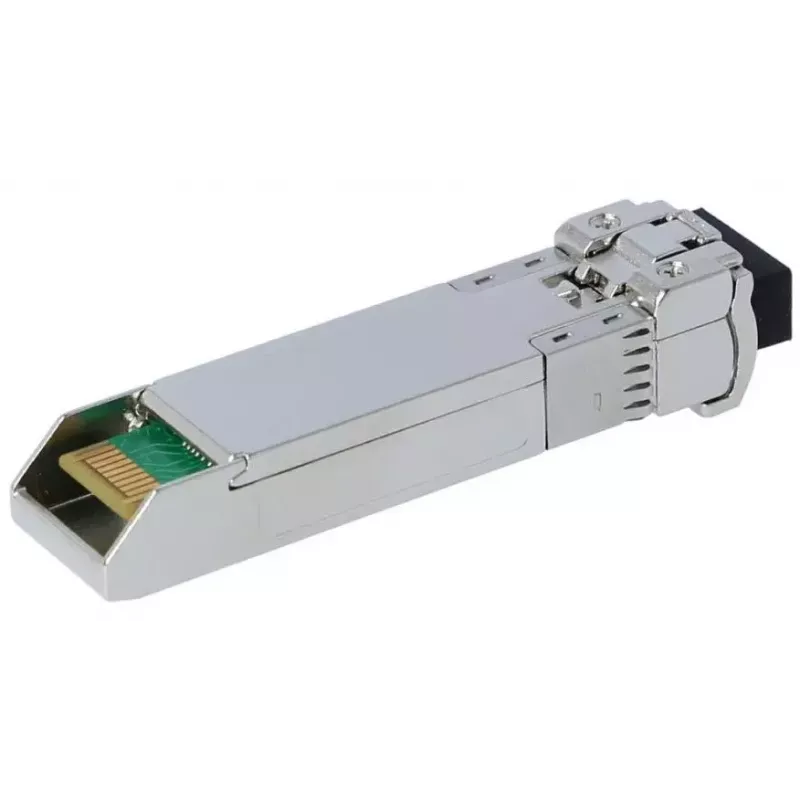

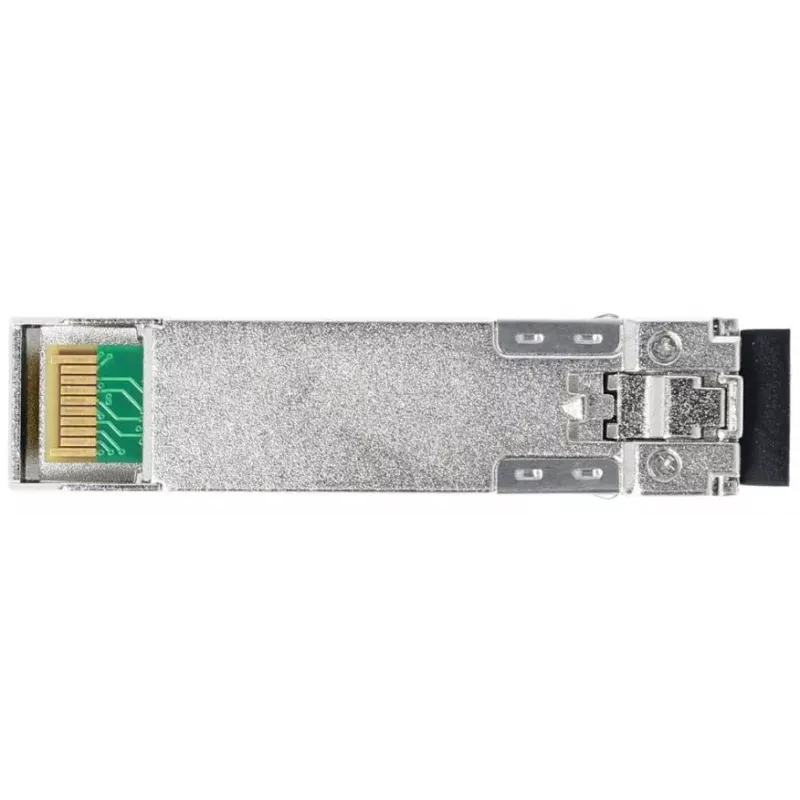

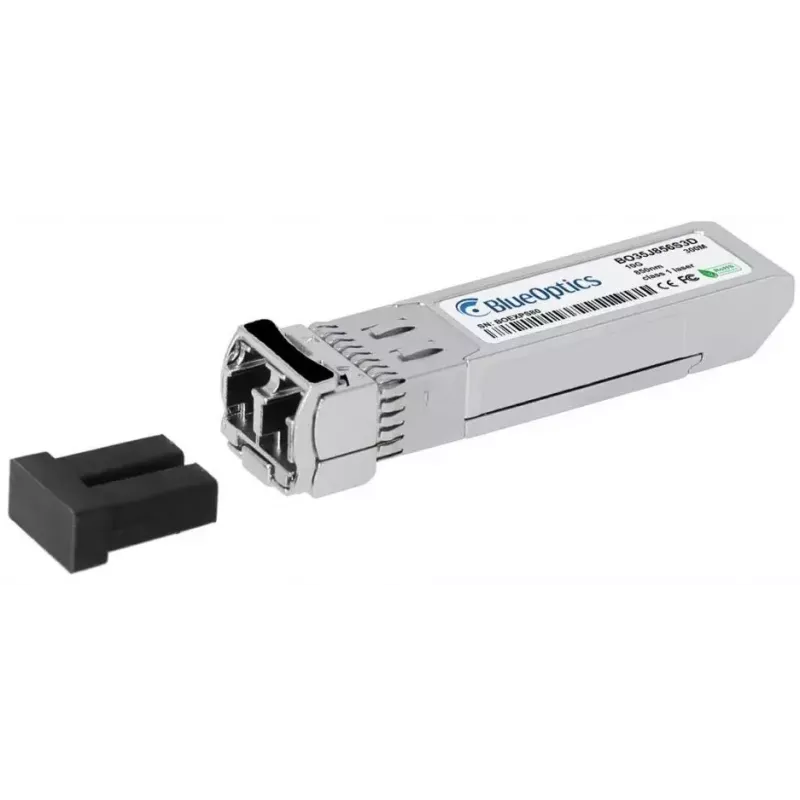

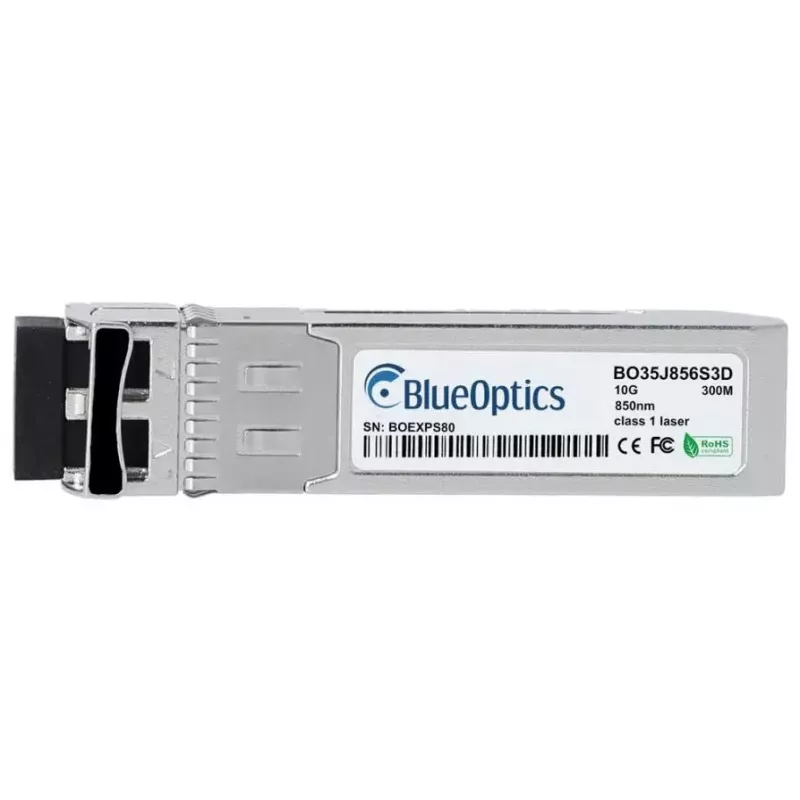

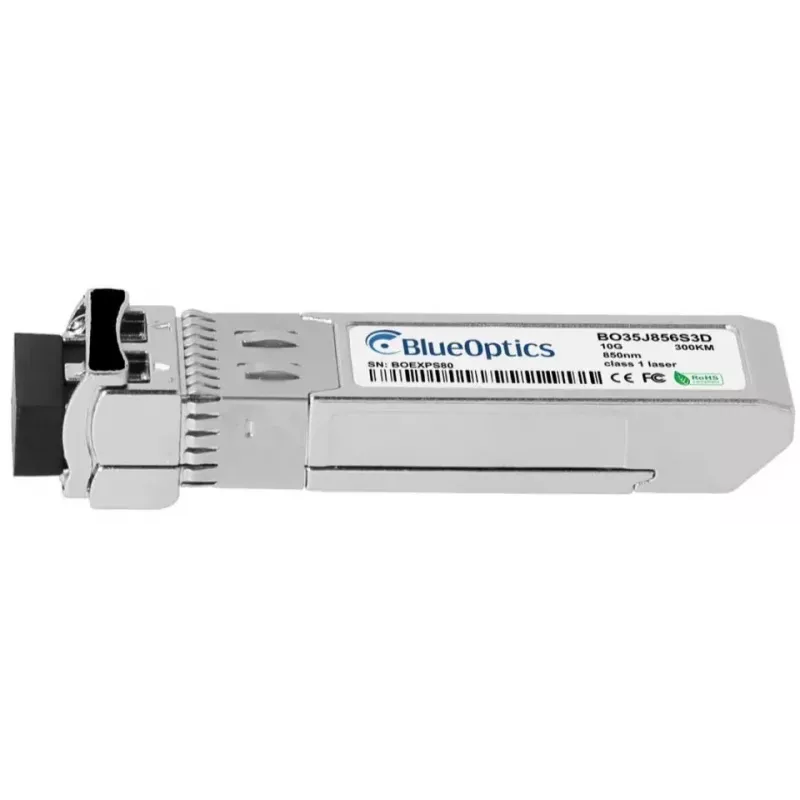

Moduł nadajnika-odbiornika SFP+ BlueOptics 0069-BO 10000 Mbit/s 850 nm

Moduł nadajnika-odbiornika SFP+ BlueOptics 0069-BO zapewnia kompaktowy interfejs optyczny dla łączy danych 10 Gbit/s przez światłowód wielomodowy. Działając na długości fali 850 nm, moduł jest przeznaczony do zastosowań krótkiego zasięgu 10GBASE-SR i pasuje do portów SFP+ ze złączem LC duplex. Jest zgodny z dyrektywą RoHS, waży około 20 g i jest przeznaczony do integracji z przełącznikami sieciowymi, routerami i urządzeniami pamięci masowej obsługującymi moduły optyczne SFP+.

Zalety

Moduł zapewnia przepustowość 10 000 Mbit/s w znormalizowanym formacie SFP+, umożliwiając instalacje o dużej gęstości w szafach i obudowach. Jego praca w trybie wielomodowym 850 nm oraz interfejs LC duplex obsługują jednoczesne kanały nadawcze i odbiorcze na oddzielnych włóknach. Przetestowany pod kątem interoperacyjności z powszechnie stosowanymi platformami sprzętowymi, BlueOptics 0069-BO kładzie nacisk na kompaktowy rozmiar, niską wagę i zgodność z branżowymi standardami mechanicznymi i optycznymi.

Odpowiednie do

• Łącza Ethernet 10G krótkiego zasięgu przez światłowód wielomodowy (10GBASE-SR)
• Szybkie łącza uplink między przełącznikami lub do serwerów i pamięci masowych
• Połączenia krosowe w centrach danych i porty agregacyjne z gniazdami SFP+
• Środowisk wymagających zgodnych z RoHS nadajników-odbiorników optycznych

Kluczowe specyfikacje

• Typ interfejsu: SFP+
• Maksymalna szybkość transmisji danych: 10000 Mbit/s (10 Gbit/s)
• Długość fali optycznej: 850 nm (światłowód wielomodowy)

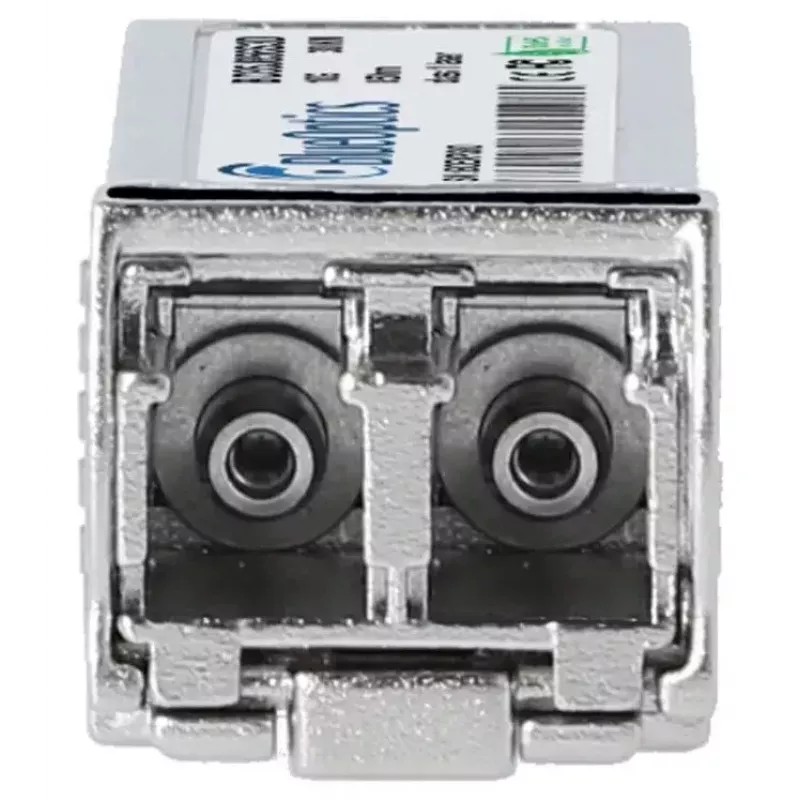

• Złącze: LC duplex
• Typowy zasięg: zoptymalizowany dla łączy wielomodowych krótkiego zasięgu (10GBASE-SR)
• Waga: około 0,02 kg
• Kolor produktu: srebrny
• Zgodność z RoHS: tak

Jak używać

Zainstaluj BlueOptics 0069-BO w wolnym porcie SFP+, orientując wypychacz/zakładkę modułu zgodnie z instrukcją urządzenia hosta. Podłącz kable krosowe wielomodowe LC duplex do nadajnika-odbiornika, zapewniając prawidłowe dopasowanie włókien nadawczych i odbiorczych między punktami końcowymi. Po włożeniu system hosta powinien wykryć nadajnik-odbiornik i wynegocjować parametry łącza z szybkością 10 Gbit/s, jeśli podłączone urządzenia i okablowanie obsługują 10GBASE-SR. Jeśli sprzęt na to pozwala, włącz lub zweryfikuj cyfrowe monitorowanie diagnostyczne (DDM/DOM), aby przeglądać napięcie zasilania, temperaturę, moc nadawania i odbioru oraz prąd polaryzacji lasera w celu zdalnego rozwiązywania problemów.

Zalecenia

Używaj wysokiej jakości światłowodów wielomodowych OM3/OM4 oraz kabli krosowych LC duplex, aby zapewnić niezawodne łącza 10G krótkiego zasięgu i uzyskać najlepszy margines sygnału. Sprawdź, czy oprogramowanie układowe lub system operacyjny urządzenia hosta obsługuje moduły SFP+ innych producentów i potwierdź zgodność z DDM/DOM, jeśli planujesz korzystać z monitorowania diagnostycznego. Obchodź się ostrożnie z interfejsami optycznymi, trzymaj zaślepki przeciwpyłowe na nieużywanych portach i przestrzegaj środków ostrożności dotyczących wyładowań elektrostatycznych (ESD) podczas instalacji.
