Moduł nadajnika/odbiornika SFP BlueOptics 3FE25777AA-BO 155 Mbit/s

Moduł nadajnika/odbiornika SFP BlueOptics 3FE25777AA-BO przeznaczony jest do sieci światłowodowych i oferuje maksymalną szybkość przesyłania danych 155 Mbit/s. Zamknięty w trwałej, srebrnej metalowej obudowie i ważący około 20 g, ten kompaktowy moduł SFP jest zgodny z normami mechanicznymi i elektrycznymi MSA i przeznaczony do stosowania w systemach obsługujących standardowe optyki SFP z możliwością wymiany podczas pracy. Moduł obsługuje łącza optyczne klasy 100BASE-FX przez światłowód wielomodowy z łącznością dupleksową LC i został zaprojektowany z myślą o długim okresie eksploatacji – MTBF wynosi 1 000 000 godzin.

Zalety

Moduł łączy standardowy interfejs SFP z metalową obudową zapewniającą wytrzymałość mechaniczną i ekranowanie EMI. Przy deklarowanym MTBF na poziomie 1 000 000 godzin i lekkiej konstrukcji (0,02 kg) nadajnik/odbiornik nadaje się do pracy ciągłej oraz łatwej instalacji lub wymiany w istniejących portach obsługujących SFP. Urządzenie umożliwia dwukierunkową transmisję optyczną za pośrednictwem złączy dupleksowych LC i jest kompatybilne z powszechnymi protokołami transportu sieciowego do 155 Mbit/s.

Zastosowanie

• Światłowodowe łącza Ethernet (100BASE-FX) przez światłowód wielomodowy
• Rozbudowa lub wymiana portów SFP w przełącznikach i routerach obsługujących standardowe moduły SFP
• Łącza optyczne w systemach pamięci masowych i urządzeniach sieciowych z portami dupleksowymi LC

Kluczowe specyfikacje

• Typ interfejsu: SFP (z możliwością wymiany podczas pracy)
• Maksymalna szybkość przesyłania danych: 155 Mbit/s

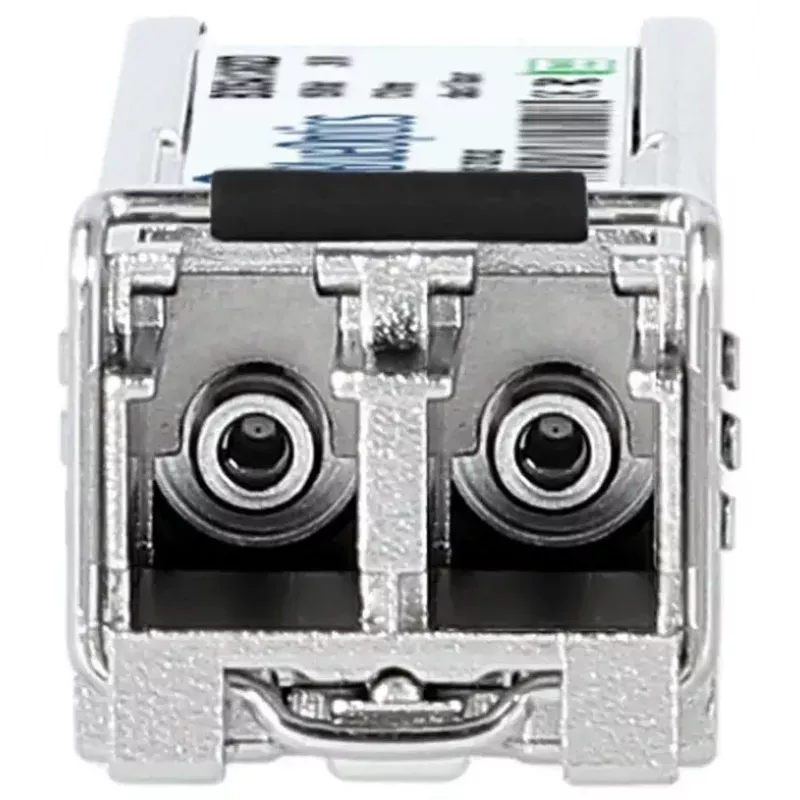

• Złącze: LC dupleksowe (optyczne)
• Obudowa: metalowa, kolor srebrny
• Waga: ok. 0,02 kg
• Średni czas między awariami (MTBF): 1 000 000 godzin

Sposób użycia

Zainstaluj moduł SFP BlueOptics w wolnym slocie SFP, gdy urządzenie hosta jest wyłączone, lub postępuj zgodnie z procedurą wymiany „na gorąco” podaną przez producenta. Podłącz do modułu światłowodowy kabel krosowy dupleksowy LC ze światłowodu wielomodowego, zwracając uwagę na prawidłową orientację nadawania/odbioru. Skonfiguruj ustawienia interfejsu urządzenia hosta pod kątem odpowiedniego protokołu 100BASE-FX lub kompatybilnego i sprawdź stan łącza za pośrednictwem interfejsu zarządzania urządzeniem lub diod LED. Postępuj zgodnie z instrukcjami producenta sprzętu sieciowego, aby włączyć funkcje diagnostyki cyfrowej lub monitorowania, jeśli są obsługiwane przez hosta.

Zalecenia

Stosuj wysokiej jakości wielomodowe kable krosowe dupleksowe LC i przestrzegaj zasad prawidłowego obchodzenia się ze światłowodami (unikaj ostrych zagięć, utrzymuj złącza w czystości), aby osiągnąć optymalną wydajność łącza. Sprawdź zgodność hosta z optykami SFP i, w razie potrzeby, przetestuj moduł w jednym porcie przed wdrożeniem na dużą skalę.
