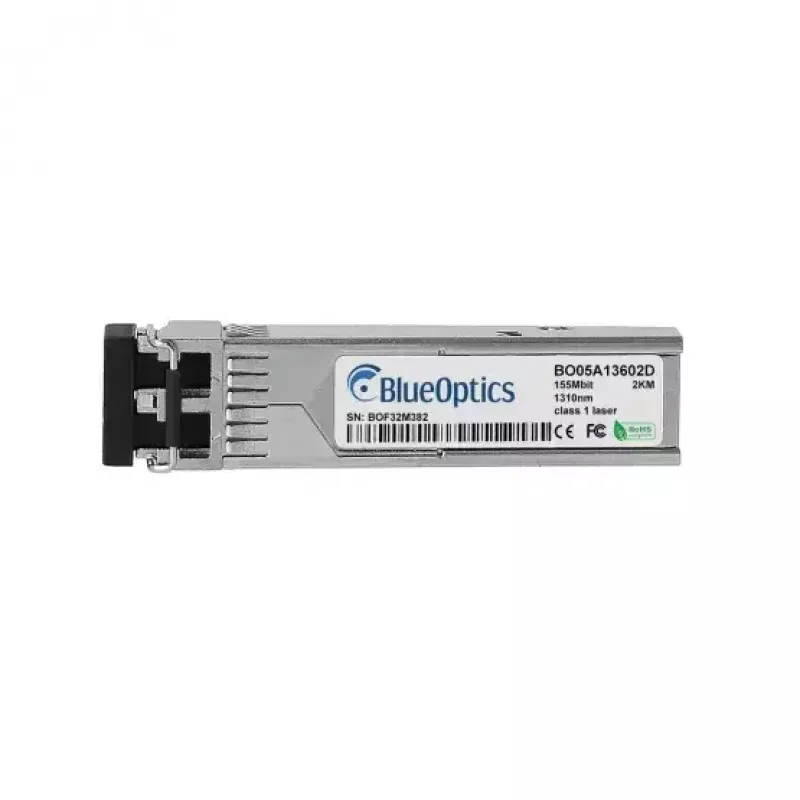

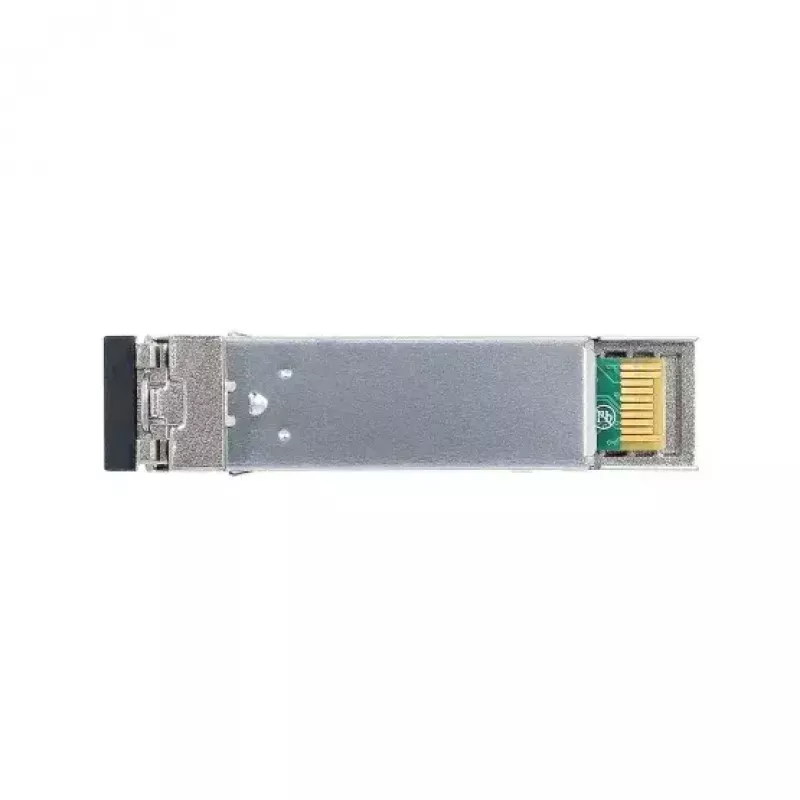

Moduł nadajnika-odbiornika SFP BlueOptics 942-194-002-BO 1310 nm LC 2000 m

Moduł nadajnika-odbiornika SFP BlueOptics 942-194-002-BO to kompaktowy interfejs światłowodowy zaprojektowany dla sieci Ethernet 100BASE-FX i podobnych aplikacji optycznej transmisji danych. Pracując na długości fali 1310 nm z dwustronnym złączem LC, obsługuje łącza wielomodowe do 2000 m i pasuje do standardowych gniazd SFP w przełącznikach, routerach, systemach pamięci masowej i innych urządzeniach sieciowych. Moduł waży około 20 g i jest zgodny ze specyfikacjami formatu MSA SFP, aby zapewnić szeroką kompatybilność ze sprzętem obsługującym równoważny nadajnik-odbiornik Hirschmann 942-194-002 100BASE-FX.

Zalety

Ten nadajnik-odbiornik SFP zapewnia stabilną komunikację optyczną po włóknie wielomodowym z jednoczesnym nadawaniem i odbiorem za pośrednictwem dwustronnego interfejsu LC. Jest produkowany zgodnie ze standardami MSA i testowany pod kątem kompatybilności z głównymi platformami sprzętowymi. Moduł obsługuje cyfrowe monitorowanie diagnostyczne (DDM/DOM), gdy urządzenie nadrzędne udostępnia tę funkcję, umożliwiając odczyt w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, mocy nadawczej, mocy odbieranej i temperatury. Jego lekka i znormalizowana obudowa SFP upraszcza instalację i wymianę w istniejących zasobach sieciowych.

Zastosowanie

• Łącza Ethernet 100BASE-FX przez włókno wielomodowe do 2 km
• Łączenie przełączników i routerów w sieciach kampusowych i przemysłowych
• Optyczne łącza uplink dla systemów pamięci masowej i urządzeń sieciowych
• Wymiana lub modernizacja portów SFP kompatybilnych z Hirschmann 942-194-002

Kluczowe specyfikacje

• Długość fali optycznej: 1310 nm
• Format: SFP (Small Form-factor Pluggable)
• Złącze: LC duplex
• Obsługiwana odległość: do 2000 m przez włókno wielomodowe
• Obsługiwane protokoły: 100BASE-FX (odpowiedni dla Ethernet, FCoE i SDH/SONET w granicach możliwości urządzenia)
• Waga: ok. 0,02 kg
• Kolor produktu: szary

Sposób użycia

Włóż nadajnik-odbiornik BlueOptics SFP do kompatybilnego gniazda SFP w urządzeniu nadrzędnym, aż do bezpiecznego zatrzaśnięcia. Podłącz dwustronne kable krosowe światłowodowe LC do modułu, zwracając uwagę na prawidłową orientację nadawania/odbioru. Skonfiguruj interfejs hosta zgodnie z dokumentacją urządzenia dla pracy 100BASE-FX i włącz DDM/DOM w interfejsie zarządzania, jeśli wymagana jest diagnostyka. Podczas obsługi przestrzegaj środków ostrożności ESD i unikaj zaginania kabli krosowych światłowodowych poza zalecany promień, aby zachować integralność sygnału.

Zalecenia

Dla optymalnej wydajności używaj wysokiej jakości włókna wielomodowego i dwustronnych kabli krosowych LC, zweryfikuj polaryzację łącza i przetestuj budżet optyczny na zamierzonej odległości. Upewnij się, że sprzęt hosta obsługuje funkcję DDM/DOM, aby uzyskać dostęp do telemetrii diagnostycznej, i potwierdź zgodność oprogramowania układowego lub programowego podczas wdrażania jako bezpośredni zamiennik modułów kompatybilnych z Hirschmann 942-194-002.
