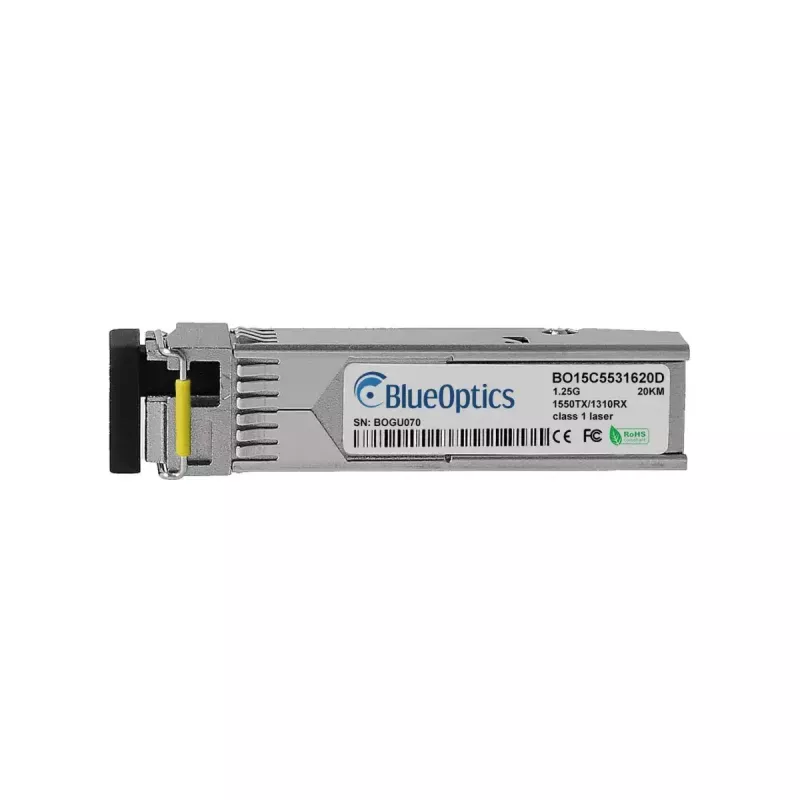

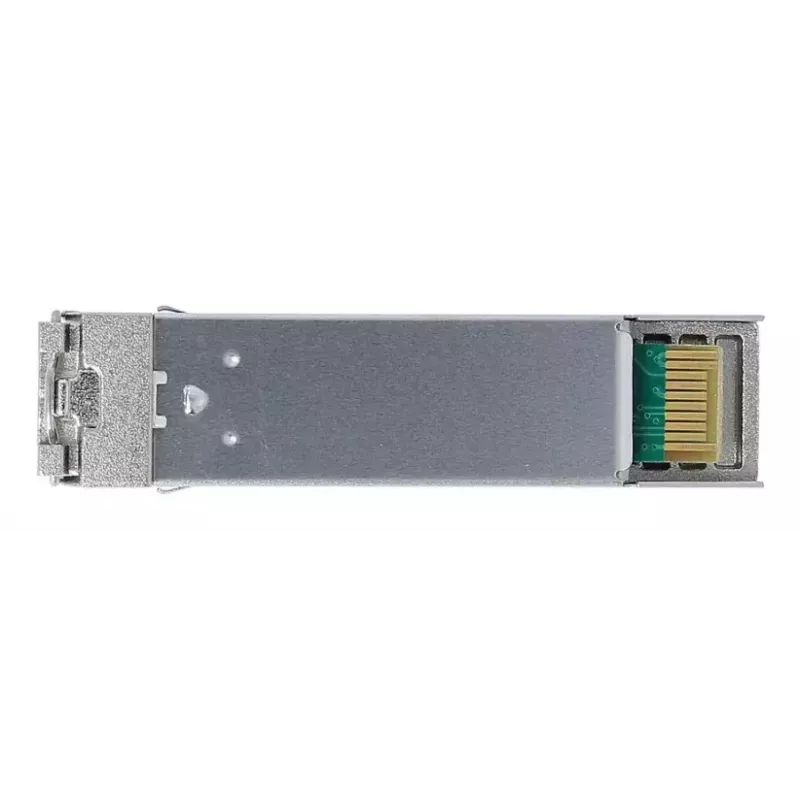

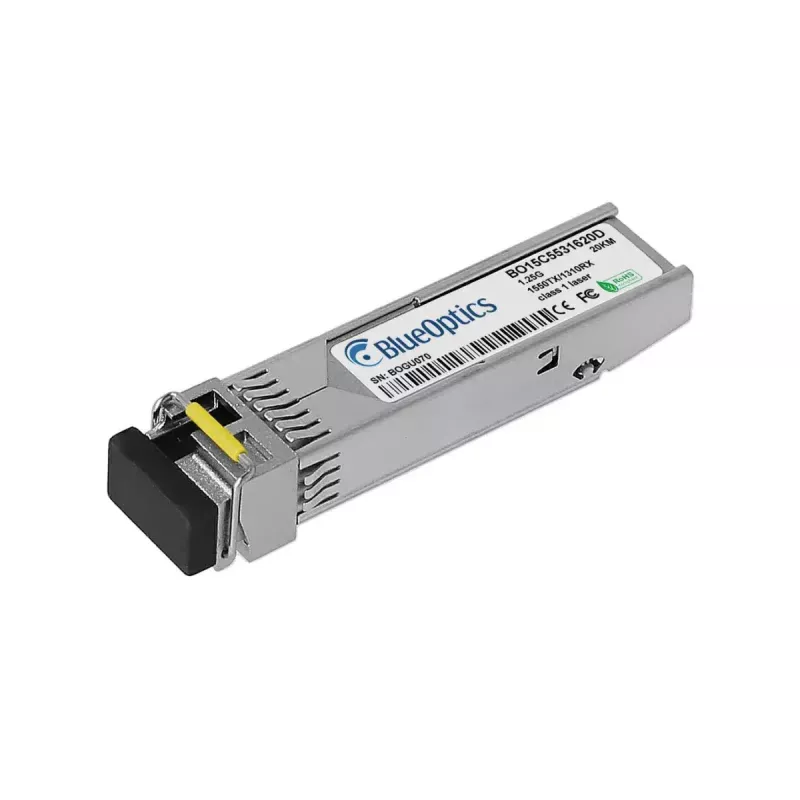

Moduł nadajnika-odbiornika SFP BlueOptics MGB-TLB10-BO światłowodowy LC aluminium 20 g

BlueOptics MGB-TLB10-BO to światłowodowy moduł nadajnika-odbiornika SFP zaprojektowany do połączeń jednomodowych 1000BASE-BX-D. Moduł wykorzystuje złącze simplex LC i jest zamknięty w aluminiowej obudowie, zapewniając kompaktową jednostkę 20 g do umieszczenia w portach SFP przełączników, routerów i innych urządzeń sieciowych. Implementuje parę stałych długości fali z nadajnikiem i odbiornikiem odpowiednią do dwukierunkowej pracy na jednym włóknie, obsługuje powszechne protokoły Ethernet i Fibre Channel do 1,25 Gb/s i jest przeznaczony do połączeń miejskich i kampusowych na odległości do 20 km przy użyciu odpowiedniego światłowodu jednomodowego.

Zalety

Moduł jest zgodny ze standardami mechanicznymi i elektrycznymi MSA SFP dla szerokiej kompatybilności i obsługuje cyfrowe monitorowanie diagnostyczne (DDM/DOM) umożliwiające raportowanie w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, mocy nadawczej, mocy odbiorczej i temperatury. Konstrukcja z aluminiową obudową i sprawdzonymi komponentami optycznymi zapewnia mechaniczną niezawodność i stabilność termiczną, przy jednoczesnym zachowaniu niskiej wagi modułu. Zaprojektowany i przetestowany pod kątem interoperacyjności z głównymi platformami sprzętowymi akceptującymi oryginalny kompatybilny nadajnik-odbiornik, zapewnia przewidywalne zachowanie w środowiskach mieszanych dostawców i długą żywotność.

Odpowiednie do

• Połączeń szkieletowych na światłowodzie jednomodowym do 20 km
• Gigabit Ethernet (1000BASE-BX-D) i podobnych szybkich protokołów optycznych
• Przełączników sieciowych, routerów, systemów pamięci masowej i konwerterów mediów z gniazdami SFP
• Środowisk wymagających monitorowania DDM/DOM dla zdalnej diagnostyki

Kluczowe specyfikacje

• Format: SFP (small form-factor pluggable)
• Szybkość transmisji danych: do 1,25 Gb/s
• Tryb optyczny: światłowód jednomodowy, dwukierunkowy (jedno włókno, różne długości fali Tx/Rx)

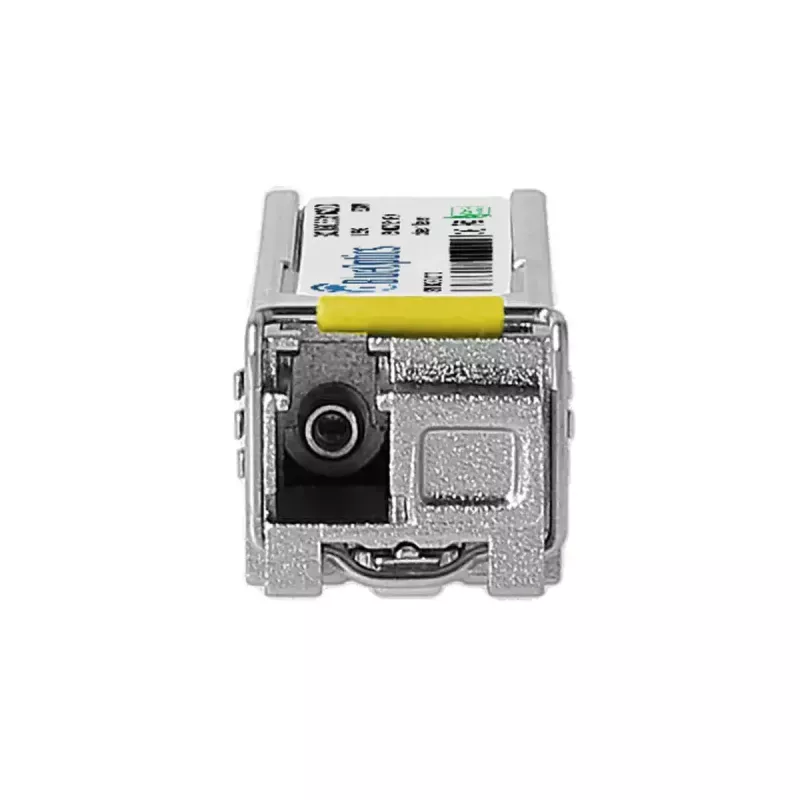

• Złącze: LC simplex
• Zasięg nominalny: do 20 km (przy odpowiednim światłowodzie jednomodowym)
• Materiał i kolor obudowy: aluminium
• Waga: około 20 g
• Diagnostyka cyfrowa: DDM/DOM (zgodność z SFF-8472) do monitorowania w czasie rzeczywistym

Sposób użycia

Włóż moduł nadajnika-odbiornika SFP do kompatybilnego gniazda SFP w urządzeniu sieciowym, gdy urządzenie jest zasilane, zgodnie z instrukcjami dostawcy. Podłącz jednomodowy kabel krosowy LC do portu simplex LC. W przypadku pracy dwukierunkowej BX upewnij się, że długości fali nadajnika i odbiornika odpowiadają zdalnemu nadajnikowi-odbiornikowi (np. nadawanie 1310 nm / odbiór 1550 nm lub zgodnie ze specyfikacją sprzętu). Sprawdź stan łącza na urządzeniu hosta i przejrzyj wartości diagnostyki cyfrowej, jeśli są obsługiwane przez sprzęt, aby potwierdzić prawidłowe działanie i poziomy mocy optycznej. Przestrzegaj standardowych środków ostrożności ESD podczas obsługi i instalacji.

Zalecenia

Używaj wysokiej jakości światłowodu jednomodowego i kabli krosowych LC dopasowanych do wymaganego planu długości fal i utrzymuj czyste powierzchnie czołowe złączy. Potwierdź, że sprzęt hosta obsługuje DDM/DOM, jeśli wymagana jest zdalna diagnostyka. Dla najlepszej niezawodności eksploatuj nadajnik-odbiornik w zakresie temperatur i mocy określonych przez dostawcę urządzenia oraz przeprowadzaj okresowe monitorowanie mocy optycznej i temperatury za pomocą DDM, jeśli jest dostępne.
