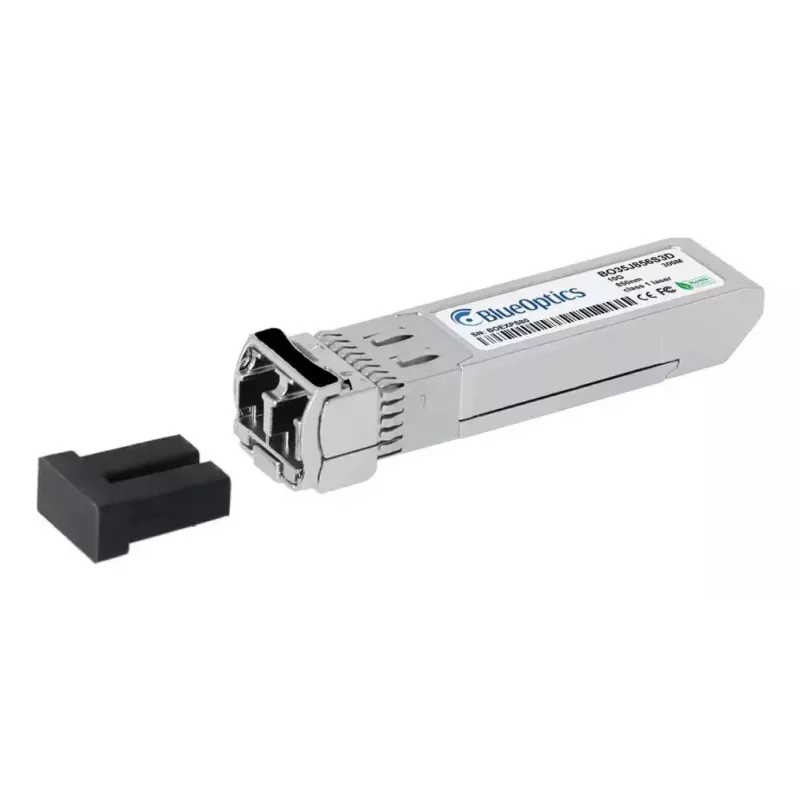

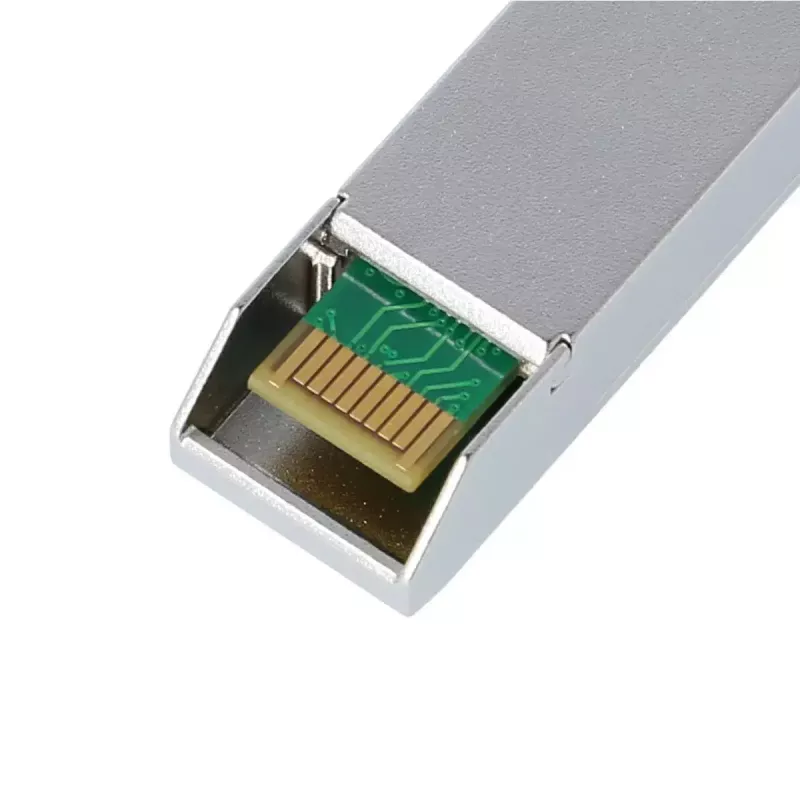

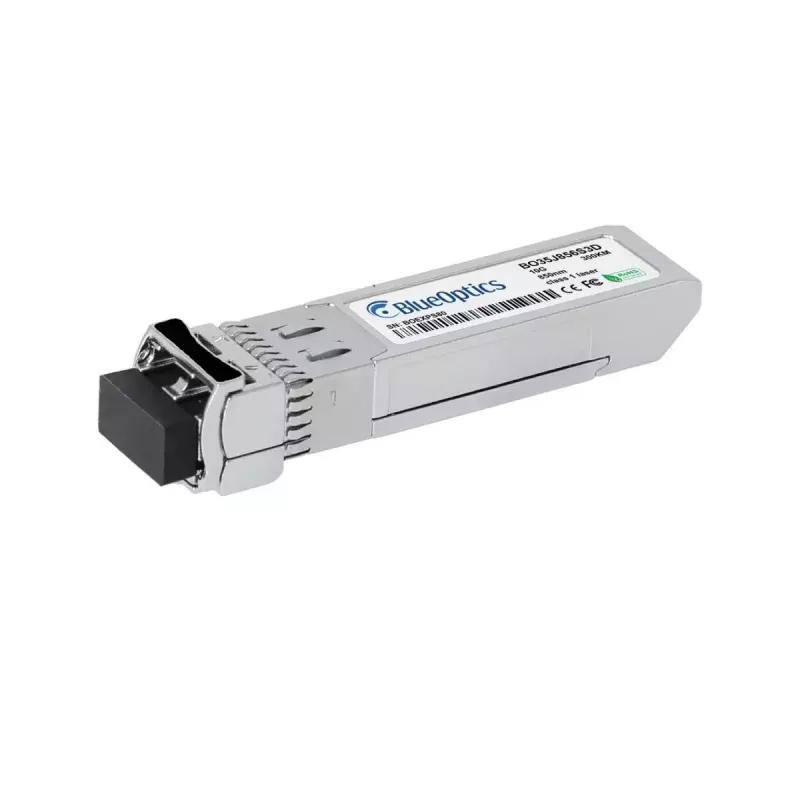

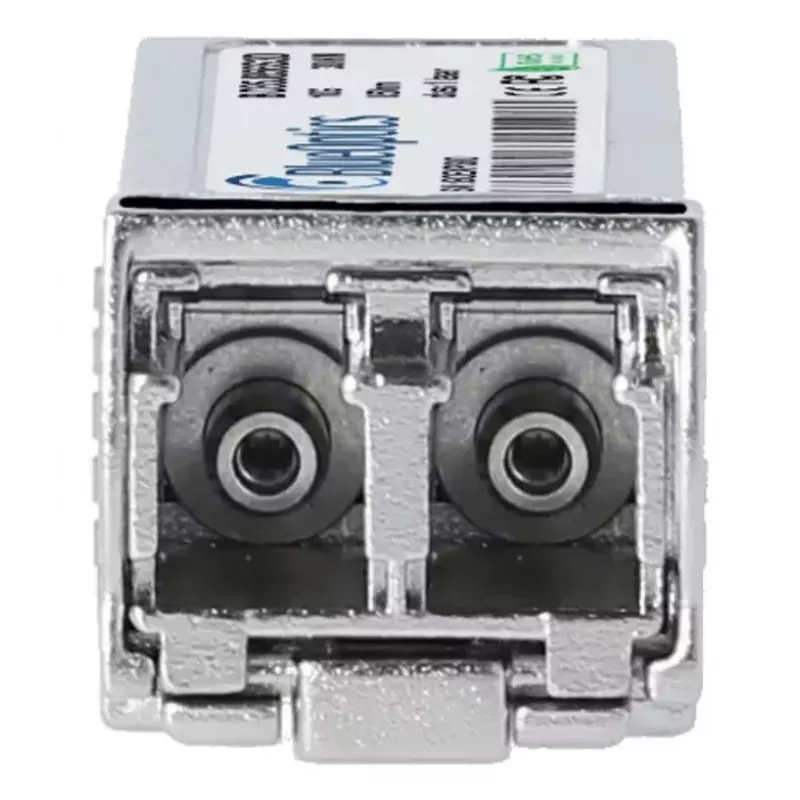

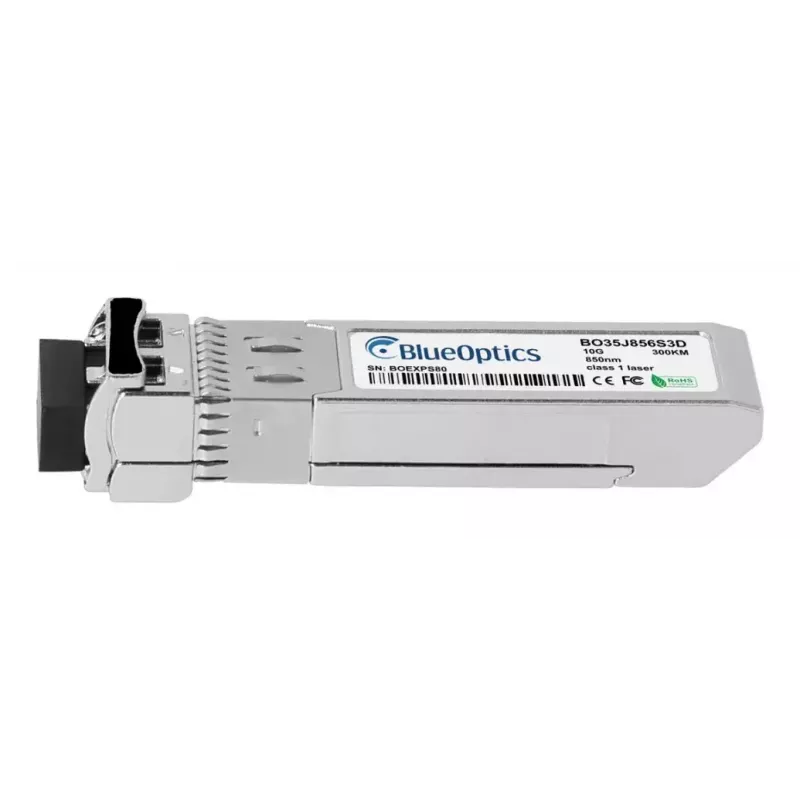

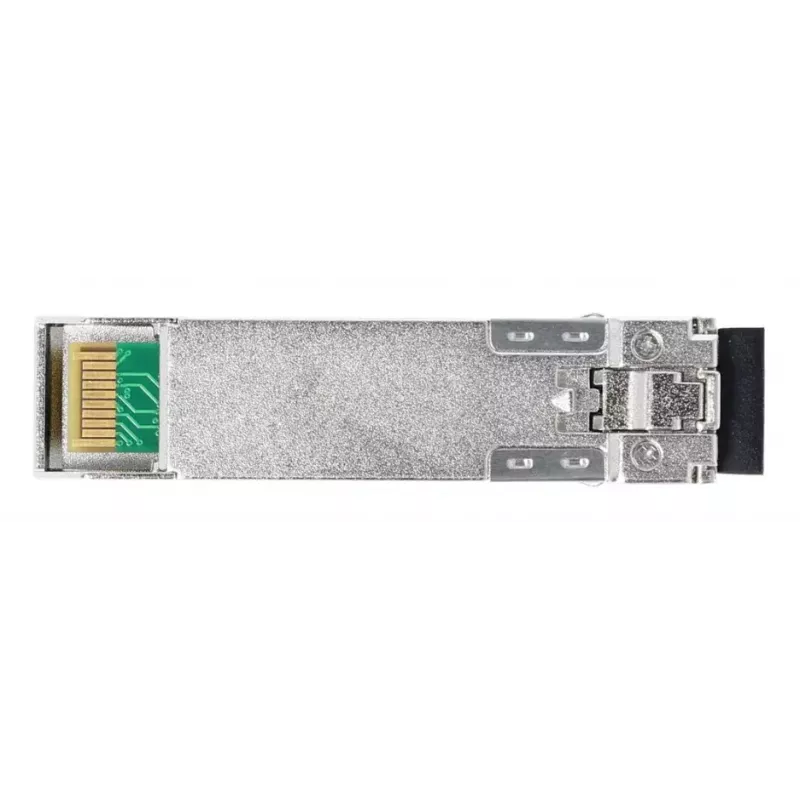

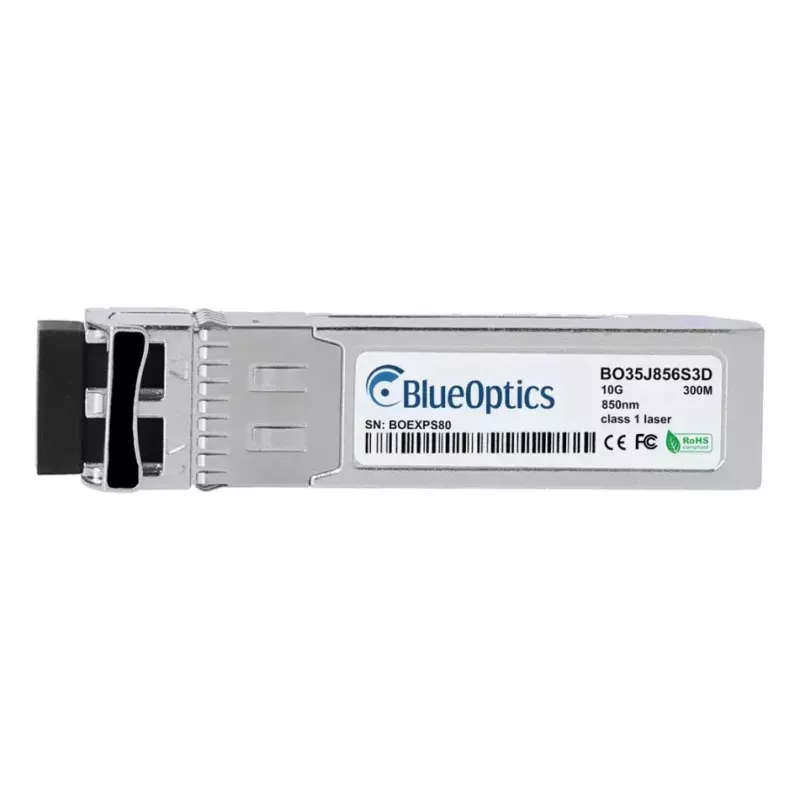

Moduł nadajnika-odbiornika SFP BlueOptics NX-7500-SFPPL-SX-BO 10000 Mbit/s

BlueOptics NX-7500-SFPPL-SX-BO to moduł nadajnika-odbiornika SFP+ zaprojektowany do szybkich łączy światłowodowych wielomodowych. Obsługuje maksymalną szybkość transmisji danych 10000 Mbit/s i wykorzystuje złącze LC Duplex w obudowie SFP+. Moduł działa z długościami fal nadawania i odbioru 850 nm dla transmisji optycznej krótkiego zasięgu klasy 10GBASE-SR i jest zamknięty w srebrnej obudowie. Jest zgodny z normami CE, RoHS i FCC i zaprojektowany do niezawodnego montażu w powszechnym sprzęcie sieciowym akceptującym nadajniki-odbiorniki SFP+ zgodne z MSA.

Zalety

Ten moduł zapewnia łączność optyczną 10 Gbit/s w kompaktowej obudowie SFP+, umożliwiając rozmieszczenie portów o dużej gęstości i łatwą wymianę podczas pracy. Zbudowany zgodnie ze standardami MSA, jest kompatybilny z szeroką gamą przełączników, routerów i urządzeń pamięci masowej obsługujących optykę SFP+ 10GBASE-SR. Nadajnik-odbiornik obsługuje diagnostykę cyfrową (DDM/DOM) do zdalnego monitorowania parametrów, takich jak napięcie zasilania, prąd polaryzacji lasera, optyczna moc nadawania/odbioru i temperatura, jeśli urządzenie hosta obsługuje te funkcje. Zastosowanie wysokiej jakości komponentów optycznych i układów scalonych przyczynia się do wydłużonej żywotności i stabilnej pracy.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Włóż nadajnik-odbiornik do kompatybilnego portu SFP+ w przełączniku, routerze lub innym urządzeniu sieciowym, gdy urządzenie jest zasilane, zgodnie z instrukcjami producenta hosta. Podłącz wielomodowy kabel krosowy LC Duplex do portu LC nadajnika-odbiornika, przestrzegając prawidłowej orientacji nadawania/odbioru. Upewnij się, że urządzenie hosta jest skonfigurowane do interfejsu optycznego 10GBASE-SR i że wszelkie wymagane ustawienia oprogramowania układowego lub oprogramowania umożliwiają działanie modułów SFP+ innych firm, jeśli ma to zastosowanie. Jeśli wymagane jest monitorowanie DDM/DOM, włącz interfejs diagnostyczny w systemie hosta i sprawdź odczyty napięcia, prądu polaryzacji, mocy optycznej i temperatury.

Zalecenia

Używaj wysokiej jakości światłowodów wielomodowych OM3/OM4 i kabli krosowych LC Duplex, aby uzyskać optymalny zasięg i margines sygnału, oraz sprawdź kompatybilność z urządzeniem hosta. Unikaj zginania światłowodu poza zalecane promienie gięcia i przestrzegaj odpowiednich środków ostrożności ESD podczas obsługi nadajnika-odbiornika. W środowiskach wymagających długoterminowej dostępności okresowo monitoruj wartości DDM/DOM i wymieniaj moduły wykazujące nieprawidłowe parametry.
