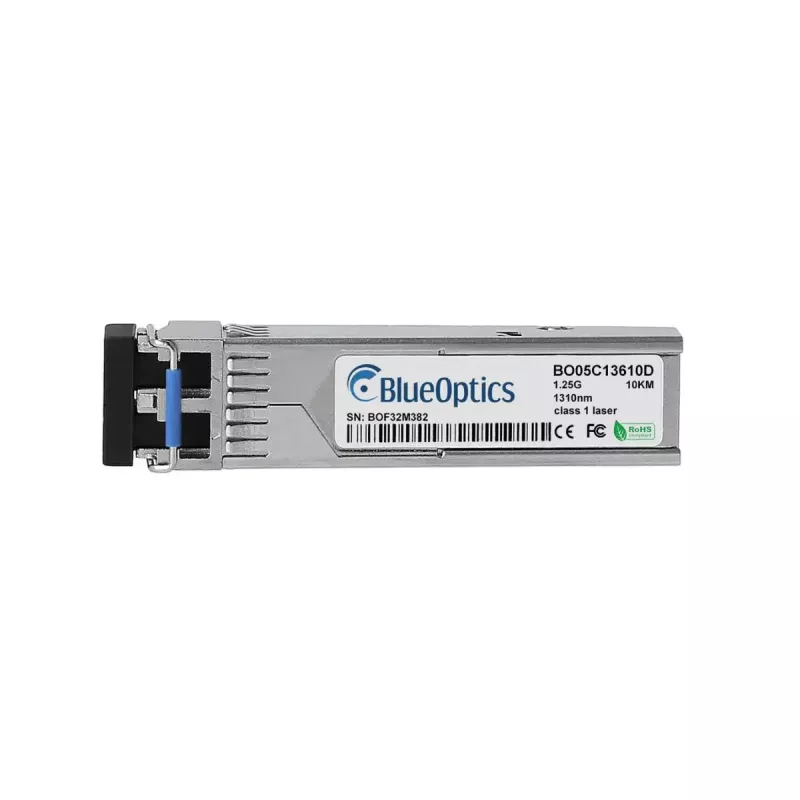

Moduł nadajnika-odbiornika SFP BlueOptics SFP-10KM-FNSR-BO 1250 Mbit/s 1310 nm

Moduł nadajnika-odbiornika SFP BlueOptics SFP-10KM-FNSR-BO przeznaczony jest do zastosowań 1000BASE-LX na światłowodzie jednomodowym. Obsługuje maksymalną szybkość transmisji danych 1250 Mbit/s przez światłowód na długości fali 1310 nm i jest zamknięty w kompaktowej metalowej obudowie o lekkiej konstrukcji (około 3 g). Nadajnik-odbiornik nadaje się do łączy o długości do 10 000 m przy użyciu odpowiedniego okablowania jednomodowego i złączy duplex LC, a zasilany jest napięciem 3,3 V.

Zalety

Ten nadajnik-odbiornik SFP BlueOptics ma standardowy format SFP i jest kompatybilny ze sprzętem obsługującym moduły SFP 1000BASE-LX. Metalowa obudowa zapewnia wytrzymałość mechaniczną i stabilność termiczną, a interfejs optyczny 1310 nm dla włókien jednomodowych umożliwia transmisję na duże odległości do 10 km. Niewielka waga i kompaktowe wymiary ułatwiają instalację w przełącznikach, routerach i konwerterach mediów. Moduł jest zgodny z interfejsami elektrycznymi i optycznymi zgodnymi z MSA oraz obsługuje typowe funkcje diagnostyczne dostępne w nowoczesnych nadajnikach-odbiornikach SFP, gdy system hosta je udostępnia.

Przeznaczenie

Kluczowe specyfikacje

Sposób użycia

Włóż moduł BlueOptics SFP-10KM-FNSR-BO do kompatybilnego gniazda SFP w przełączniku, routerze lub konwerterze mediów przy wyłączonym urządzeniu hosta lub postępując zgodnie z procedurami wymiany podczas pracy dostawcy hosta. Podłącz jednomodowe kable krosowe światłowodowe duplex LC do portów nadawczego i odbiorczego modułu, zachowując prawidłową polaryzację. Skonfiguruj interfejs hosta zgodnie z wymaganiami sieci (na przykład włączając ustawienia 1000BASE-LX lub autonegocjacji) i sprawdź stan łącza. Jeśli host obsługuje diagnostykę cyfrową (DDM/DOM), włącz lub monitoruj odczyty diagnostyczne za pośrednictwem interfejsu zarządzania, aby obserwować parametry takie jak moc optyczna i temperatura modułu.

Zalecenia

Używaj certyfikowanego światłowodu jednomodowego i kabli krosowych duplex LC, aby uzyskać najlepszą wydajność i osiągnąć znamionową odległość. Zweryfikuj zgodność z oprogramowaniem sprzętowym urządzenia hosta i, jeśli to możliwe, przetestuj jeden moduł przed wdrożeniem na dużą skalę. Gdy nadajnik-odbiornik nie jest podłączony, trzymaj na nim zaślepki przeciwpyłowe, unikaj nadmiernego zginania włókna i przestrzegaj zasad ochrony przed wyładowaniami elektrostatycznymi podczas obsługi i instalacji.
