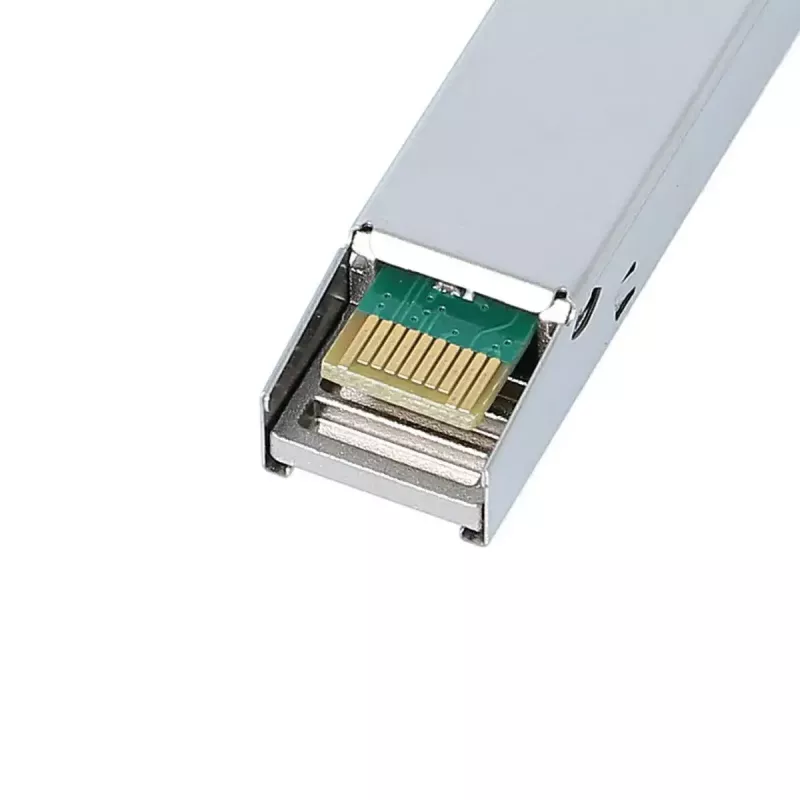

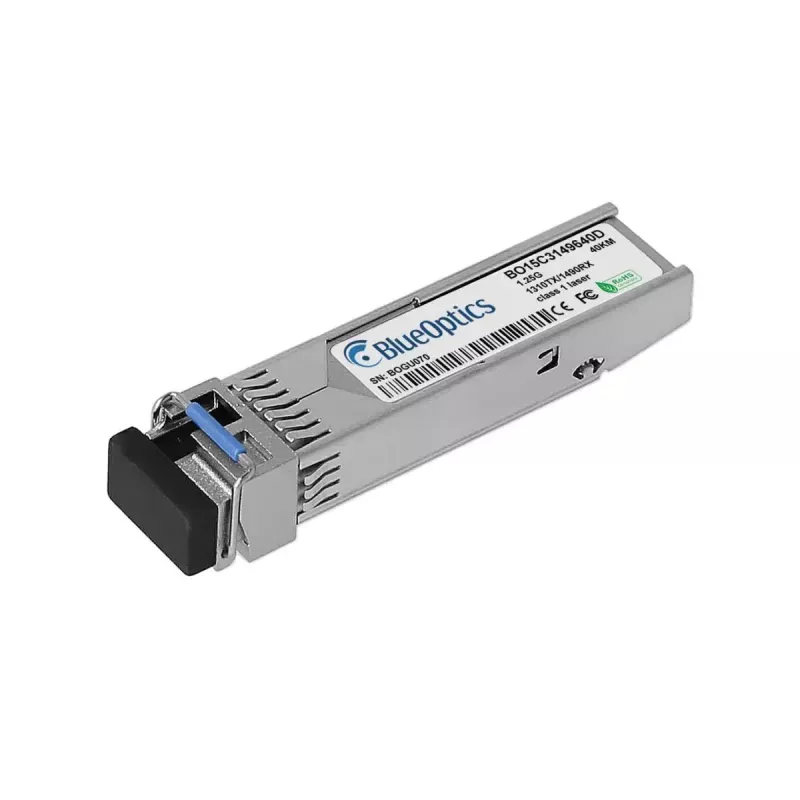

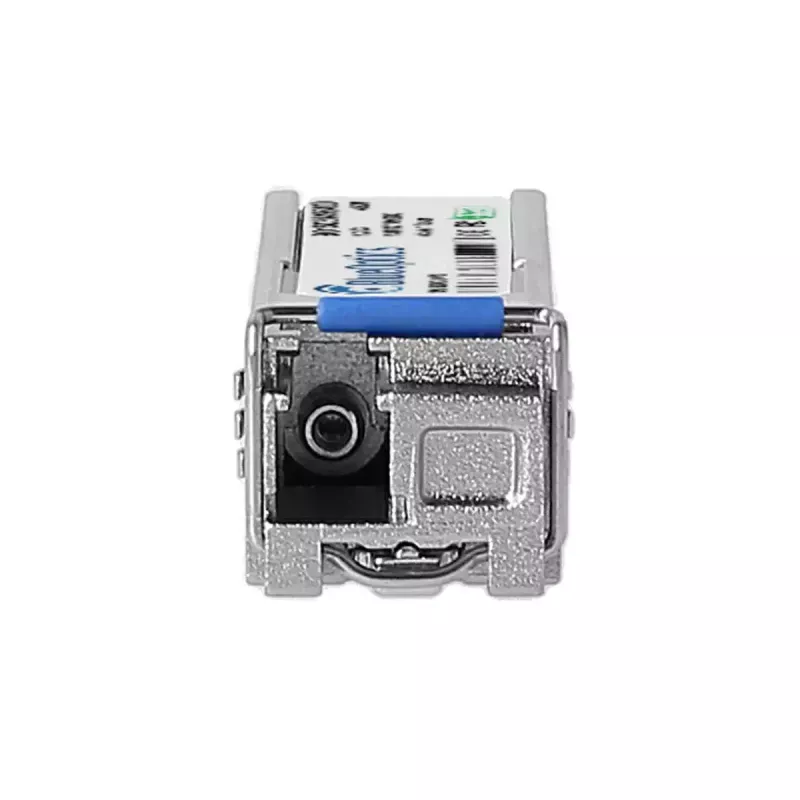

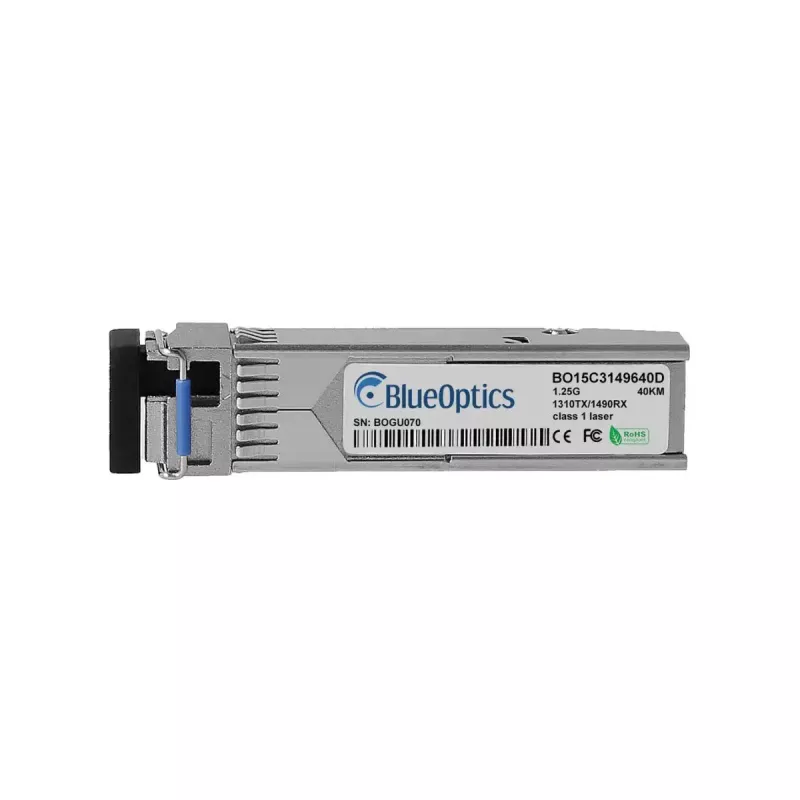

Moduł nadajnika-odbiornika SFP BlueOptics SFP-1G-BX40-U-BO światłowód 40000 m

BlueOptics SFP-1G-BX40-U-BO to moduł nadajnika-odbiornika SFP na światłowód jednomodowy przeznaczony do transmisji jednokierunkowej 1000BASE-BX-U na duże odległości do 40 000 metrów. Umieszczony w aluminiowej obudowie i ważący około 20 g ten kompaktowy moduł zapewnia standardowy interfejs SFP ze złączem LC simplex kompatybilnym z portami zgodnymi z MSA. Moduł wykorzystuje nadajnik 1490 nm i odbiornik 1310 nm do przenoszenia sygnałów optycznych na oddzielnych długościach fal przez jedno włókno, umożliwiając łącza dalekiego zasięgu o niskim poziomie zakłóceń elektromagnetycznych.

Zalety

Nadajnik-odbiornik obsługuje połączenia jednomodowe na duże odległości do 40 km, zachowując przy tym małą, lekką aluminiową obudowę odpowiednią do gęstych instalacji. Jest zbudowany zgodnie ze standardami MSA, co zapewnia kompatybilność mechaniczną i elektryczną z szeroką gamą sprzętu sieciowego. Moduł realizuje oddzielne długości fal nadawania i odbioru do pracy na pojedynczym włóknie oraz opcjonalnie obsługuje cyfrowe monitorowanie diagnostyczne (DDM/DOM), gdy urządzenie hosta udostępnia wymagany interfejs, umożliwiając zdalne monitorowanie napięcia, temperatury, prądu polaryzacji lasera i mocy optycznej.

Odpowiednie do

• Łącza światłowodowe dalekiego zasięgu między budynkami lub centrami danych
• Modernizacja przełączników i routerów w celu obsługi połączeń jednomodowych 1000BASE-BX-U
• Optyczne segmenty szkieletowe w sieciach kampusowych i metropolitalnych
• Zastosowania wymagające niskiego poziomu EMI i stabilnej przepustowości przez światłowód jednomodowy

Kluczowe specyfikacje

• Typ interfejsu: SFP (zgodny z MSA)
• Szybkość transmisji danych: 1,25 Gb/s (1000BASE-BX-U)
• Typ włókna: Światłowód jednomodowy
• Długości fal: Tx 1490 nm / Rx 1310 nm
• Złącze: LC simplex
• Maksymalny zasięg: do 40 000 m (40 km)
• Obudowa: aluminium
• Waga: około 0,02 kg
• Obsługa cyfrowego monitorowania diagnostycznego (DDM/DOM), gdy jest wspierane przez sprzęt hosta

Jak używać

Włóż moduł SFP do wolnego gniazda SFP kompatybilnego przełącznika, routera lub innego urządzenia sieciowego, gdy urządzenie jest zasilane, zgodnie z wytycznymi producenta. Użyj kabla krosowego LC simplex jednomodowego lub panelu krosowego, aby połączyć moduł ze zdalnym nadajnikiem-odbiornikiem; należy zauważyć, że ten moduł wykorzystuje różne długości fal do nadawania i odbioru, więc włókno nadawcze jednego końca musi być połączone z włóknem odbiorczym drugiego końca. Jeśli urządzenie hosta obsługuje DDM/DOM, włącz lub zapytaj interfejs diagnostyczny za pośrednictwem systemu zarządzania urządzeniem, aby monitorować parametry operacyjne. Postępuj zgodnie z instrukcjami dostawcy sprzętu dotyczącymi hot-pluggingu i sprawdzania kompatybilności oprogramowania sprzętowego.

Zalecenia

Aby uzyskać niezawodne łącza dalekiego zasięgu, sparuj moduł ze światłowodem jednomodowym o parametrach OS2 i wysokiej jakości złączami LC, zachowaj prawidłową polaryzację włókien (Tx↔Rx) i potwierdź, że sprzęt hosta obsługuje 1000BASE-BX-U oraz, jeśli wymagane, DDM/DOM. Unikaj nadmiernego zginania kabli światłowodowych i chroń moduły nadajników-odbiorników przed kurzem, gdy nie są podłączone.
