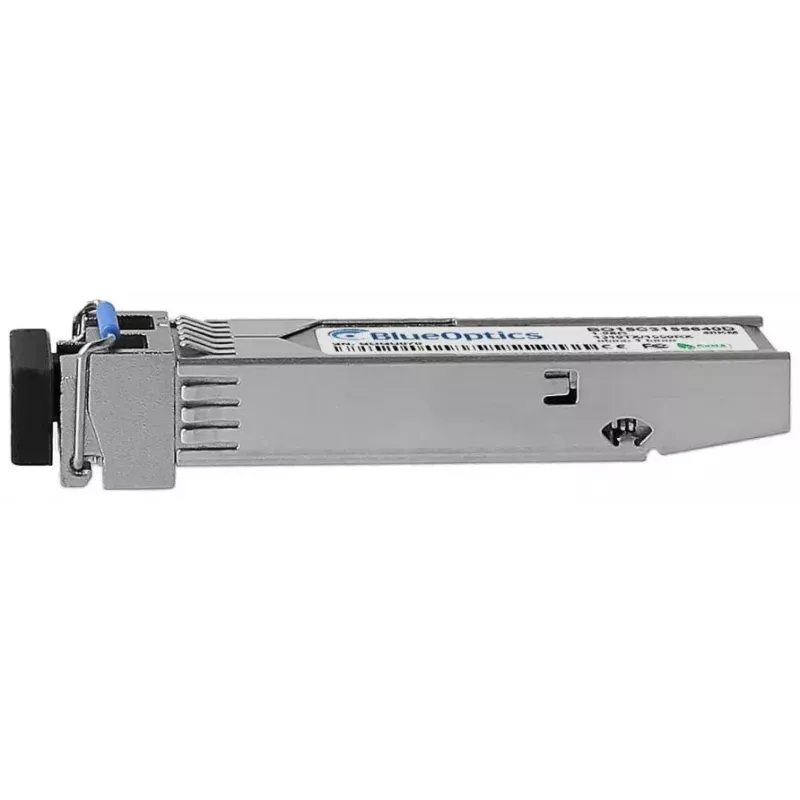

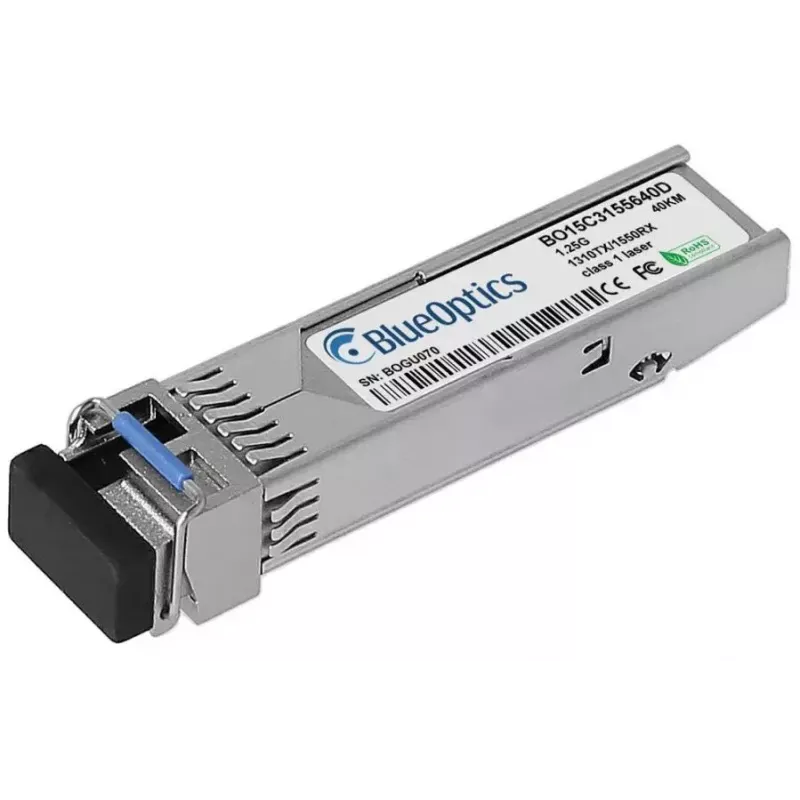

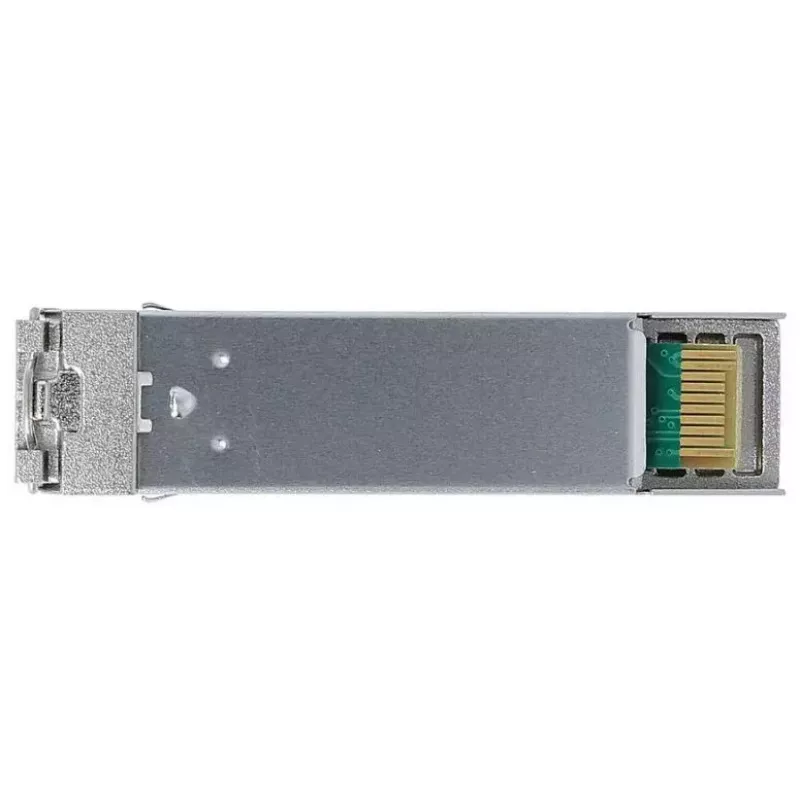

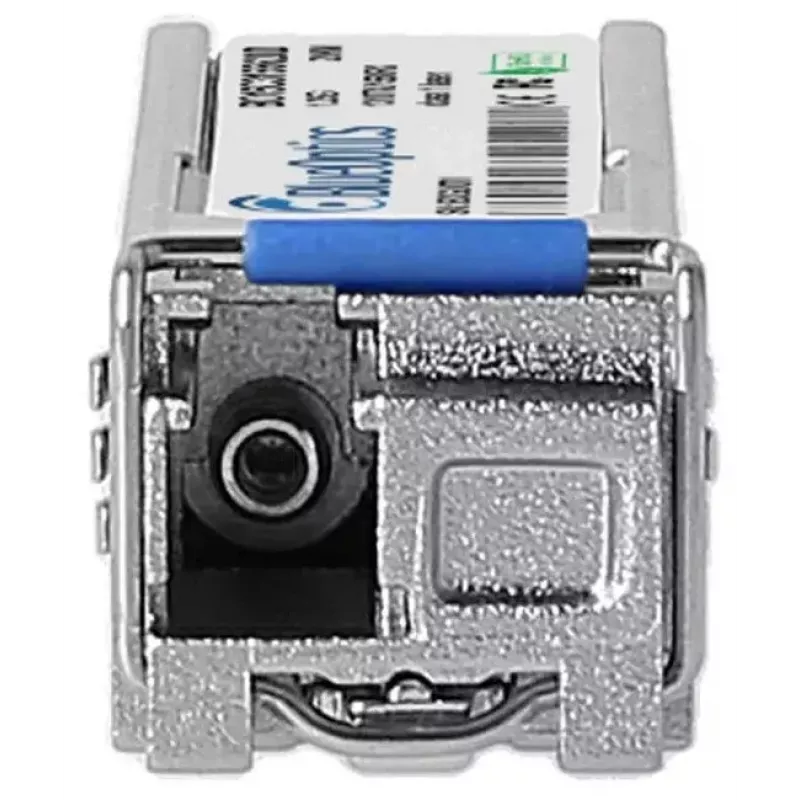

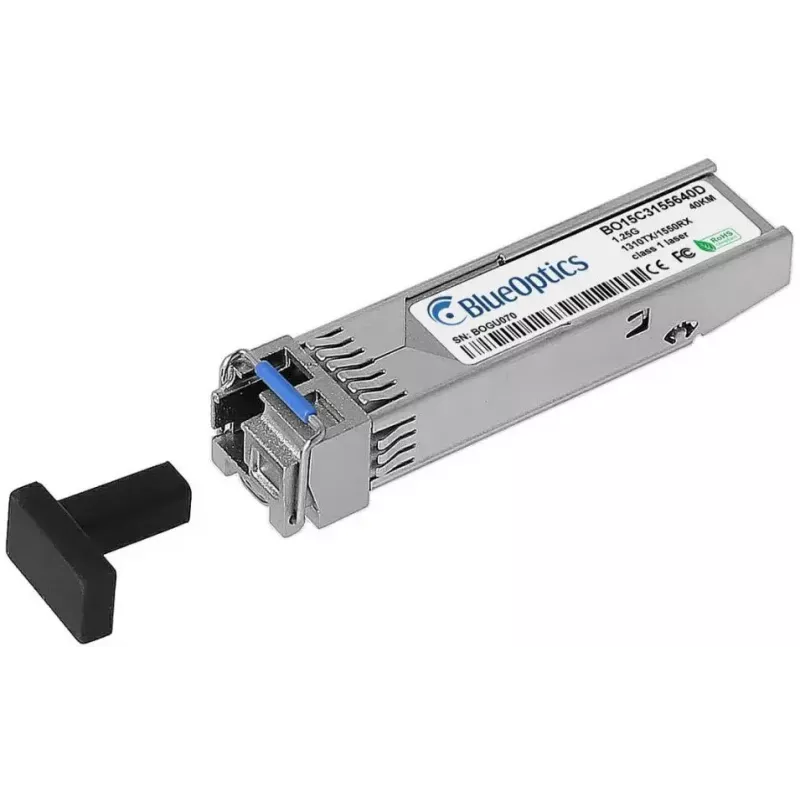

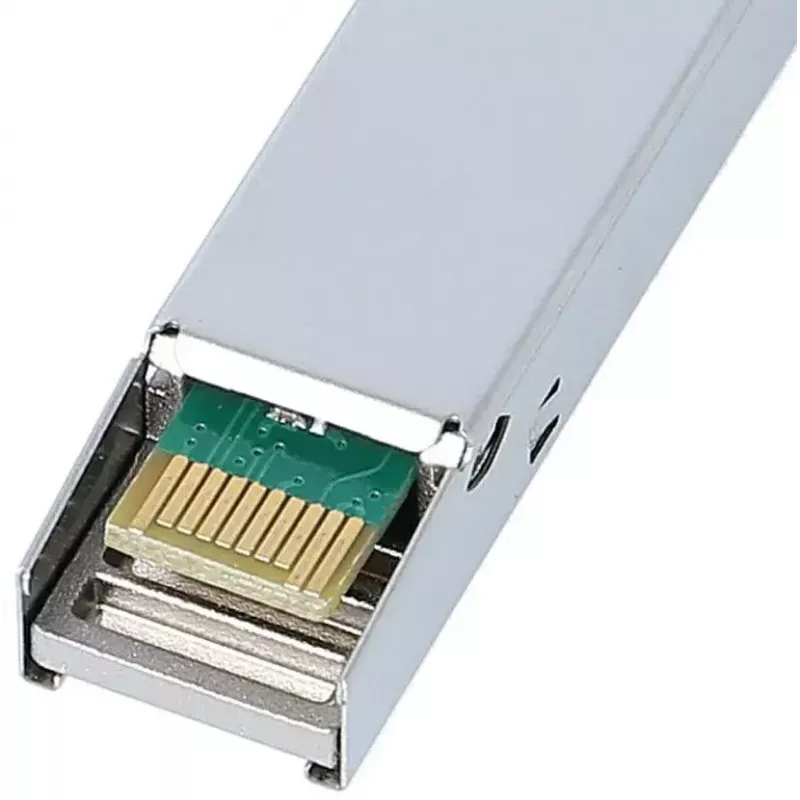

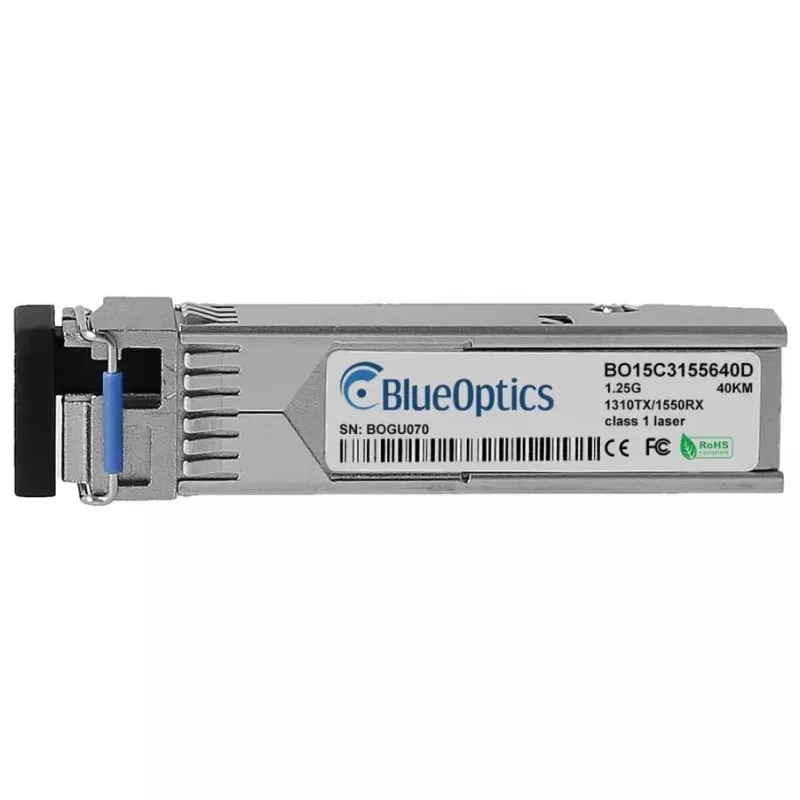

Moduł nadajnika-odbiornika SFP BlueOptics SFP-BXU35-40KM-CI-BO 1250 Mbit/s

BlueOptics SFP-BXU35-40KM-CI-BO to jednomodowy światłowodowy moduł nadajnika-odbiornika SFP zaprojektowany do transmisji danych z szybkością do 1250 Mbit/s. Moduł ma metalową obudowę, kompaktową obudowę SFP ze złączem optycznym LC simplex i wagę około 20 g. Realizuje dwukierunkowe łącze 1000BASE-BX-U przy użyciu oddzielnych długości fali nadawania i odbioru (typ. 1550 nm nadawanie / 1310 nm odbiór), aby obsługiwać łącza punkt-punkt do 40 km po światłowodzie jednomodowym. Moduł nadajnika-odbiornika obsługuje cyfrowe monitorowanie diagnostyczne (DDM/DOM) i jest produkowany zgodnie ze specyfikacjami mechanicznymi i elektrycznymi zgodnymi z MSA, co zapewnia szeroką interoperacyjność.

Zalety

Moduł oferuje niezawodną łączność dalekiego zasięgu w kompaktowej obudowie SFP, metalową obudowę zapewniającą stabilność mechaniczną oraz MTBF około 1 000 000 godzin, co przekłada się na wydłużony okres eksploatacji. Zgodność ze standardami MSA zapewnia kompatybilność z głównymi platformami dostawców, które akceptują równoważne moduły SFP 1000BASE-BX-U. Moduł nadajnika-odbiornika obsługuje DDM do monitorowania w czasie rzeczywistym parametrów, takich jak moc optyczna i temperatura, co upraszcza konserwację i rozwiązywanie problemów.

Odpowiedni do

Kluczowe specyfikacje

Sposób użycia

Włóż moduł SFP do zgodnego portu SFP, gdy urządzenie hosta jest wyłączone lub postępując zgodnie z procedurą wymiany „na gorąco” dostawcy. Podłącz kabel krosowy jednomodowy LC simplex między tym modułem nadajnika-odbiornika a zdalnym modułem nadajnika-odbiornika, upewniając się, że długości fal BX i parowanie są dopasowane (nadawanie jednego końca łączy się z odbiorem drugiego końca). Zweryfikuj ustanowienie łącza i sprawdź odczyty DDM za pośrednictwem systemu hosta, aby potwierdzić parametry mocy optycznej, temperatury i napięcia. Postępuj zgodnie z instrukcjami dostawcy sprzętu dotyczącymi ustawień oprogramowania układowego lub programowego, jeśli platforma wymaga konkretnej konfiguracji modułu nadajnika-odbiornika.

Zalecenia

Używaj wysokiej jakości okablowania jednomodowego LC simplex, upewnij się, że złącza światłowodowe są czyste przed połączeniem i potwierdź, że sprzęt hosta obsługuje moduły SFP 1000BASE-BX-U oraz DDM, jeśli wymagane są funkcje diagnostyczne. W przypadku długich łączy zweryfikuj budżet łącza i tłumienie, aby zapewnić niezawodne działanie do 40 km.
