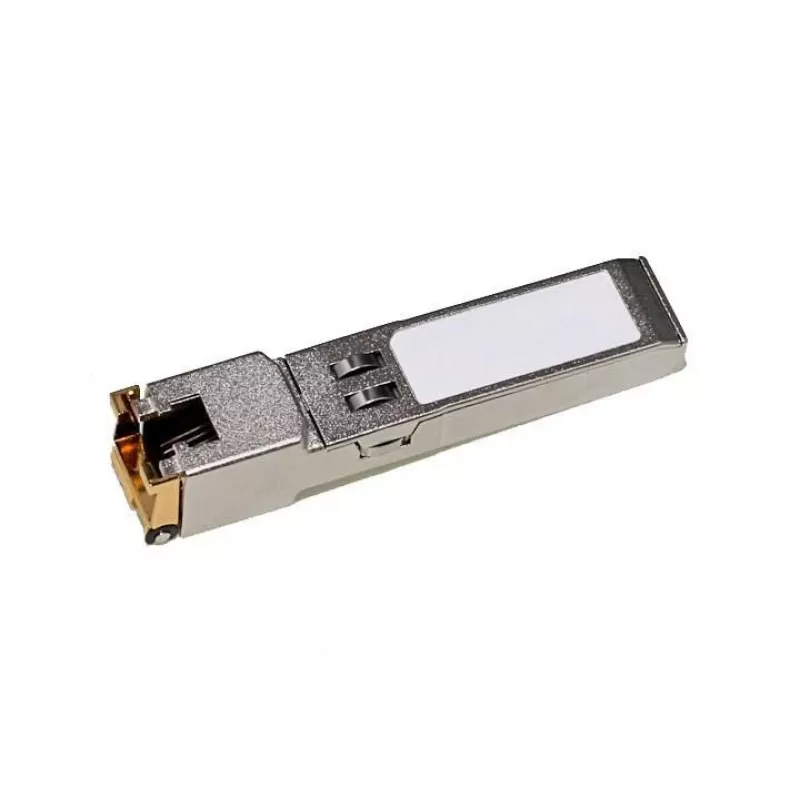

Moduł nadajnika-odbiornika SFP Cisco GLC-TE Interfejs typu SFP

Moduł Cisco GLC-TE to nadajnik-odbiornik SFP zaprojektowany do zastosowań Gigabit Ethernet w okablowaniu miedzianym. Zapewnia szybkość transmisji danych 1 Gb/s i obsługuje łącza o długości do 100 metrów na standardowych skrętkach miedzianych Cat5e/Cat6. Moduł pasuje do standardowych portów SFP i jest przeznaczony do użytku w przełącznikach, routerach i innych urządzeniach sieciowych akceptujących nadajniki-odbiorniki w obudowie small form-factor pluggable.

Zalety

Obudowa SFP umożliwia instalację typu hot-swap i kompaktową gęstość portów. Interfejs miedziany zapewnia ekonomiczną łączność na krótkich dystansach bez konieczności stosowania światłowodów, obsługując jednocześnie łącza Gigabit Ethernet w trybie pełnego dupleksu. Kompatybilność ze standardowymi gniazdami SFP i obsługa typowych funkcji Ethernet upraszczają wdrażanie w szafach centrów danych i pomieszczeniach dystrybucyjnych sieci korporacyjnych.

Zastosowanie

• Łącza Gigabit Ethernet na krótkim zasięgu wewnątrz szaf i między sąsiednimi szafami
• Łączenie przełączników dostępowych z przełącznikami agregacyjnymi za pomocą miedzi
• Modernizacja sprzętu sieciowego tam, gdzie światłowód nie jest wymagany ani dostępny
• Środowiska wymagające nadajników-odbiorników modułowych z możliwością wymiany w trakcie pracy

Najważniejsze specyfikacje

• Obudowa: SFP (small form-factor pluggable)
• Szybkość transmisji danych: 1 Gb/s (Gigabit Ethernet)
• Typ medium: skrętka miedziana (interfejs RJ-45)
• Maksymalny zasięg: do 100 metrów na Cat5e/Cat6
• Tryb dupleksu: obsługa pełnego dupleksu
• Montaż: możliwość podłączenia podczas pracy do portów zgodnych z SFP

Sposób użycia

Włóż moduł do wolnego portu SFP w zgodnym sprzęcie sieciowym, aż zatrzaśnie się na swoim miejscu. Podłącz kabel krosowy RJ-45 kategorii 5e lub 6 między nadajnikiem-odbiornikiem a urządzeniem zdalnym. Upewnij się, że oba końce łącza negocjują prędkość 1 Gb/s i pełny dupleks tam, gdzie jest to obsługiwane; skonfiguruj ustawienia portu przełącznika lub routera, jeśli wymagana jest ręczna konfiguracja szybkości/dupleksu. Wyjmij moduł, naciskając zatrzask zwalniający i delikatnie wyciągając go z portu, gdy urządzenie jest wyłączone, lub postępując zgodnie z wytycznymi dostawcy sprzętu dotyczącymi wymiany podczas pracy.

Zalecenia dotyczące użytkowania

Z modułem należy obchodzić się zgodnie z procedurami bezpieczeństwa elektrostatycznego i chronić go przed kurzem; stosować zaślepki ochronne, gdy nadajnik-odbiornik nie jest zainstalowany.
