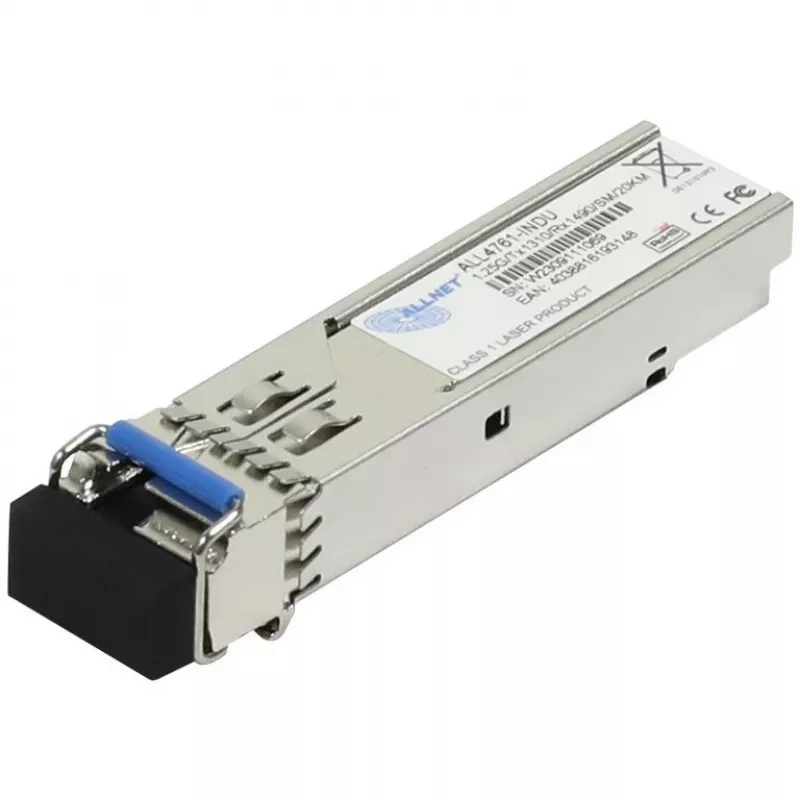

Moduł nadajnika-odbiornika sieciowego ALLNET ALL4761-INDU SFP mini-GBIC, światłowodowy 1000 Mbit/s, 3,3 V, srebrny

ALLNET ALL4761-INDU to światłowodowy moduł nadawczo-odbiorczy SFP (mini-GBIC) przeznaczony do stosowania w urządzeniach sieciowych zgodnych z MSA. Moduł obsługuje szybkość transmisji danych do 1000 Mbit/s i działa przy zasilaniu 3,3 V (maks. 3,45 V). Kompaktowa, srebrna obudowa w formacie GBIC waży około 0,02 kg. Nadajnik-odbiornik nadaje się do łączy uplink i światłowodowych w sieciach przemysłowych i korporacyjnych oraz posiada certyfikaty CE i FCC. Nie zawiera kadmu, ołowiu ani rtęci.

Zalety

ALL4761-INDU zapewnia interfejs mini-GBIC z możliwością wymiany podczas pracy (hot-plug), co upraszcza instalację i wymianę w przełącznikach i routerach bez wyłączania zasilania. Kompaktowa konstrukcja i standardowy format SFP zapewniają zgodność z szeroką gamą urządzeń zgodnych z MSA. Praca przy napięciu wejściowym 3,3 V zapewnia kompatybilność z typowymi szynami zasilającymi przełączników i konwerterów mediów. Zgodność modułu z normami CE i FCC gwarantuje spełnienie obowiązujących wymagań prawnych.

Zastosowanie

• Połączenia uplink między przełącznikami w sieciach korporacyjnych
• Szkieletowe łącza światłowodowe w środowiskach przemysłowych
• Konwertery mediów i gniazda nadawczo-odbiorcze wymagające modułów SFP mini-GBIC
• Łącza jednokablowe na większe odległości wykorzystujące dwukierunkowe złącza WDM LC

Kluczowe specyfikacje

• Format: SFP (mini-GBIC)
• Szybkość transmisji danych: do 1000 Mbit/s (Gigabit Ethernet)
• Obsługiwane typy Ethernet: interfejs szeregowy 1,25 Gb/s dla Gigabit Ethernet
• Zasilanie: nominalnie 3,3 V (maks. 3,45 V)
• Typ złącza: LC (dwukierunkowe / WDM)
• Typowy zasięg: do 20 km (światłowód jednomodowy)
• Zakres temperatury pracy: przemysłowy (-40 °C do +85 °C)
• Materiał / wykończenie: srebrna obudowa
• Waga: około 0,02 kg

Sposób użycia

Włóż moduł ALLNET ALL4761-INDU SFP do wolnego gniazda SFP w kompatybilnym przełączniku, routerze lub konwerterze mediów, jeśli urządzenie obsługuje wymianę podczas pracy (hot-plug). Upewnij się, że urządzenie dostarcza napięcie 3,3 V i że typ nadajnika-odbiornika jest obsługiwany przez oprogramowanie sprzętowe hosta. Podłącz światłowodowe kable krosowe LC do dwukierunkowych portów modułu, przestrzegając orientacji nadawania/odbioru wymaganej przez łącze. Po włożeniu sprawdź stan łącza i szybkość za pomocą interfejsu zarządzania urządzeniem.

Zalecenia

Używaj światłowodu jednomodowego z odpowiednimi złączami LC i przestrzegaj wytycznych producenta dotyczących maksymalnej odległości łącza i bilansu mocy optycznej. Unikaj narażania nadajnika-odbiornika na wyładowania elektrostatyczne i upewnij się, że ferrrule są czyste przed połączeniem, aby zmniejszyć straty sygnału. W zastosowaniach przemysłowych zweryfikuj zgodność urządzenia z rozszerzonym zakresem temperatur i przeprowadź walidację łącza po instalacji.
