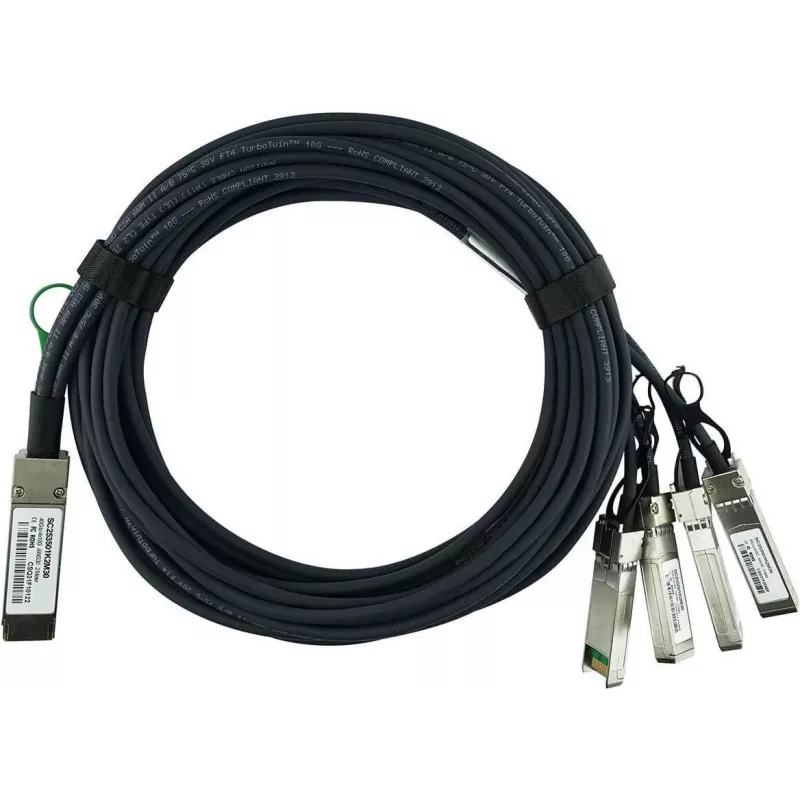

Moduł nadajnika-odbiornika sieciowego CBO BlueOptics QSFP 4x SFP+ 40 Gbit/s, MPN 470-13419-BL

Moduł nadajnika-odbiornika CBO BlueOptics QSFP 4x SFP+ 40 Gbit/s łączy cztery niezależne linie SFP+ w pojedynczy interfejs QSFP, zapewniając przepustowość do 40 Gbit/s. Kompaktowy format QSFP jest zaprojektowany do środowisk centrów danych i sieci korporacyjnych o dużej gęstości upakowania i obsługuje instalację typu hot-plug, co upraszcza modernizacje i konserwację. Moduł ten jest przeznaczony do użytku jako połączenie rozdzielające QSFP na 4×SFP+ lub jako łącze uplink 40 Gbit/s, pod warunkiem dostępności kompatybilnych przełączników, serwerów i okablowania światłowodowego.

Zalety

Ten nadajnik-odbiornik zapewnia cztery linie SFP+ skonsolidowane w jednym porcie QSFP, umożliwiając elastyczną agregację portów i większą gęstość portów bez konieczności stosowania oddzielnej optyki 40 Gbit/s. Konstrukcja z możliwością podłączania na gorąco skraca przestoje podczas wymiany lub modernizacji, a standardowy rozstaw QSFP zapewnia szeroką kompatybilność z platformami modułowymi różnych dostawców. Kompaktowy moduł obsługuje typowe topologie centrów danych i umożliwia migrację z łączy 10 Gbit/s do 40 Gbit/s, przy jednoczesnym zachowaniu istniejącego okablowania SFP+ w przypadku stosowania kabli rozdzielających.

Zastosowanie

• Agregacja czterech łączy 10 Gbit/s w jedno łącze uplink 40 Gbit/s
• Łącza uplink przełączników o dużej gęstości w centrach danych i sieciach korporacyjnych
• Połączenia serwerów wymagające skonsolidowanej przepustowości
• Konfiguracje rozdzielające QSFP na 4×SFP+ do wdrożeń kampusowych i szaf rackowych

Kluczowe dane techniczne

• Interfejs: pojedynczy port QSFP z czterema niezależnymi liniami SFP+
• Całkowita przepływność: do 40 Gbit/s
• Format: moduł QSFP z możliwością podłączania na gorąco
• Zastosowanie: rozdzielenie na cztery łącza 10 Gbit/s lub natywne połączenie 40 Gbit/s
• Kompatybilność: zaprojektowany do współpracy z przełącznikami obsługującymi QSFP i urządzeniami wyposażonymi w SFP+

Sposób użycia

Zainstaluj moduł w dostępnym porcie QSFP kompatybilnego przełącznika lub urządzenia sieciowego, postępując zgodnie z wytycznymi producenta dotyczącymi wymiany podczas pracy. Jeśli wymagana jest konfiguracja rozdzielająca, podłącz odpowiednie kable rozdzielające QSFP na 4×SFP+ do linii SFP+ modułu i podłącz je do docelowych portów SFP+ w innych urządzeniach. Zweryfikuj stan łącza i prędkość za pomocą interfejsu zarządzania przełącznika lub hosta i upewnij się, że mapowanie linii nadajnika-odbiornika jest zgodne z zamierzoną topologią. Wyjmij moduł, postępując zgodnie z bezpiecznymi procedurami odłączania na gorąco, aby zapobiec zakłóceniom łącza.

Zalecenia

Używaj tego modułu z certyfikowanymi kablami rozdzielającymi QSFP na 4×SFP+ i kompatybilnymi portami nadajnika-odbiornika, aby zapewnić oczekiwaną wydajność. Przed wdrożeniem sprawdź typy kabli optycznych lub DAC oraz zasięg, a także zapoznaj się z dokumentacją producenta przełącznika dotyczącą obsługiwanych modułów nadajnika-odbiornika i kompatybilności oprogramowania układowego.
