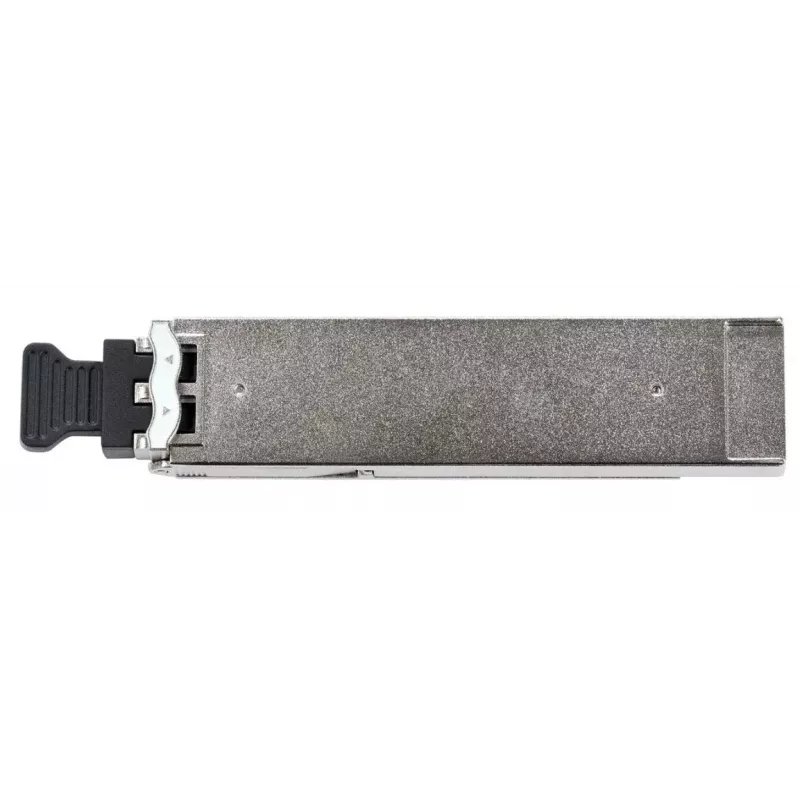

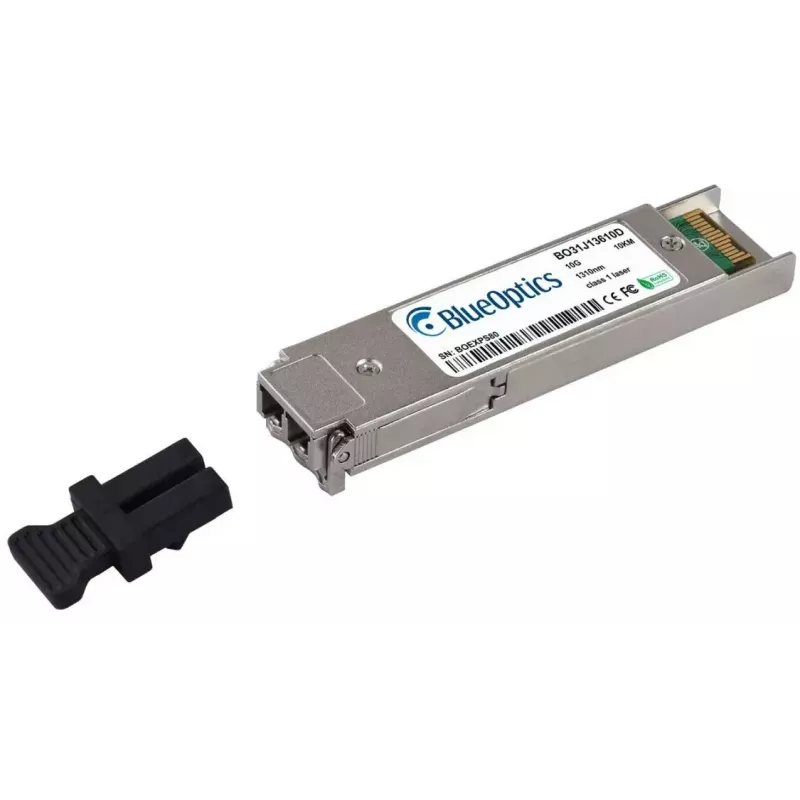

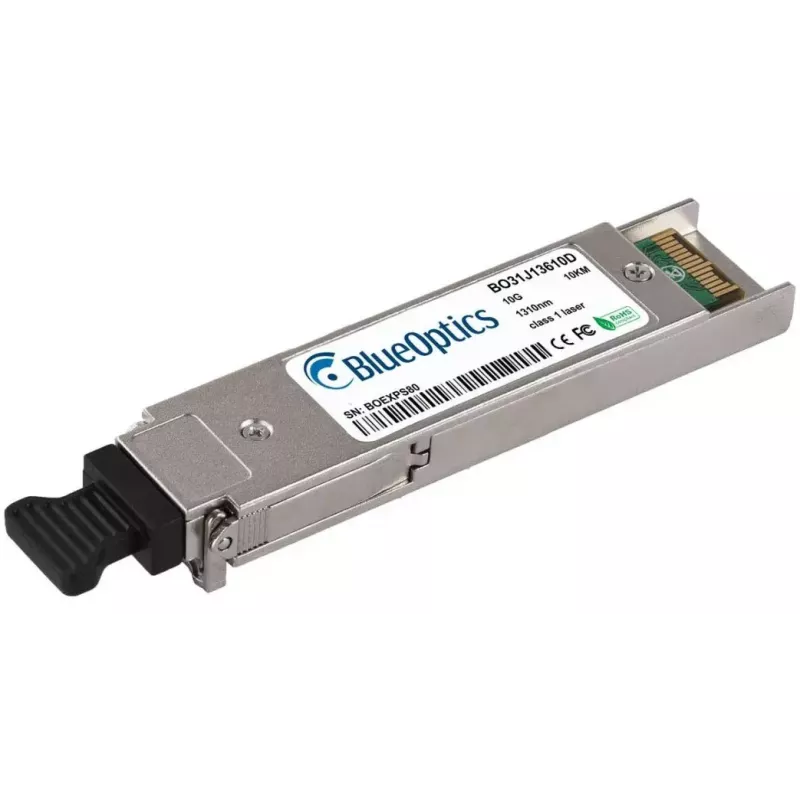

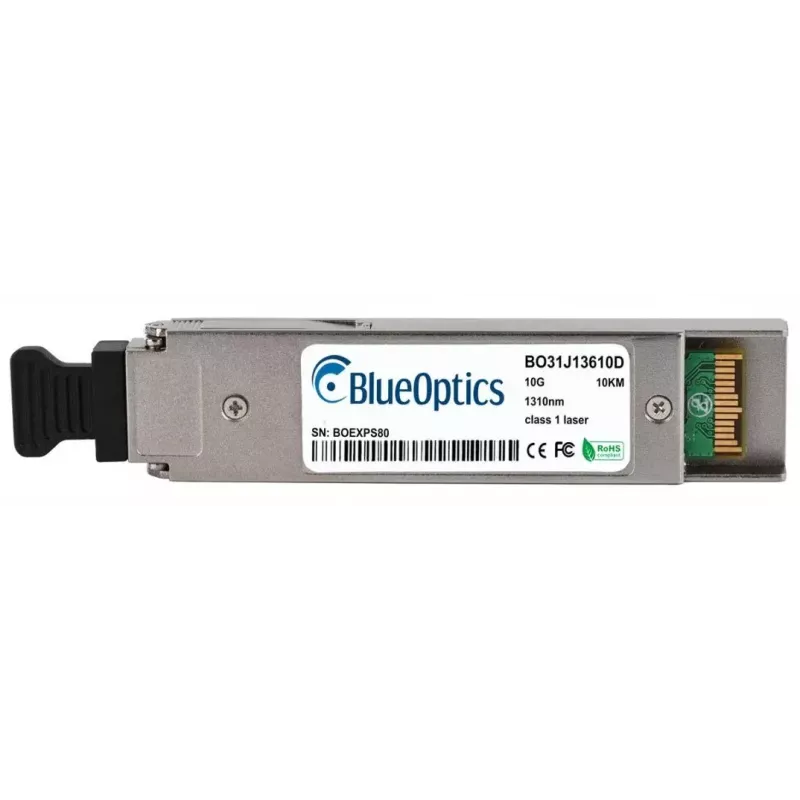

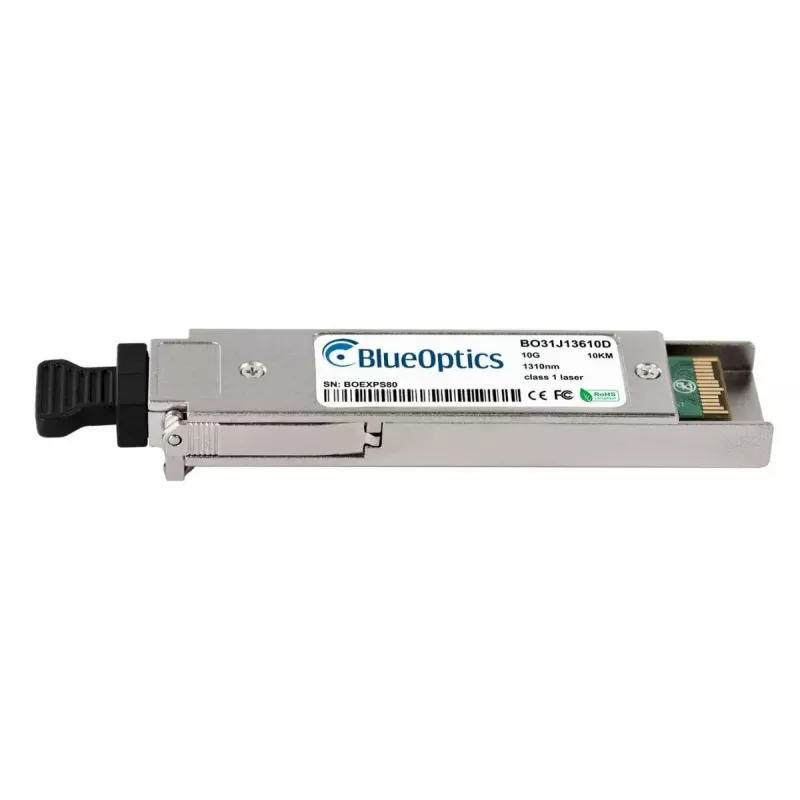

Moduł nadajnika-odbiornika XFP BlueOptics JXP-01LEAB1-BO 10000 Mbit/s 1310 nm

Moduł nadajnika-odbiornika XFP BlueOptics JXP-01LEAB1-BO to kompaktowy interfejs optyczny zgodny z 10GBASE-LR, zaprojektowany do szybkich sieci światłowodowych jednomodowych. Obsługuje maksymalną szybkość transmisji danych 10000 Mbit/s i działa przy długości fali 1310 nm. Zamknięty w metalowej obudowie i zasilany napięciem wejściowym 3,3 V, moduł wykorzystuje złącze duplex LC i pasuje do portów XFP zgodnych ze standardami MSA. Przy wadze około 4 g moduł jest lekki i przeznaczony do instalacji w przełącznikach, routerach, systemach pamięci masowej i innych urządzeniach sieciowych akceptujących nadajniki-odbiorniki XFP.

Zalety

Nadajnik-odbiornik zapewnia transmisję 10 Gbit/s przez światłowód jednomodowy z nadajnikiem i odbiornikiem 1310 nm, wspierając aplikacje dalekiego zasięgu do typowych odległości 10 km przy spełnieniu odpowiednich warunków łącza. Wyprodukowany zgodnie ze specyfikacjami XFP zgodnymi z MSA, oferuje szeroką kompatybilność ze sprzętem obsługującym oryginalne moduły JDSU JXP-01LEAB1 10GBASE-LR. Wbudowany cyfrowy monitoring diagnostyczny (DDM/DOM) umożliwia odczyt w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, mocy wyjściowej nadajnika, mocy wejściowej odbiornika i temperatury, gdy sprzęt hosta obsługuje te funkcje.

Zastosowanie

Kluczowe specyfikacje

Jak używać

Przed instalacją sprawdź, czy urządzenie docelowe obsługuje nadajniki-odbiorniki XFP i profil 10GBASE-LR. Wyłącz zasilanie lub postępuj zgodnie z procedurą hot-swap zalecaną przez dostawcę sprzętu, dopasuj moduł do gniazda XFP i włóż go, aż zostanie pewnie osadzony. Podłącz kable krosowe światłowodowe jednomodowe duplex LC do portów nadajnika i odbiornika – zachowaj prawidłową polaryzację. Jeśli host obsługuje DDM/DOM, uzyskaj dostęp do danych diagnostycznych przez interfejs zarządzania urządzeniem, aby potwierdzić stan łącza i poziomy mocy optycznej. Skonfiguruj interfejs hosta pod kątem odpowiednich ustawień Ethernet lub protokołu i zweryfikuj status łącza po włożeniu.

Zalecenia

Aby uzyskać optymalną wydajność, używaj światłowodu jednomodowego i wysokiej jakości kabli krosowych duplex LC, sprawdź polaryzację i czystość złączy przed wykonaniem połączenia oraz upewnij się, że oprogramowanie układowe platformy hosta obsługuje moduły XFP innych firm oraz DDM/DOM, jeśli wymagane jest monitorowanie diagnostyczne. Postępuj zgodnie z wytycznymi producenta dotyczącymi ochrony ESD i procedur hot-swap.
