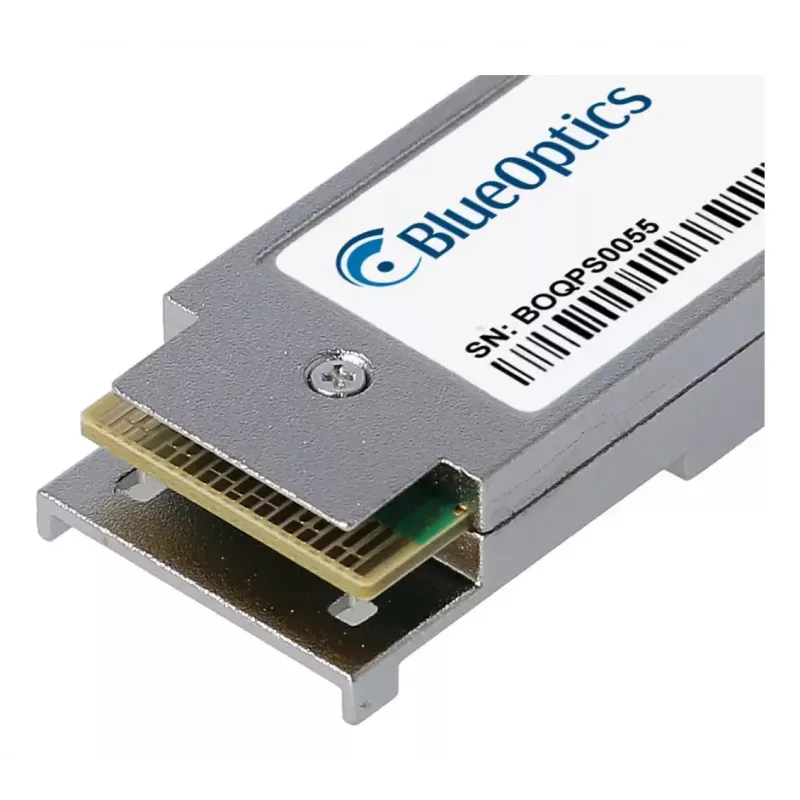

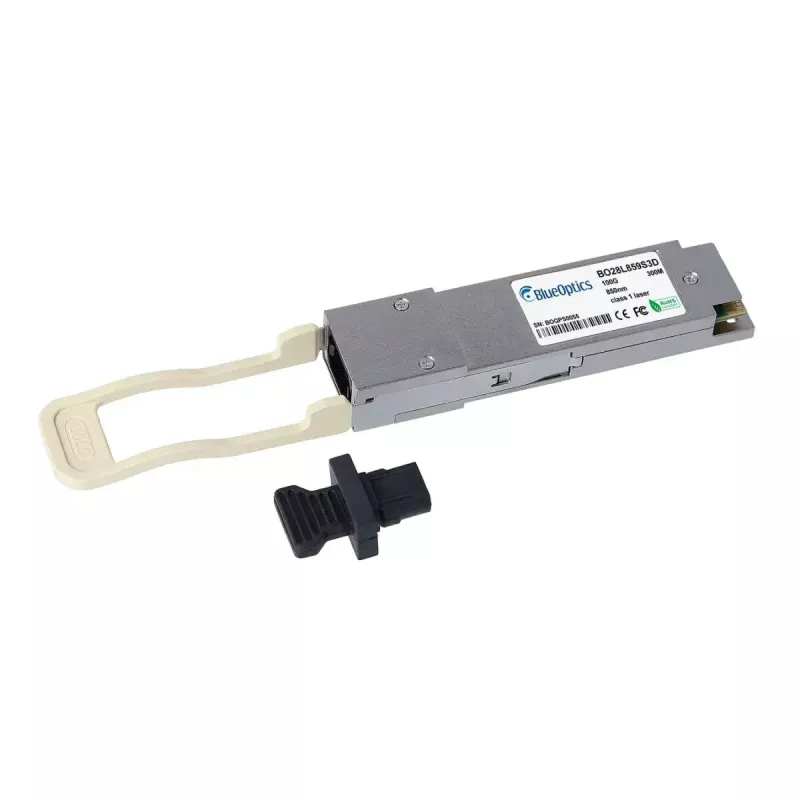

Moduł nadajnika QSFP BlueOptics QSFP-100G-ESR4-MM850-BO 40000 Mbit/s

BlueOptics QSFP-100G-ESR4-MM850-BO to światłowodowy moduł nadawczo-odbiorczy QSFP28 przeznaczony do łączy 100GBASE-ESR4 o nominalnej przepływności 40000 Mbit/s. Pracujący na długości fali 850 nm na światłowodzie wielomodowym i wykorzystujący złącze MTP/MPO, ten kompaktowy srebrny moduł waży około 40 g i pasuje do standardowych interfejsów QSFP stosowanych w centrach danych i środowiskach obliczeniowych o wysokiej wydajności. Moduł zawiera cyfrowe monitorowanie diagnostyczne (DDM/DOM) umożliwiające odczyt w czasie rzeczywistym napięcia zasilania, prądu lasera, optycznej mocy nadawczej i odbiorczej oraz temperatury, a jego wskaźnik MTBF wskazuje na długoterminową niezawodność.

Zalety

Moduł obsługuje transmisję pełnodupleksową 100G w formacie QSFP28 z łącznością MPO/MTP, umożliwiając łącza o wysokiej gęstości i przepustowości. Zgodność ze standardami mechanicznymi i elektrycznymi zdefiniowanymi przez MSA zapewnia interoperacyjność ze sprzętem obsługującym transceivery QSFP-100G-ESR4. Zintegrowane DDM/DOM ułatwia wykrywanie usterek i zdalne monitorowanie. Zaprojektowany z użyciem wysokiej jakości komponentów optycznych i układów scalonych, transceiver oferuje wydłużoną żywotność i stabilną pracę przy ciągłej eksploatacji.

Przeznaczenie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj transceiver w kompatybilnym slocie QSFP/QSFP28 w przełączniku, routerze lub innym urządzeniu sieciowym, postępując zgodnie z procedurą wkładania producenta urządzenia. Podłącz wielomodowy kabel krosowy MTP/MPO do transceivera, zapewniając prawidłową polaryzację i pewne zatrzaśnięcie. Zweryfikuj stan łącza za pomocą urządzenia sieciowego, a jeśli jest to obsługiwane, sprawdź odczyty DDM/DOM, aby monitorować moc optyczną i temperaturę. Zawsze trzymaj transceiver za obudowę, trzymaj zaślepki na nieużywanych portach i wyłączaj zasilanie lub postępuj zgodnie z wytycznymi dotyczącymi wymiany podczas pracy dostarczonymi przez producenta sprzętu podczas wkładania lub wyjmowania modułów.

Zalecenia

Używaj światłowodu wielomodowego OM3/OM4, aby uzyskać optymalny zasięg i wydajność przy 850 nm, i łącz transceiver z kompatybilnymi kablami krosowymi MPO/MTP oraz sprzętem obsługującym specyfikacje QSFP-100G-ESR4. Upewnij się, że urządzenie hosta obsługuje DDM/DOM, aby umożliwić zdalną diagnostykę. Przechowuj i transportuj moduły w opakowaniach antystatycznych i unikaj narażania interfejsów optycznych na kurz lub bezpośrednie światło słoneczne, aby utrzymać jakość sygnału i przedłużyć żywotność.
