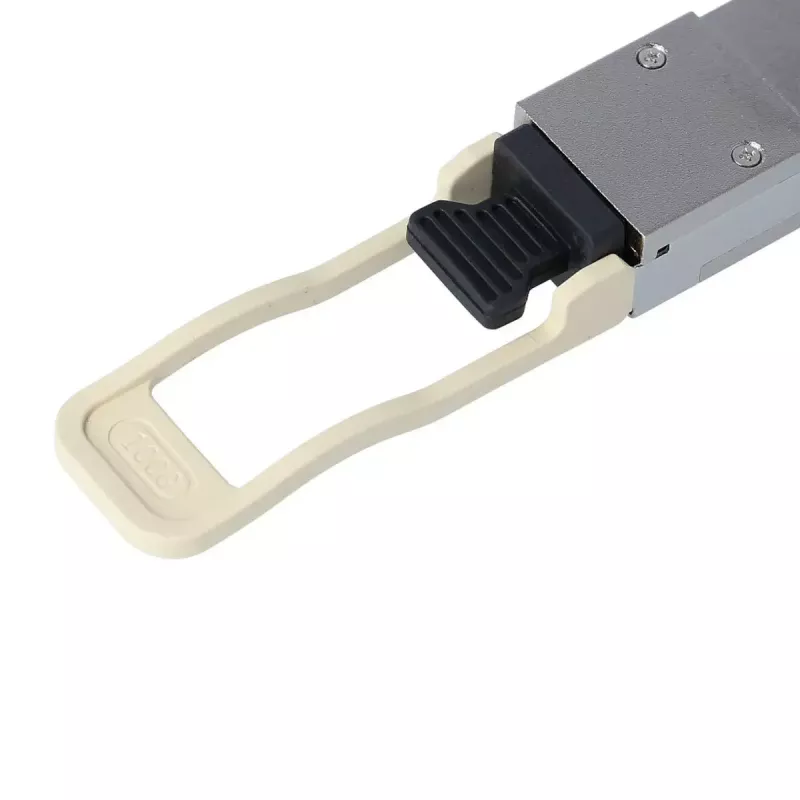

Moduł nadajnika QSFP BlueOptics QSFP-100G-SR4-MM850-BO 100000 Mbit/s

Moduł nadajnika światłowodowego BlueOptics QSFP-100G-SR4-MM850-BO to urządzenie w standardzie QSFP28 zaprojektowane do krótkodystansowych połączeń 100 Gigabit Ethernet przez światłowód wielomodowy. Moduł obsługuje maksymalną szybkość transferu danych 100000 Mbit/s i maksymalną odległość łącza do 100 m przy użyciu złącza MTP/MPO oraz optyki VCSEL 850 nm. Zamknięty w metalowej obudowie i ważący około 40 g, nadajnik realizuje zgodne ze specyfikacją MSA interfejsy elektryczne i mechaniczne QSFP28 oraz zapewnia diagnostykę cyfrową do zdalnego monitorowania. Przy podanym MTBF wynoszącym 1 000 000 godzin, przeznaczony jest do środowisk sieciowych o wysokiej dostępności, gdzie wymagane są kompaktowe, wtykowe moduły optyczne 100G.

Zalety

Nadajnik oferuje standardową w branży kompatybilność QSFP28, umożliwiającą łatwą integrację z przełącznikami sieciowymi, routerami i systemami pamięci masowej obsługującymi optykę 100GBASE-SR4. Złącze wielomodowe MTP/MPO i konstrukcja nadajnika/odbiornika 850 nm umożliwiają równoczesną transmisję optyczną czterema torami, zapewniając łączną przepustowość 100 Gbit/s. Metalowa obudowa i przetestowane komponenty przyczyniają się do niezawodności mechanicznej i długiego czasu eksploatacji, a wbudowany interfejs Digital Diagnostic Monitoring (DDM/DOM) dostarcza w czasie rzeczywistym informacji o napięciu zasilania, prądzie polaryzacji lasera, mocy optycznej wyjściowej/wejściowej i temperaturze, ułatwiając konserwację.

Zastosowanie

• Krótkodystansowe połączenia 100 Gigabit Ethernet wewnątrz centrów danych
• Łącza przełącznik-przełącznik o dużej gęstości i architektury spine-leaf
• Sieci pamięci masowych i połączenia dla obliczeń wysokiej wydajności
• Środowiska wymagające monitorowania DDM/DOM do diagnostyki łączy optycznych

Kluczowe specyfikacje

• Typ interfejsu: QSFP28 (100 Gigabit Ethernet)
• Długość fali: 850 nm
• Typ złącza: MTP/MPO wielomodowe
• Maksymalna szybkość transferu danych: 100000 Mbit/s (100 Gbit/s)
• Maksymalna odległość transmisji: do 100 m po światłowodzie wielomodowym
• Obudowa: metalowa
• Waga: ok. 0,04 kg
• Obsługa diagnostyki cyfrowej (DDM/DOM)
• Specyfikacje elektryczne i mechaniczne zgodne z MSA

Sposób użycia

Włóż nadajnik QSFP-100G-SR4-MM850-BO do zgodnego portu QSFP28 w przełączniku, routerze lub urządzeniu pamięci masowej, gdy urządzenie hosta jest zasilane zgodnie z zaleceniami producenta. Podłącz odpowiedni wielomodowy kabel światłowodowy zakończony złączami MTP/MPO do nadajnika, upewniając się, że typ włókna i polaryzacja odpowiadają zdalnemu punktowi końcowemu. Sprawdź stan łącza i, jeśli to konieczne, odpytaj diagnostykę cyfrową modułu za pośrednictwem systemu hosta, aby potwierdzić poziomy mocy optycznej, temperaturę i napięcie. Postępuj zgodnie z wytycznymi producenta sprzętu dotyczącymi procedur hot-plug i kompatybilności oprogramowania układowego, aby zapewnić niezawodne działanie.

Zalecenia

Używaj światłowodów wielomodowych OM3 lub OM4 oraz dopasowanych kabli MTP/MPO, aby uzyskać najlepszą wydajność przy 100 Gbit/s do określonej odległości. Upewnij się, że oprogramowanie sprzętowe urządzeń sieciowych obsługuje moduły QSFP28 innych producentów i włącz monitorowanie DDM/DOM, jeśli jest dostępne, aby ułatwić rozwiązywanie problemów i konserwację zapobiegawczą.
