Moduł nadajnika SFP BlueOptics 02310KVU-BO 1250 Mbit/s 1490 nm

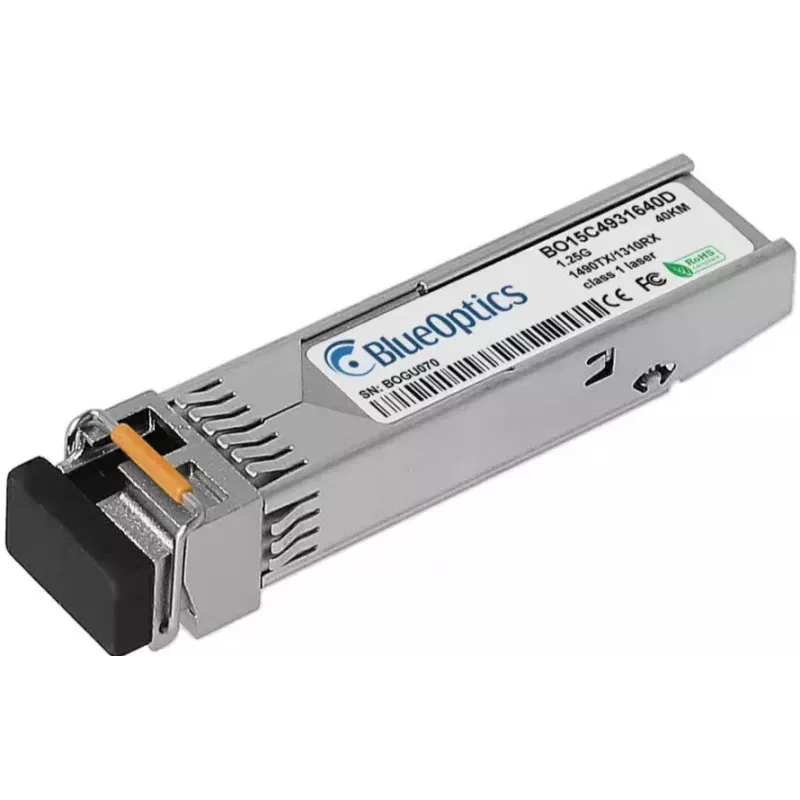

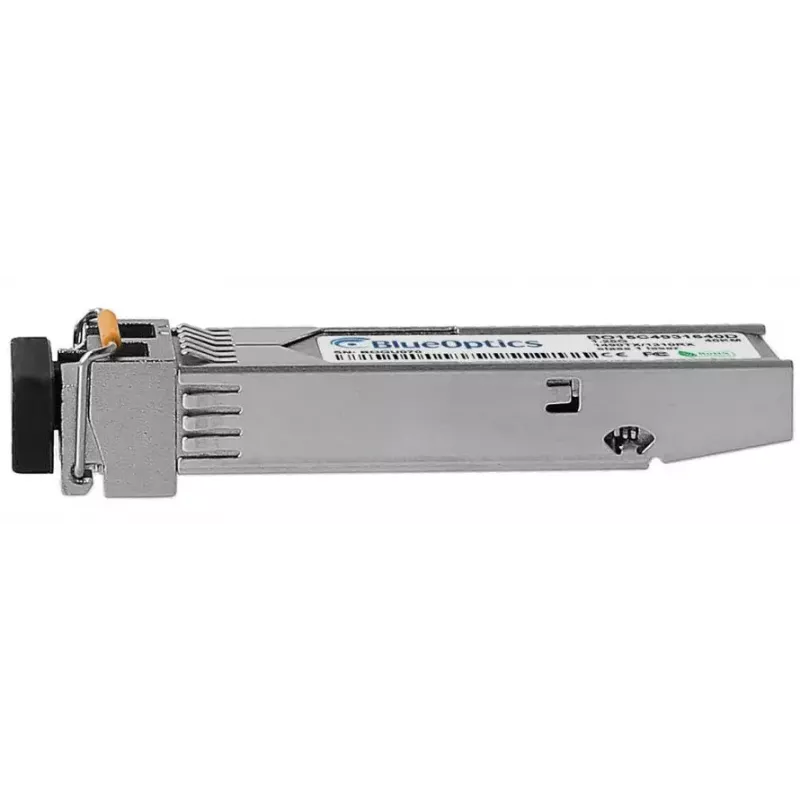

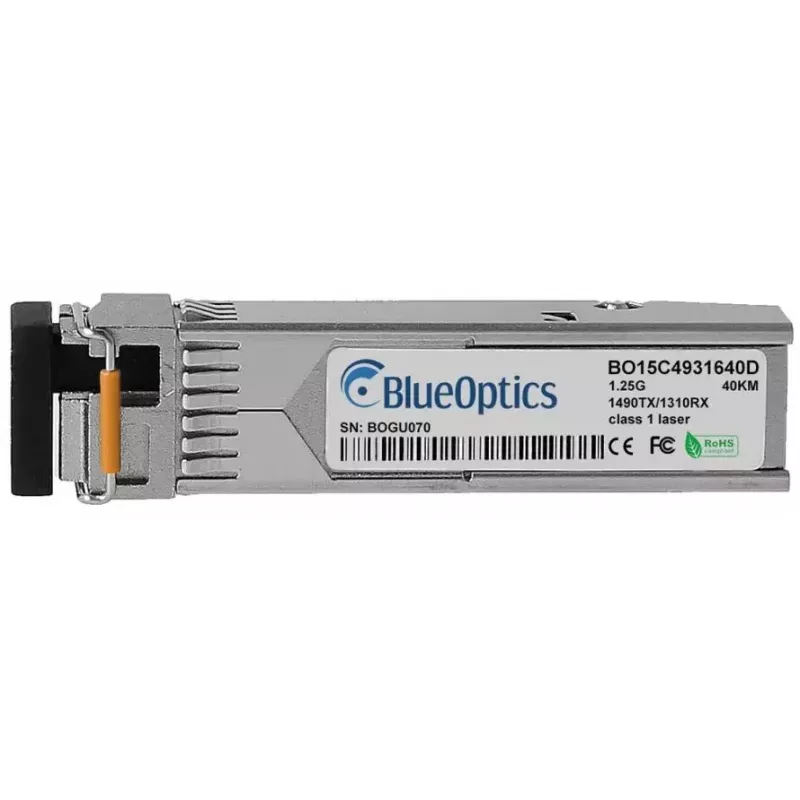

Moduł nadajnika SFP BlueOptics 02310KVU-BO to kompaktowy interfejs optyczny do sieci światłowodowych jednomodowych. Zaprojektowany do pracy 1000BASE-BX-D, obsługuje prędkość transmisji danych do 1250 Mbit/s i wykorzystuje długość fali odbiornika 1490 nm z parą długości fal nadawczych dla dwukierunkowych łączy jednokanałowych. Moduł posiada złącze simpleks LC, srebrną obudowę i lekką konstrukcję o masie około 20 g, odpowiednią do integracji z przełącznikami, routerami i konwerterami mediów, które akceptują formaty SFP zgodne z MSA.

Zalety

Moduł realizuje zgodne z MSA właściwości mechaniczne i elektryczne, aby zapewnić interoperacyjność z szeroką gamą sprzętu sieciowego. Obsługuje połączenia dalekiego zasięgu do 40 km po światłowodzie jednomodowym i zawiera funkcję cyfrowego monitorowania diagnostycznego (DDM/DOM), gdy jest obsługiwana przez urządzenie hosta, umożliwiając raportowanie w czasie rzeczywistym parametrów, takich jak napięcie zasilania, prąd polaryzacji lasera, odebrana moc optyczna i temperatura. Kompaktowy format SFP i złącze LC upraszczają instalację i wymianę w gęsto zabudowanych środowiskach szafowych.

Przeznaczenie

• Łącza 1-gigabitowego Ethernetu po światłowodzie jednomodowym
• Dalekodystansowe połączenia szkieletowe do 40 km
• Łączenie przełączników, routerów, systemów pamięci masowej i konwerterów mediów
• Środowiska wymagające monitorowania DDM/DOM do rozwiązywania problemów i konserwacji

Kluczowe specyfikacje

• Maksymalna prędkość transmisji danych: 1250 Mbit/s
• Długości fal nadajnika/odbiornika: 1310 nm (TX) / 1490 nm (RX) dla dwukierunkowej pracy na jednym włóknie
• Maksymalna odległość transmisji: do 40 000 m (40 km) na światłowodzie jednomodowym

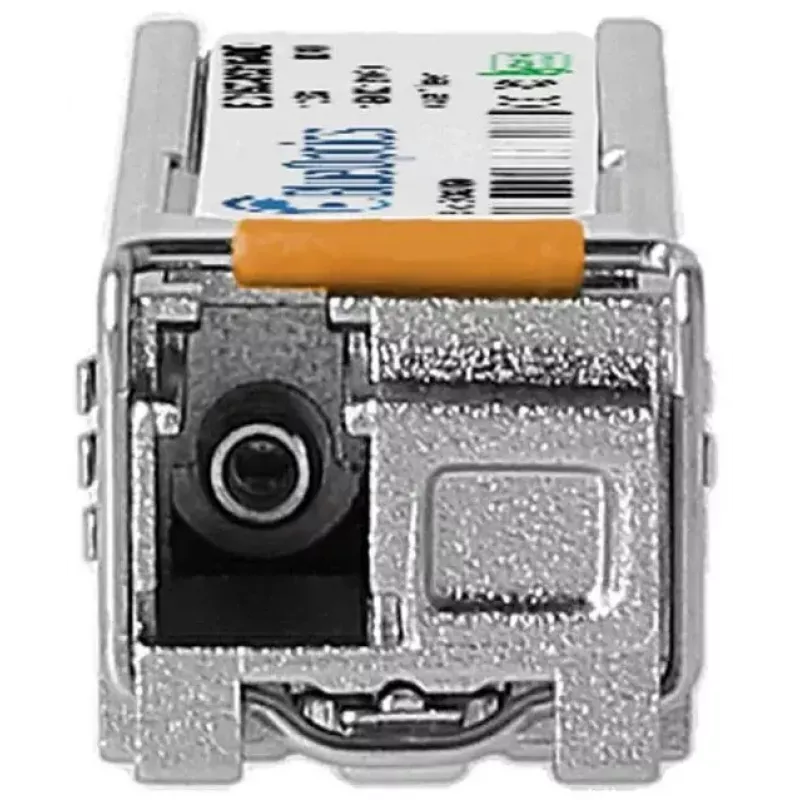

• Typ złącza: simpleks LC
• Masa modułu: około 0,02 kg
• Kolor obudowy: srebrny
• Format: SFP (zgodny z MSA)
• Diagnostyka cyfrowa: obsługa DDM/DOM (jeśli obsługiwana przez sprzęt hosta)

Sposób użycia

Włóż nadajnik SFP do kompatybilnego portu SFP w urządzeniu hosta, aż zatrzaśnie się na miejscu, a następnie zabezpiecz wszelkie mechanizmy blokujące zgodnie z instrukcjami producenta urządzenia. Podłącz odpowiedni kabel krosowy jednomodowy LC do modułu; w przypadku dwukierunkowych łączy BX upewnij się, że długości fal TX i RX są prawidłowo sparowane na każdym końcu łącza (konfiguracja 1310 nm/1490 nm). Sprawdź stan łącza i, jeśli jest dostępny, odczytaj parametry DDM/DOM z hosta, aby potwierdzić poziomy mocy optycznej i warunki pracy. Postępuj zgodnie z procedurami urządzenia hosta dotyczącymi włączania lub konfigurowania interfejsu w razie potrzeby.

Zalecenia

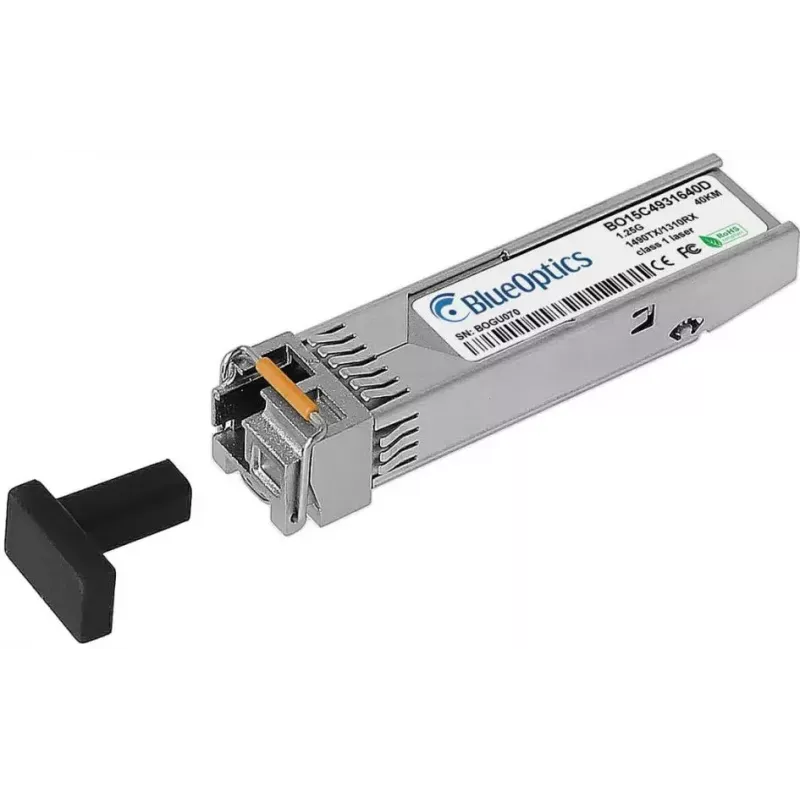

Używaj certyfikowanych kabli krosowych jednomodowych LC i upewnij się co do prawidłowej polaryzacji włókien dla dwukierunkowej pracy na jednym włóknie (BX). Potwierdź, że docelowy sprzęt obsługuje DDM/DOM, jeśli wymagana jest zdalna diagnostyka. Podczas obchodzenia się z modułem przestrzegaj środków ostrożności ESD i zaślepiaj złącze optyczne, gdy nie jest podłączone, aby zapobiec zanieczyszczeniu. W przypadku niezawodnych łączy dalekodystansowych sprawdzaj powierzchnie czołowe włókien i utrzymuj określone marginesy mocy optycznej, aby uniknąć pogorszenia wydajności.
