Moduł nadajnika SFP BlueOptics 10053H-BO 1250 Mbit/s 1550 nm

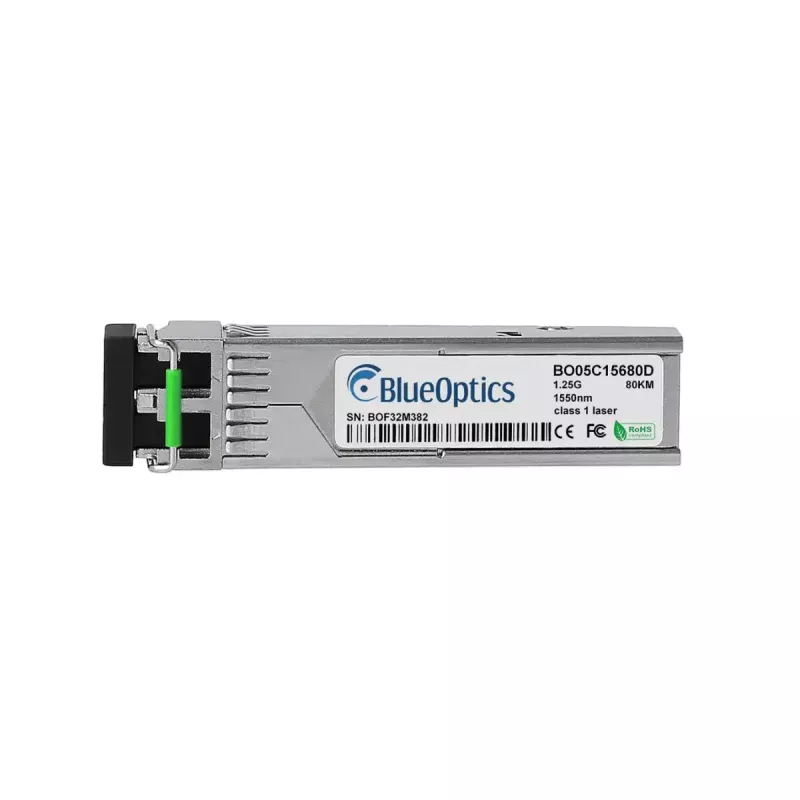

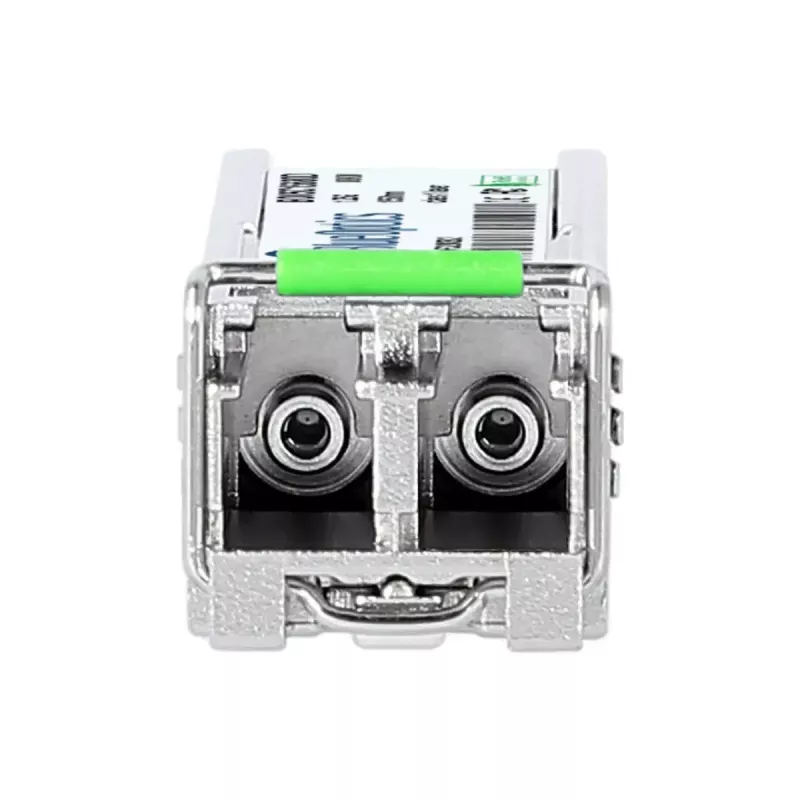

Moduł nadajnika SFP BlueOptics 10053H-BO to kompaktowy interfejs światłowodowy zaprojektowany do łączy jednomodowych. Obsługuje maksymalną szybkość transmisji danych 1250 Mbit/s oraz nadaje i odbiera sygnały optyczne o długości fali 1550 nm. Dzięki standardowej obudowie SFP, przyłączu dupleksowemu LC i lekkiej srebrnej metalowej obudowie o wadze około 20 g, moduł ten jest przeznaczony do integracji z przełącznikami sieciowymi, routerami i innym kompatybilnym sprzętem wyposażonym we wtykowe nadajniki SFP.

Zalety

Moduł spełnia standardy MSA dotyczące obudowy SFP, umożliwiając podłączanie i wymianę na gorąco w obsługiwanym sprzęcie. Praca na długości fali 1550 nm i sygnalizacja 1250 Mbit/s wspierają typowe wdrożenia jednomodowe 1000BASE-ZX, zapewniając zwiększony zasięg w sieciach światłowodowych. Niewielka, lekka metalowa obudowa ułatwia obsługę i instalację, jednocześnie zapewniając ekranowanie elektryczne i stabilność termiczną w standardowych środowiskach sieciowych.

Zastosowanie

• Łącza światłowodowe jednomodowe wymagające łączności klasy 1000BASE-ZX
• Przełączniki, routery i systemy pamięci masowej z portami SFP obsługującymi kompatybilne optyki 1000BASE
• Dalekiego zasięgu łącza Ethernet lub operatorskie w oparciu o światłowody jednomodowe

Kluczowe dane techniczne

• Typ interfejsu: SFP (wtykowy małogabarytowy)
• Maksymalna szybkość transmisji danych: 1250 Mbit/s
• Długość fali roboczej: 1550 nm (nadawanie/odbiór)
• Rodzaj złącza: LC duplex
• Typ światłowodu: jednomodowy
• Typowa masa modułu: 0.02 kg (ok. 20 g)
• Kolor modułu: srebrna metalowa obudowa

Sposób użycia

Włóż nadajnik SFP do wolnego gniazda SFP w kompatybilnym przełączniku, routerze lub innym urządzeniu sieciowym, gdy urządzenie hosta jest zasilane, zgodnie z wytycznymi producenta dotyczącymi wymiany na gorąco. Podłącz złącze dupleksowe LC do jednomodowego kabla krosowego światłowodowego dostosowanego do długości fali nadajnika i polaryzacji złącza. Sprawdź stan łącza za pomocą interfejsu urządzenia hosta lub diod LED i skonfiguruj ustawienia sieciowe urządzenia zgodnie z wymaganiami protokołu Ethernet lub transportowego.

Zalecenia

Przed instalacją potwierdź kompatybilność z listą obsługiwanych nadajników producenta sprzętu i, jeśli to możliwe, przetestuj moduł w laboratorium lub środowisku nieprodukcyjnym. Stosuj wysokiej jakości światłowód jednomodowy i dupleksowe kable krosowe LC, zachowaj prawidłową polaryzację i przestrzegaj środków ostrożności ESD podczas obchodzenia się z modułem. W przypadku łączy dalekiego zasięgu sprawdź budżet mocy optycznej i tłumienie, aby zapewnić niezawodną pracę przy 1550 nm.
