Moduł nadajnika SFP+ BlueOptics 930-9O000-0000-343 10000 Mbit/s

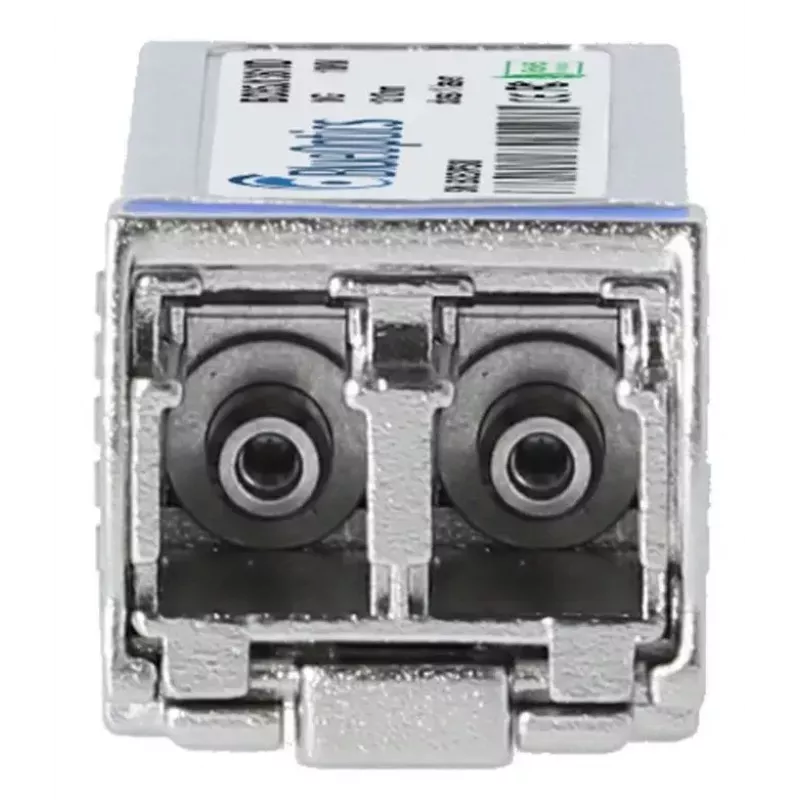

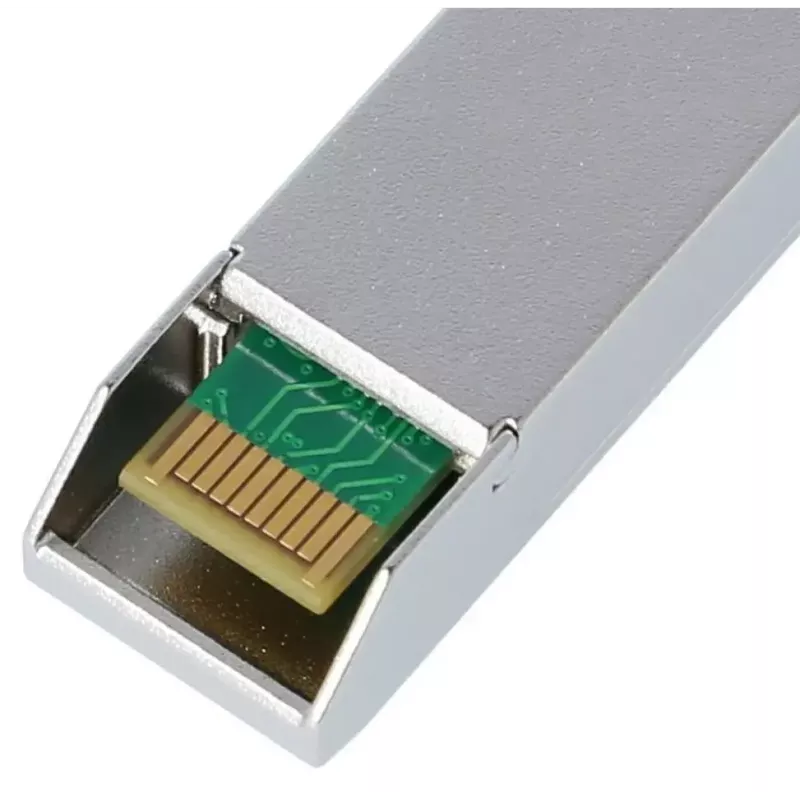

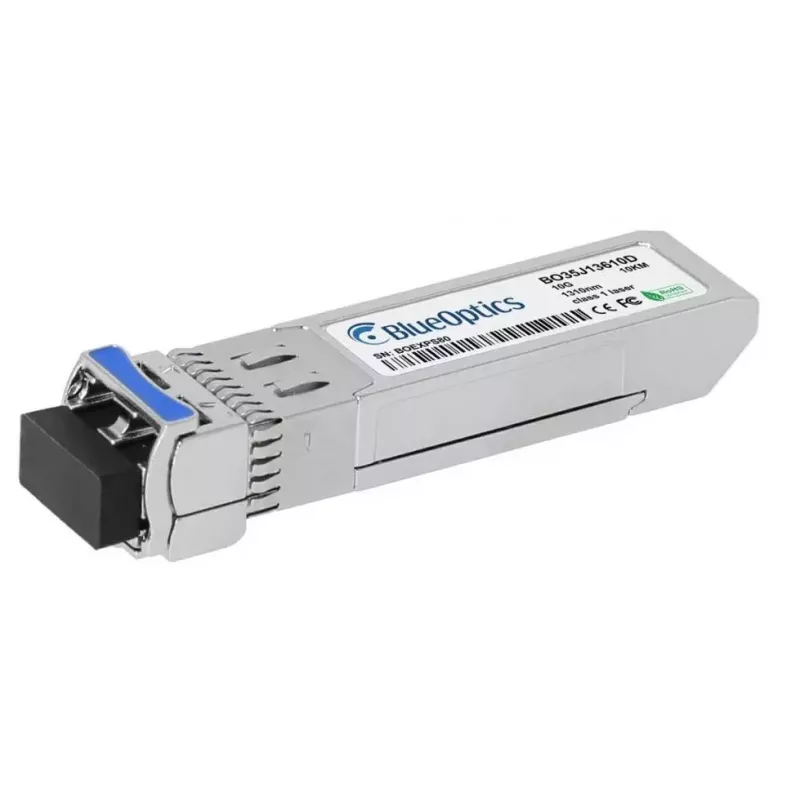

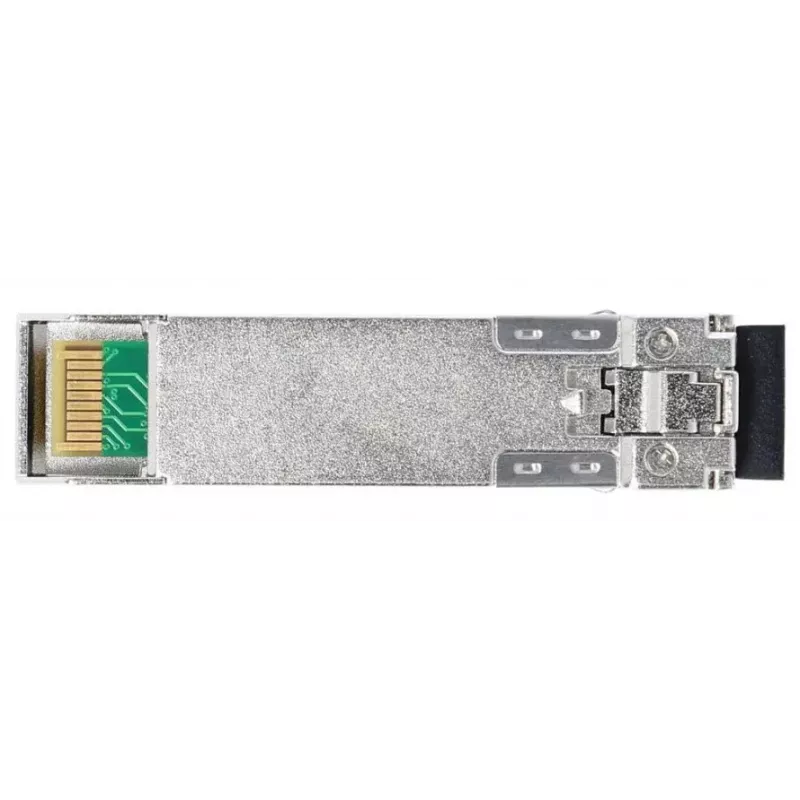

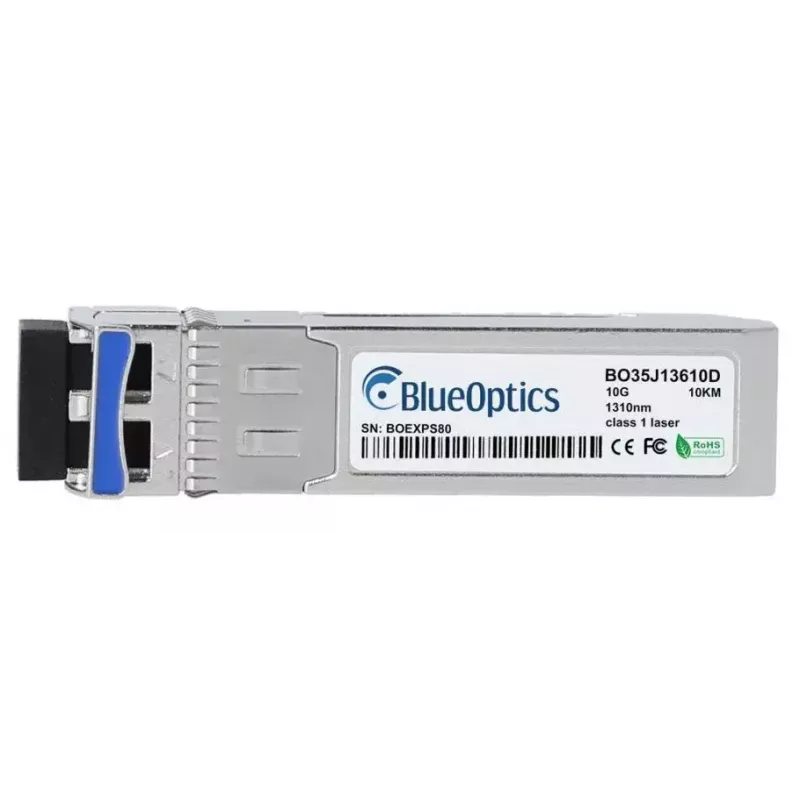

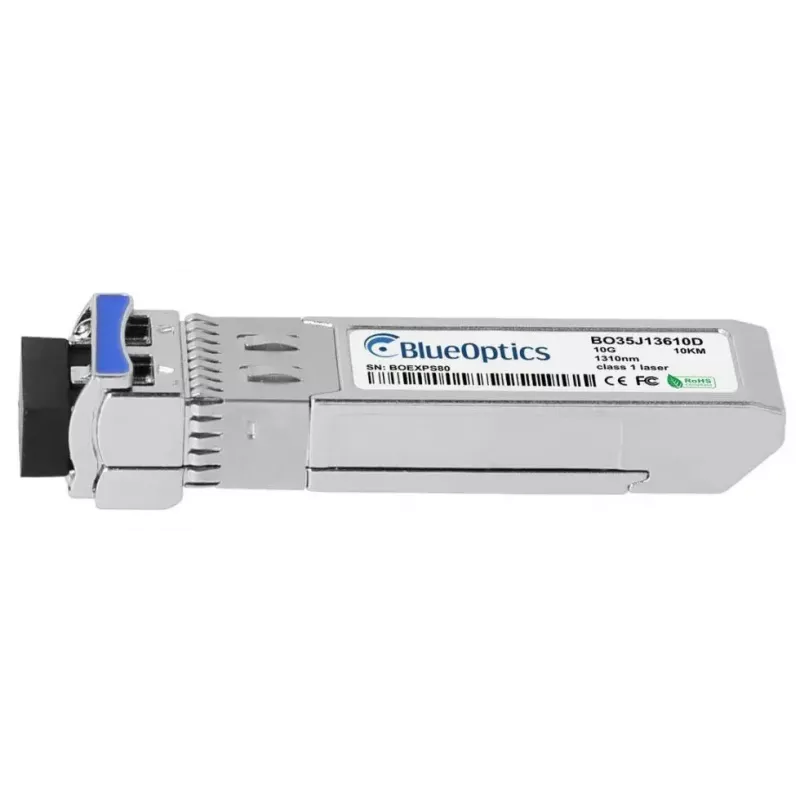

Moduł nadajnika SFP+ BlueOptics 930-9O000-0000-343 to kompaktowy, zgodny z MSA interfejs optyczny przeznaczony do szybkich łączy na włóknie jednomodowym. Obsługuje maksymalną szybkość transmisji danych 10000 Mbit/s i zasięg optyczny do 10 000 m, wykorzystuje złącza duplex LC (UPC) i pracuje przy napięciu zasilania 3,3 V. Nadajnik implementuje optykę 10GBASE-LR z nadajnikiem i odbiornikiem 1310 nm, umożliwiając jednoczesne wysyłanie i odbieranie po osobnych włóknach. Srebrna obudowa i niewielka waga sprawiają, że nadaje się do montażu w przełącznikach, routerach, systemach pamięci masowej i innych urządzeniach sieciowych obsługujących moduły SFP+.

Zalety

Moduł zbudowano zgodnie ze standardami MSA, co zapewnia elektryczną, mechaniczną i funkcjonalną interoperacyjność z szeroką gamą platform sprzętowych. Obsługuje popularne protokoły, takie jak Ethernet i Fibre Channel over Ethernet przy szybkości do 10 Gbit/s oraz zapewnia łączność jednomodową na duże odległości w łączach szkieletowych lub kampusowych. Komponenty dobrano tak, aby zapewniały stabilną pracę optyczną i długą żywotność, a moduł obsługuje cyfrowe monitorowanie diagnostyczne (DDM/DOM) umożliwiające zdalny monitoring napięcia zasilania, prądu lasera, mocy nadawania, mocy odbioru i temperatury w kompatybilnym urządzeniu hosta.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj moduł BlueOptics SFP+ w kompatybilnym porcie SFP+ urządzenia hosta, postępując zgodnie z procedurą hot-plug producenta. Upewnij się, że oprogramowanie sprzętowe lub sterownik hosta obsługuje moduły SFP+ innych producentów oraz że sprzęt odbiorczy obsługuje DDM/DOM, jeśli diagnostyka jest wymagana. Podłącz kable krosowe jednomodowe zakończone złączami duplex LC do portów Tx i Rx, zachowując odpowiednią polaryzację. Po włożeniu i negocjacji łącza sprawdź status łącza w interfejsie zarządzania hosta i monitoruj parametry optyczne za pomocą DDM, jeśli jest dostępne.

Zalecenia

Aby uzyskać optymalną wydajność, używaj kabli krosowych jednomodowych zakończonych złączami LC (UPC) i postępuj zgodnie z zaleceniami producenta hosta dotyczącymi kompatybilności z optyką innych producentów. Utrzymuj złącza światłowodowe w czystości i zabezpieczeniu, unikaj ostrych zagięć w trasie kablowej i weryfikuj marginesy łącza za pomocą odczytów DDM. Podczas wdrażania w sieciach produkcyjnych przeprowadź walidację interoperacyjności na próbce przed wdrożeniem na dużą skalę.
