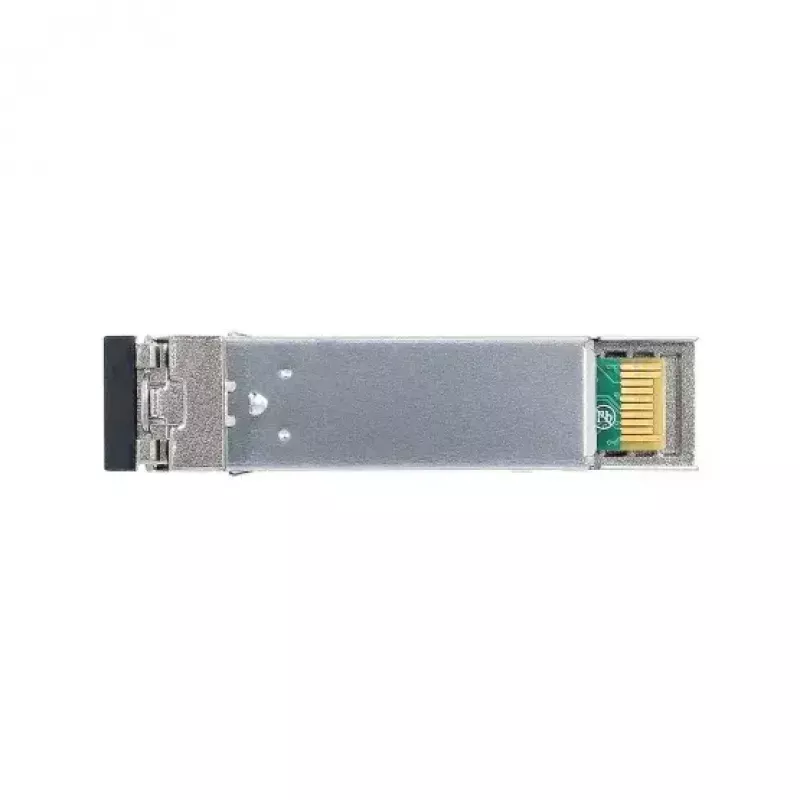

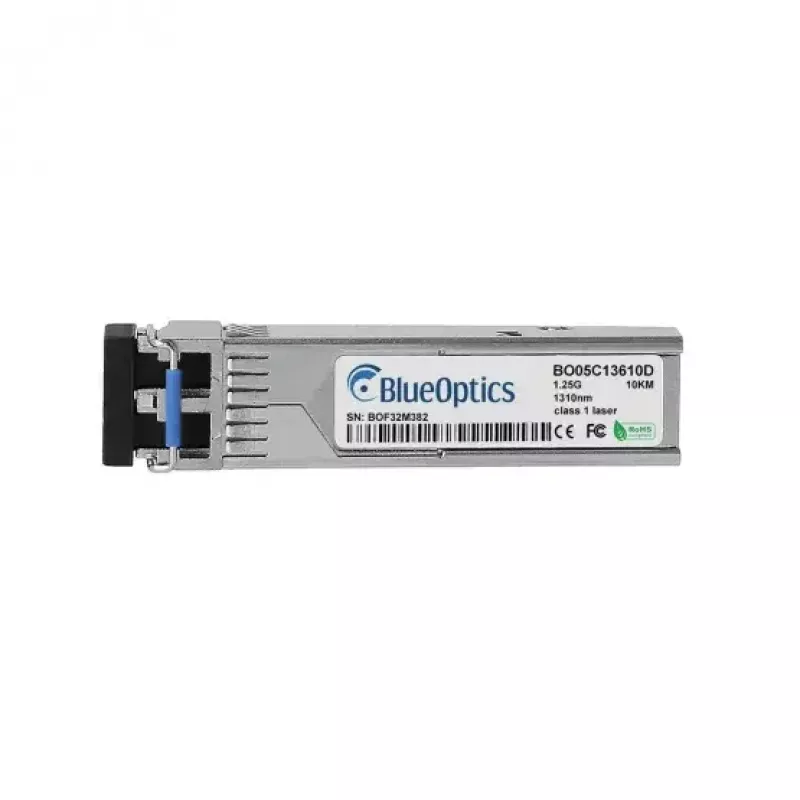

Moduł nadajnika SFP BlueOptics 942 196-002-BO 1310 nm LC 10000 m

Moduł nadajnika SFP BlueOptics 942 196-002-BO to kompaktowy interfejs optyczny przeznaczony do sieci opartych na włóknie jednomodowym. Obsługuje standard 1000BASE-LX przy długości fali 1310 nm i zapewnia maksymalny zasięg optyczny do 10 000 m za pośrednictwem złącza duplex LC. Umieszczony w standardowej obudowie SFP i ważący około 20 g, moduł ten jest przeznaczony do stosowania w przełącznikach, routerach i innych urządzeniach sieciowych akceptujących standardowe nadajniki SFP.

Zalety

Ten moduł SFP implementuje specyfikację 1000BASE-LX i jest zgodny z normami mechanicznymi i elektrycznymi MSA SFP, co zapewnia interoperacyjność z szeroką gamą sprzętu. Obsługuje jednoczesną pracę w trybie nadawania i odbioru za pomocą złączy duplex LC i jest produkowany z wysokiej jakości komponentów, co gwarantuje stabilną wydajność optyczną i długą żywotność. Opcjonalna obsługa cyfrowego monitorowania diagnostycznego (DDM/DOM) umożliwia monitorowanie w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, mocy nadawania, mocy odbioru i temperatury, gdy sprzęt hosta obsługuje te funkcje.

Zastosowanie

• Łącza Gigabit Ethernet przez włókno jednomodowe do 10 km
• Połączenia międzyprzełącznikowe i łącza szkieletowe
• Łączność światłowodowa w routerach, systemach pamięci masowej i urządzeniach sieciowych
• Środowiska wymagające optycznych interfejsów duplex LC

Kluczowe specyfikacje

• Format: SFP (Small Form-factor Pluggable)
• Długość fali: 1310 nm
• Maksymalna odległość transmisji: do 10 000 m przez włókno jednomodowe
• Typ złącza: LC duplex
• Szybkość transmisji danych: zgodny z 1000BASE-LX (do 1,25 Gbit/s szybkości liniowej)
• Interfejs: optyczny SFP
• Waga: ok. 0,02 kg
• Kolory urządzenia: niebieski, szary

Sposób użycia

Zainstaluj nadajnik w gnieździe SFP w kompatybilnym urządzeniu sieciowym, postępując zgodnie z instrukcjami producenta dotyczącymi wymiany na gorąco i obsługi. Podłącz patchcordy światłowodowe LC do gniazda duplex LC modułu, upewniając się, że kierunek nadawania/odbioru jest prawidłowy. Jeśli wymagana jest diagnostyka cyfrowa, sprawdź, czy urządzenie hosta obsługuje DDM/DOM i włącz monitorowanie przez interfejs zarządzania, aby odczytać napięcie zasilania, prąd polaryzacji lasera, poziomy mocy nadawania i odbioru oraz temperaturę. Przestrzegaj standardowych praktyk obchodzenia się z włóknami, aby uniknąć zanieczyszczeń: trzymaj złącza zaślepione, gdy nie są używane, i czyść powierzchnie czołowe przed połączeniem.

Zalecenia

Używaj wysokiej jakości patchcordów jednomodowych LC i, jeśli to możliwe, wykonaj obliczenia budżetu mocy optycznej dla łączy zbliżających się do zasięgu 10 km. Upewnij się, że oprogramowanie układowe i sprzęt są kompatybilne z urządzeniem hosta i sprawdź obsługę DDM, jeśli wymagana jest zdalna diagnostyka. Przechowuj i obsługuj moduł w środowisku chronionym przed ESD i unikaj narażania go na działanie nadmiernej temperatury lub wilgotności poza wytycznymi producenta.
