Moduł nadajnika SFP BlueOptics 943-865-001-BO 1310 nm 2000 m

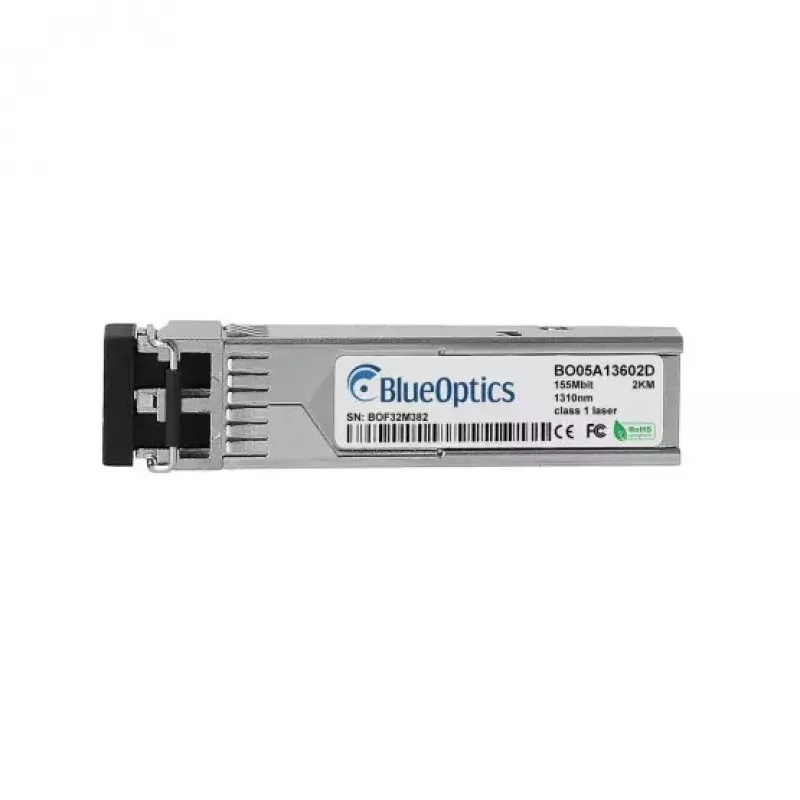

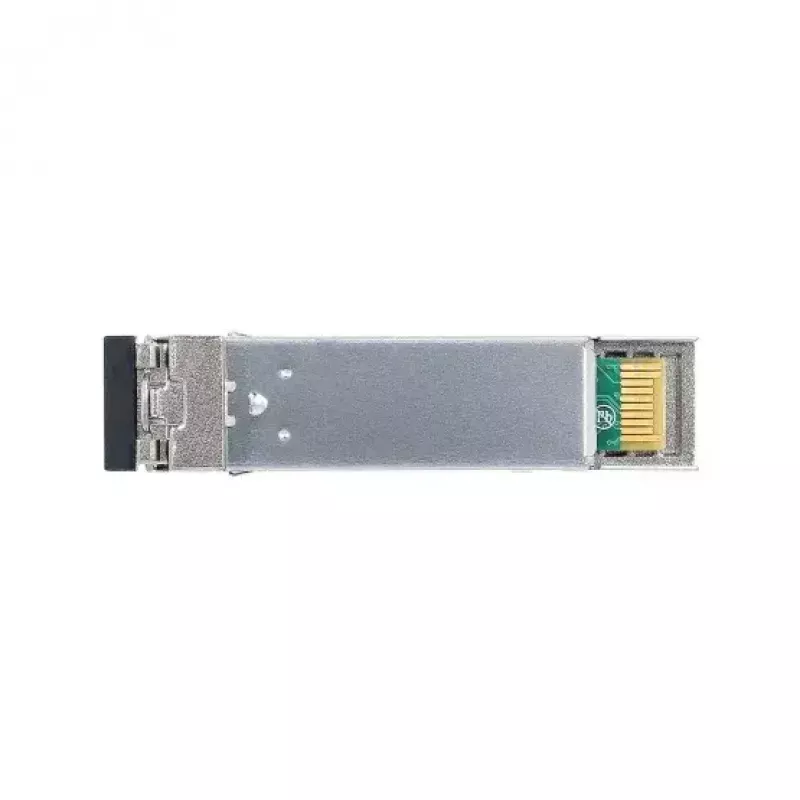

Moduł nadajnika SFP BlueOptics 943-865-001-BO to kompaktowy nadajnik światłowodowy przeznaczony do zastosowań 100BASE-FX. Pracuje na długości fali 1310 nm, obsługuje łącza światłowodowe wielomodowe do 2000 m i wykorzystuje złącze LC duplex w standardowej obudowie SFP. Moduł jest lekki (około 20 g) i przeznaczony do integracji z przełącznikami, routerami i innymi urządzeniami sieciowymi obsługującymi optykę SFP.

Zalety

Moduł jest zgodny ze standardami obudowy MSA SFP w zakresie interoperacyjności elektrycznej, mechanicznej i funkcjonalnej oraz jest kompatybilny z zastosowaniami Hirschmann 943-865-001. Obsługuje dwukierunkową transmisję optyczną i odbiór przy 1310 nm oraz oferuje funkcję cyfrowego monitorowania diagnostycznego (DDM/DOM), jeśli sprzęt hosta ją obsługuje. Komponenty są dobierane pod kątem długiej żywotności i stabilnej pracy w środowiskach sieci przemysłowych.

Zastosowanie

• Połączenia światłowodowe 100BASE-FX w sieciach korporacyjnych i przemysłowych
• Łączenie przełączników, routerów, systemów pamięci masowej i innych urządzeń z gniazdami SFP
• Dłuższe przebiegi światłowodu wielomodowego do 2 km
• Środowiska wymagające wymiennych nadajników zgodnych z MSA

Kluczowe specyfikacje

• Długość fali: 1310 nm
• Maksymalna odległość transmisji: 2000 m (światłowód wielomodowy)

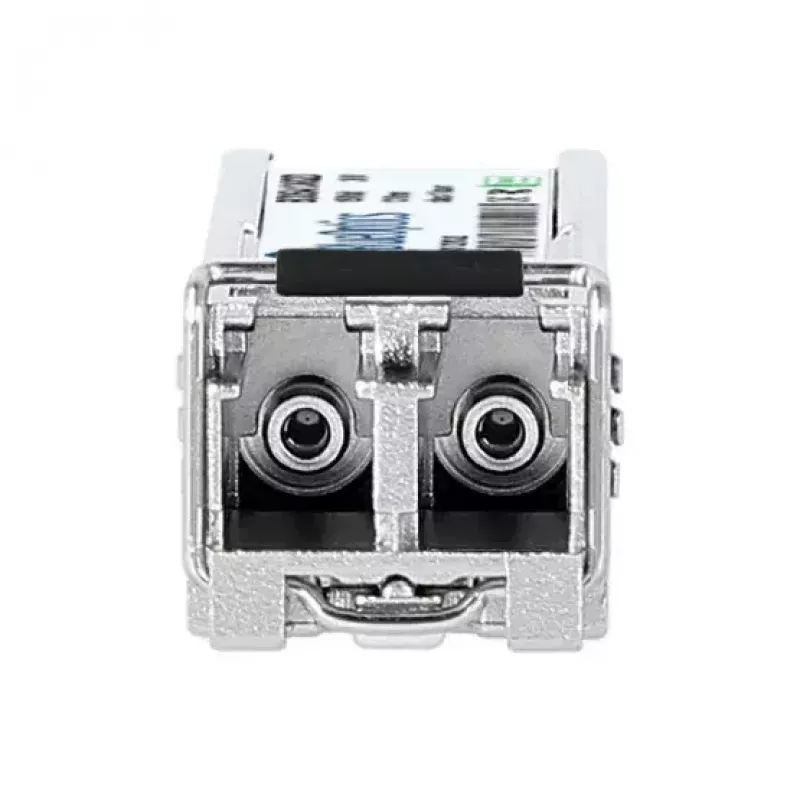

• Złącze: LC duplex
• Obudowa: SFP (hot-pluggable)
• Obsługiwane protokoły: 100BASE-FX / Ethernet i porównywalne protokoły łączy optycznych do 155 Mbps
• Waga: ok. 0,02 kg
• Kolor: szary
• Diagnostyka cyfrowa (DDM/DOM): obsługiwana, gdy sprzęt hosta udostępnia interfejs

Sposób użycia

Zainstaluj nadajnik BlueOptics SFP w gnieździe SFP kompatybilnego sprzętu sieciowego, gdy urządzenie hosta jest wyłączone, lub postępując zgodnie z instrukcjami producenta dotyczącymi wymiany podczas pracy. Podłącz wielomodowe kable krosowe światłowodowe LC duplex z właściwą polaryzacją, aby ustanowić ścieżki nadawania i odbioru. Sprawdź stan łącza na urządzeniu hosta i włącz monitorowanie DDM/DOM, jeśli platforma obsługuje odczyt diagnostyczny. Postępuj zgodnie z wytycznymi producenta sprzętu dotyczącymi ustawień oprogramowania układowego lub programowego, aby zapewnić kompatybilność.

Zalecenia

Używaj wielomodowych kabli krosowych światłowodowych przystosowanych do 1310 nm i utrzymuj złącza światłowodowe w czystości, aby zachować optymalną jakość sygnału. Przed wdrożeniem upewnij się, że urządzenie hosta obsługuje 100BASE-FX i nadajniki SFP kompatybilne z Hirschmann 943-865-001. W przypadku łączy krytycznych włącz diagnostykę cyfrową i monitoruj moc optyczną, temperaturę i parametry zasilania, aby wcześnie wykryć degradację.
