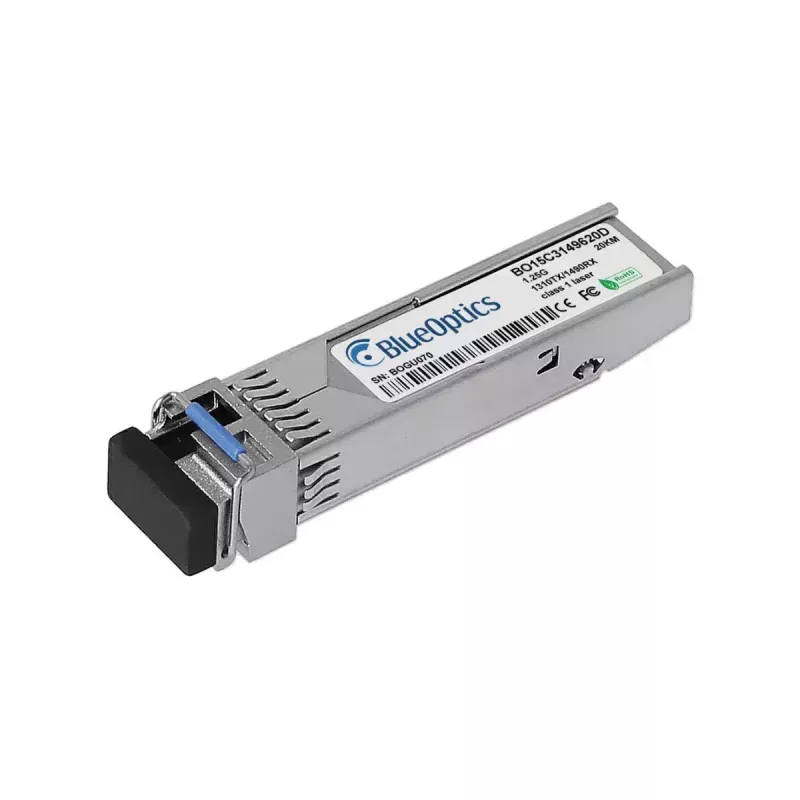

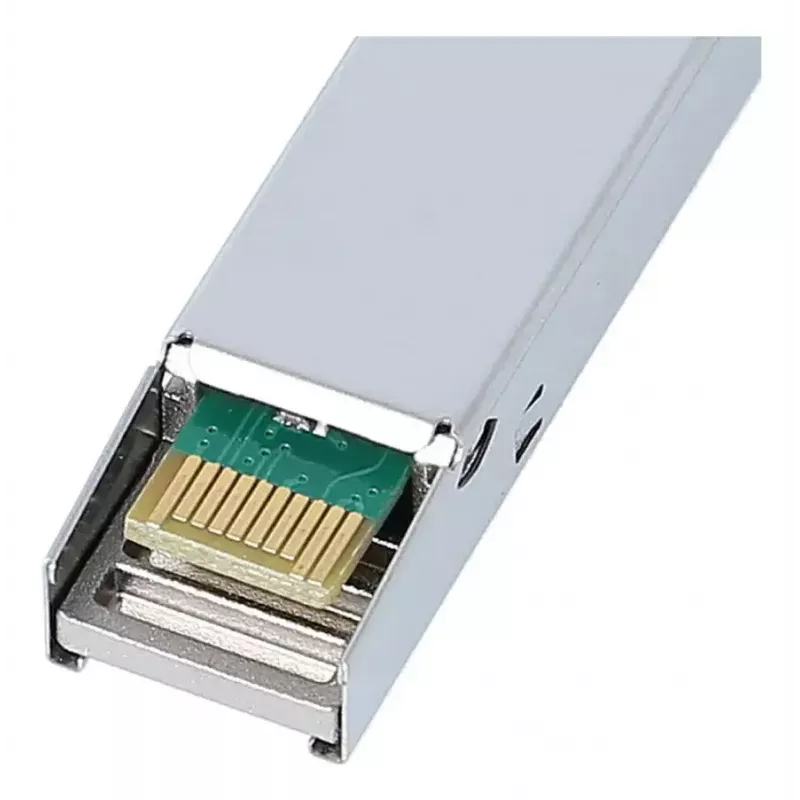

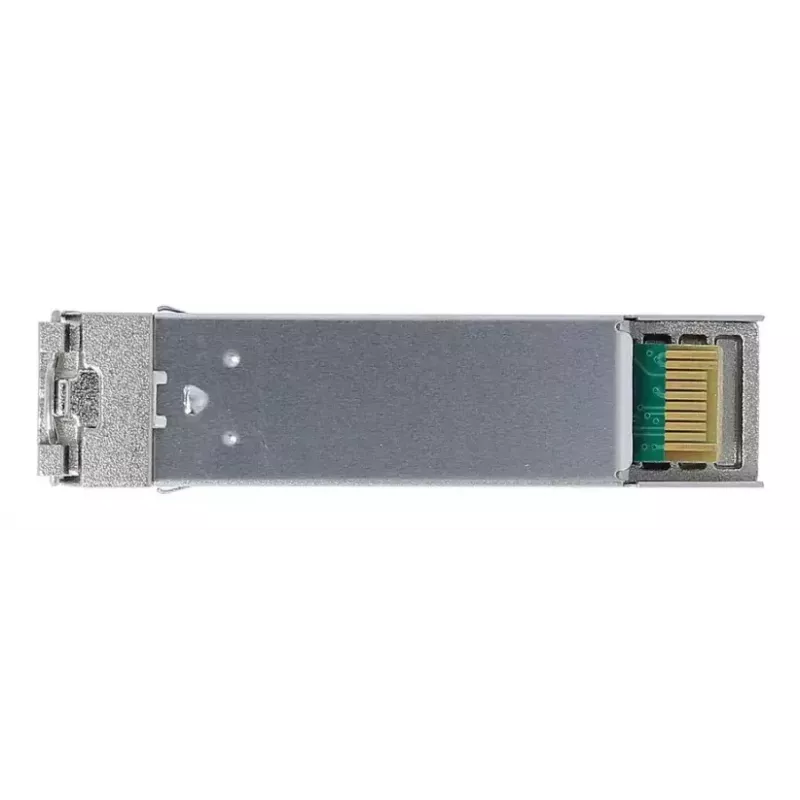

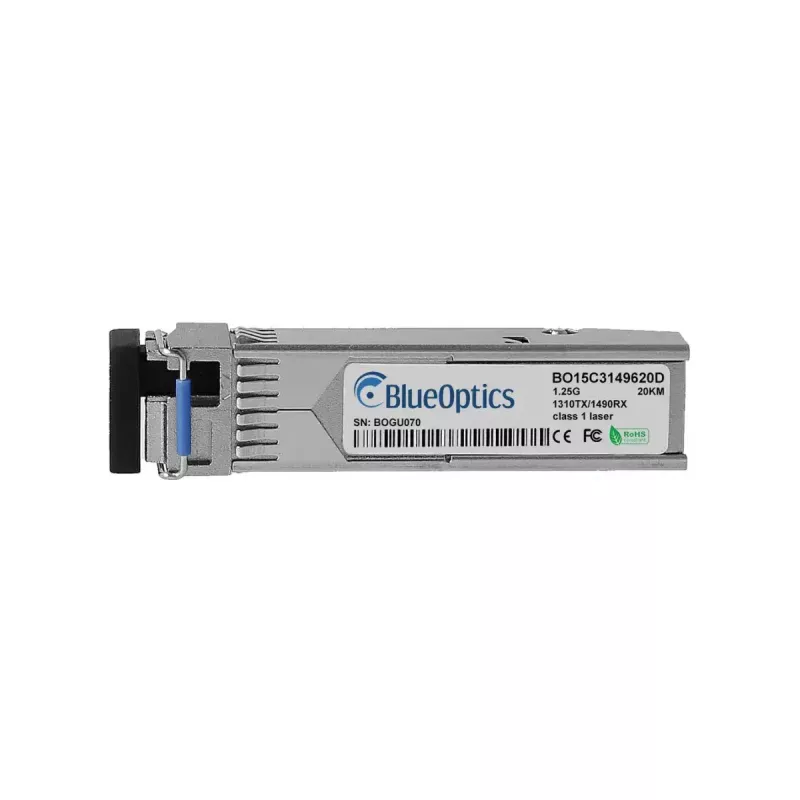

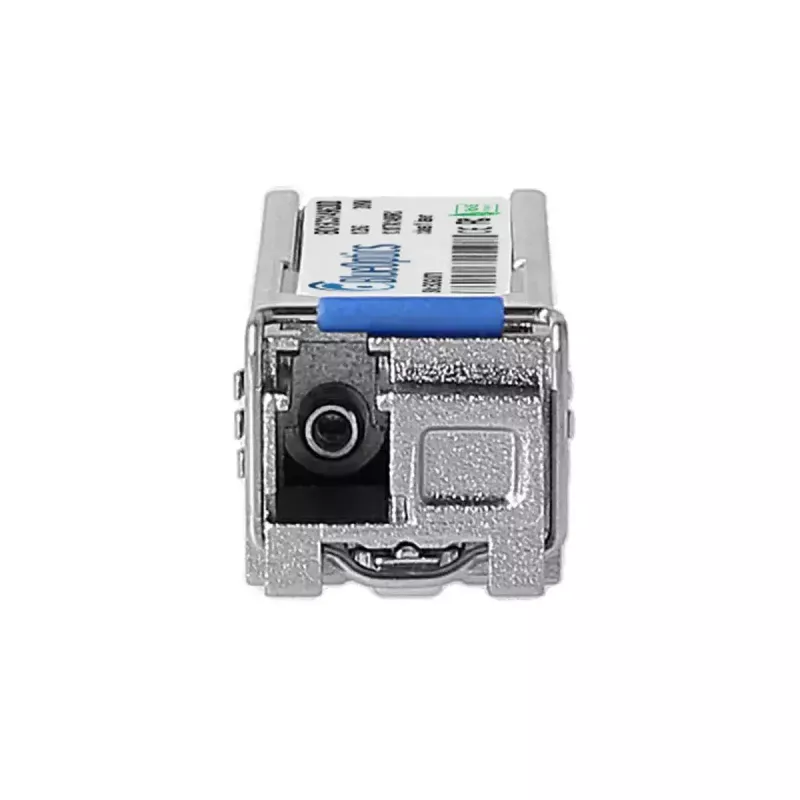

Moduł nadajnika SFP BlueOptics H-BX20-SFP/A-U-BO 1250 Mbit/s

BlueOptics H-BX20-SFP/A-U-BO to moduł nadajnika SFP zaprojektowany do jednodrutowych łączy optycznych o maksymalnej szybkości transferu danych 1250 Mbit/s. Moduł wykorzystuje interfejs LC Simplex i realizuje dwukierunkową topologię 1000BASE-BX-U: nadaje na długości fali 1310 nm i odbiera na 1490 nm. Nadajnik ma wymiary i interfejsy elektryczne/optyczne zgodne ze standardem MSA, waży około 20 g i jest wykończony w kolorze srebrnym. Przy średnim czasie między awariami (MTBF) wynoszącym 3 000 000 godzin, moduł przewidziany jest do ciągłej pracy w typowych platformach sprzętowych sieci akceptujących nadajniki w formacie SFP.

Zalety

H-BX20-SFP/A-U-BO oferuje kompaktową obudowę SFP kompatybilną z wieloma przełącznikami, routerami i systemami pamięci masowej obsługującymi moduły 1000BASE-BX-U. Złącze LC Simplex i dwukierunkowe długości fal nadawcze/odbiorcze umożliwiają wdrożenia na pojedynczym włóknie, gdy nie są dostępne oddzielne włókna nadawcze i odbiorcze. Moduł spełnia standardy MSA w zakresie zgodności mechanicznej i optycznej oraz zawiera funkcję monitorowania diagnostyki cyfrowej (DDM/DOM), umożliwiającą raportowanie w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, mocy nadawania, mocy odbioru i temperatury. Zbudowany z komponentów pochodzących od renomowanych producentów elementów optycznych i układów scalonych, nadajnik zapewnia długą żywotność i stabilną wydajność optyczną.

Zastosowanie

Najważniejsze dane techniczne

Sposób użycia

Zainstaluj H-BX20-SFP/A-U-BO, wkładając moduł SFP do dostępnego portu SFP w kompatybilnym sprzęcie sieciowym, aż do zatrzaśnięcia. Podłącz kabel krosowy LC Simplex o odpowiedniej polaryzacji do złącza LC nadajnika. Upewnij się, że zdalny nadajnik wykorzystuje komplementarne parowanie długości fal BX (nadawanie/odbiór) do pracy na jednym włóknie. Sprawdź, czy urządzenie hosta obsługuje 1000BASE-BX-U i, jeśli wymagane, włącz monitorowanie DDM/DOM w interfejsie zarządzania sprzętem, aby odczytywać diagnostyczne wartości w czasie rzeczywistym. Włącz sprzęt i potwierdź stan łącza oraz przepustowość danych za pomocą wskaźników portu lub konsoli zarządzania.

Zalecenia

Używaj wysokiej jakości światłowodu jednomodowego i kabli krosowych LC Simplex dopasowanych do planu długości fal nadajnika, aby osiągnąć oczekiwaną odległość i margines mocy. Zweryfikuj kompatybilność z konkretnym sprzętem sieciowym i platformą; gdy potrzebna jest zdalna diagnostyka, upewnij się, że system hosta obsługuje DDM/DOM, aby uzyskać dostęp do parametrów diagnostycznych. Przestrzegaj środków ostrożności ESD podczas obsługi modułu SFP i trzymaj zatyczki przeciwpyłowe na złączach do momentu podłączenia, aby zminimalizować zanieczyszczenie.
