Moduł nadajnika SFP+ BlueOptics RDH 102 50/3-BO 10000 Mbit/s

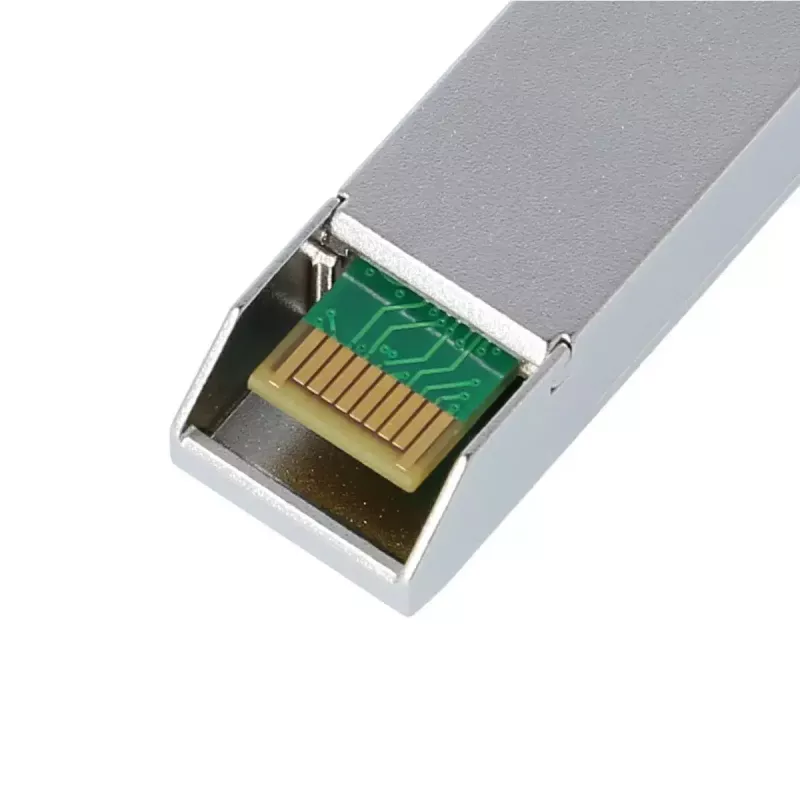

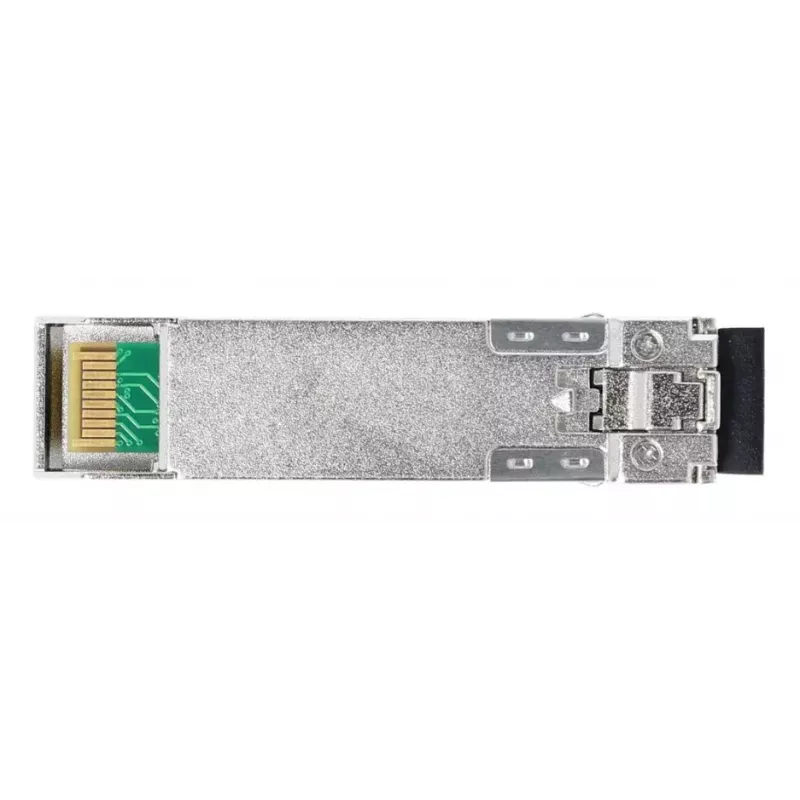

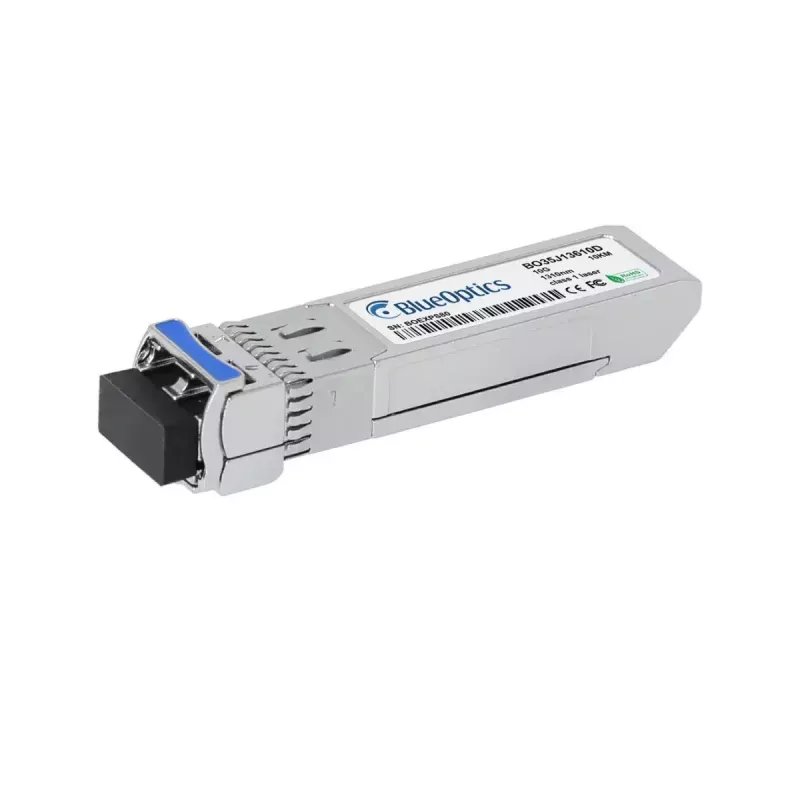

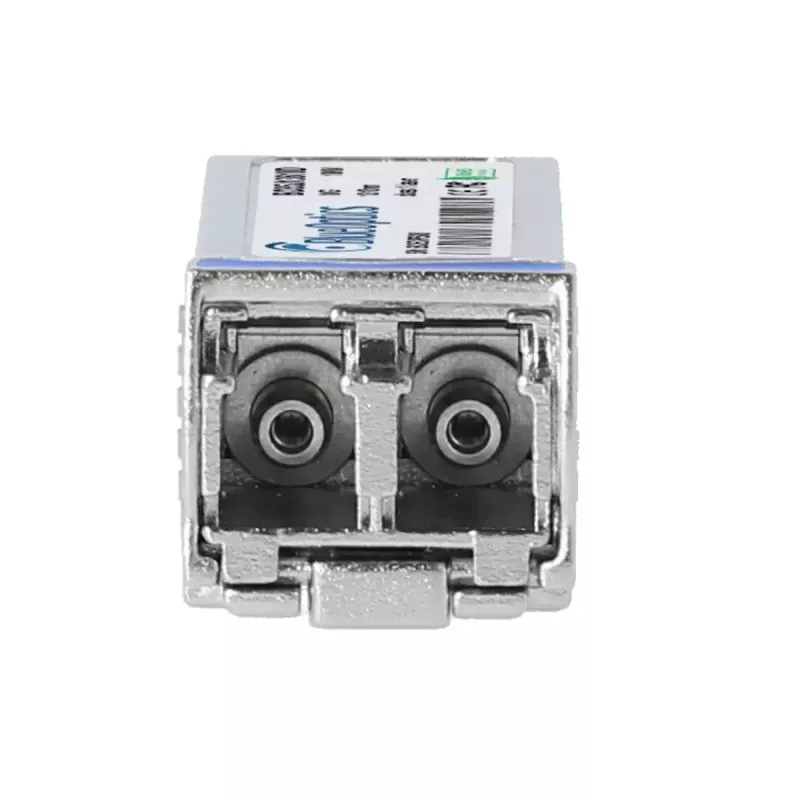

Moduł nadajnika SFP+ BlueOptics RDH 102 50/3-BO to kompaktowy optyczny nadajnik 10GBASE-LR przeznaczony do łączy światłowodowych jednomodowych. Obsługuje maksymalną szybkość przesyłu danych 10000 Mbit/s i wykorzystuje złącze duplex LC do jednoczesnego nadawania i odbioru przez oddzielne włókna. Moduł dostarczany jest w srebrnej obudowie, waży około 20 g i jest zgodny ze standardem obudowy SFP+ oraz wytycznymi MSA, zapewniając fizyczną i elektryczną kompatybilność z portami SFP+ akceptującymi moduły 10GBASE-LR.

Zalety

Ten nadajnik SFP+ umożliwia obsługę połączeń jednomodowych dalekiego zasięgu do typowych odległości 10 km (10GBASE-LR) przy zachowaniu małego rozmiaru SFP+. Zbudowany zgodnie ze specyfikacjami MSA, moduł jest kompatybilny z głównymi platformami sprzętowymi akceptującymi standard SFP+ 10GBASE-LR. Zgodność z normami CE, RoHS i FCC zapewnia spełnienie powszechnych wymogów regulacyjnych i bezpieczeństwa. Niska waga i kompaktowe wymiary ułatwiają instalację i wymianę w szafach rackowych i urządzeniach sieciowych.

Zastosowanie

Specyfikacja techniczna

Sposób użycia

Wyłącz zasilanie lub postępuj zgodnie z procedurami wymiany podczas pracy wymaganymi przez sprzęt sieciowy, a następnie włóż moduł BlueOptics RDH 102 50/3-BO do wolnego portu SFP+, aż do zatrzaśnięcia. Podłącz światłowodowe kable krosowe jednomodowe z wtykiem duplex LC, z zachowaniem właściwej polaryzacji, do interfejsów nadawczego i odbiorczego modułu. Po włożeniu sprawdź w urządzeniu nadrzędnym negocjację łącza i upewnij się, że port jest aktywny i pracuje z szybkością 10 Gbit/s. Jeśli urządzenie obsługuje cyfrowe monitorowanie diagnostyczne (DDM/DOM), włącz i odczytaj wartości diagnostyczne przez urządzenie nadrzędne, aby monitorować napięcie, temperaturę, prąd polaryzacji lasera i poziomy mocy optycznej.

Rekomendacje

Używaj wysokiej jakości światłowodów jednomodowych i kabli krosowych z wtykiem duplex LC, przestrzegaj właściwej polaryzacji i unikaj zginania włókien poza zalecane promienie. Upewnij się, że oprogramowanie układowe lub systemowe urządzenia nadrzędnego obsługuje moduły SFP+ innych producentów i, jeśli to możliwe, włącz monitorowanie DDM/DOM w celu proaktywnej diagnostyki. Przechowuj zapasowe moduły w warunkach wolnych od kurzu i chroń końcówki złączy LC za pomocą zaślepek ochronnych, gdy nie są używane.
