Moduł nadajnika SFP BlueOptics SFP-17B-BO 1250 Mbit/s Światłowodowy

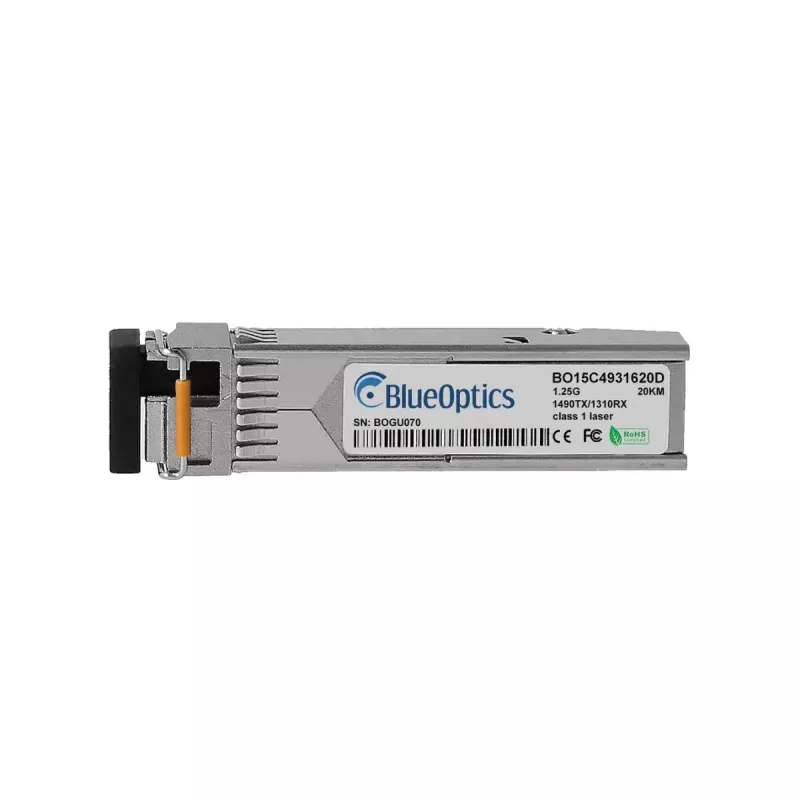

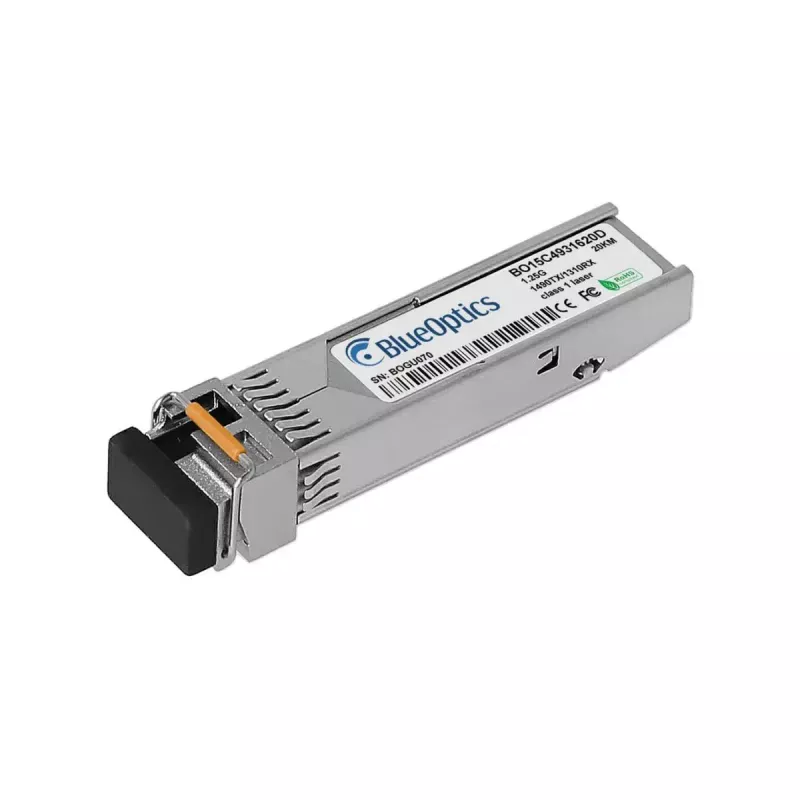

BlueOptics SFP-17B-BO to jednoportowy światłowodowy moduł nadajnika SFP zaprojektowany do zastosowań 1,25 Gbit/s (1250 Mbit/s). Wykorzystuje metalową obudowę, zasilany jest napięciem 3,3 V i waży około 3 g. Moduł realizuje dwukierunkową konstrukcję 1000BASE-BX-D z oddzielnymi długościami fali nadawania i odbioru dla światłowodu jednomodowego oraz złączem LC simplex zgodnym ze standardami MSA. Jest przeznaczony do stosowania w sprzęcie sieciowym obsługującym nadajniki kompatybilne z RAD SFP-17b i umożliwia łącza optyczne o zasięgu do około 20 km w zależności od parametrów światłowodu i systemu.

Zalety

Nadajnik zapewnia kompatybilność z popularnymi platformami RAD SFP-17b, zachowując zgodność ze standardami mechanicznymi i elektrycznymi MSA, co umożliwia wymianę typu plug-and-play. Jego metalowa obudowa zwiększa wytrzymałość mechaniczną i odprowadzanie ciepła. Wbudowana diagnostyka cyfrowa (DDM/DOM, jeśli jest obsługiwana przez sprzęt hosta) dostarcza w czasie rzeczywistym danych operacyjnych, takich jak napięcie zasilania, prąd polaryzacji lasera, optyczna moc wyjściowa/wejściowa i temperatura, ułatwiając monitorowanie i rozwiązywanie problemów.

Zastosowanie

• Łącza Gigabit Ethernet po światłowodzie jednomodowym (1000BASE-BX-D)
• Połączenia dalekiego zasięgu do około 20 km (w zależności od systemu)
• Użycie w przełącznikach, routerach, konwerterach mediów i kompatybilnych platformach sprzętowych RAD
• Środowiska wymagające monitorowania DDM/DOM do zdalnej diagnostyki

Kluczowe specyfikacje

• Typ interfejsu: SFP (small form-factor pluggable)
• Szybkość transmisji danych: 1250 Mbit/s (1,25 Gbit/s)
• Typ optyczny: światłowód jednomodowy, dwukierunkowy (BX-D) z oddzielnymi długościami fali Tx/Rx

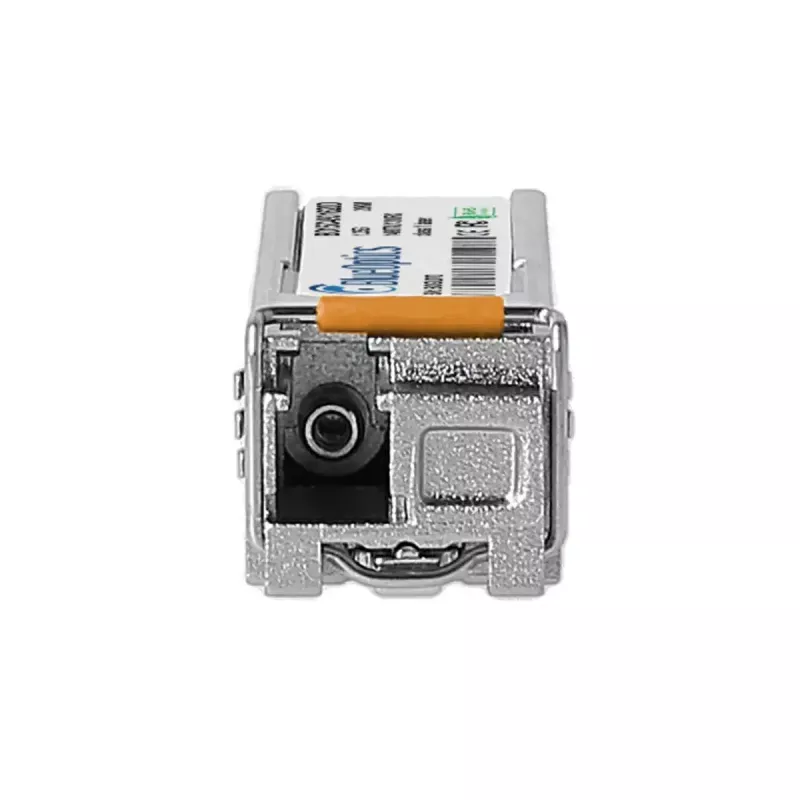

• Złącze: LC simplex
• Napięcie robocze: 3,3 V
• Obudowa: metalowa
• Typowy zasięg: do ~20 km (zależy od światłowodu i budżetu łącza)
• Waga: ~3 g
• Diagnostyka cyfrowa: obsługiwana (DDM/DOM), gdy jest włączona przez sprzęt hosta

Sposób użycia

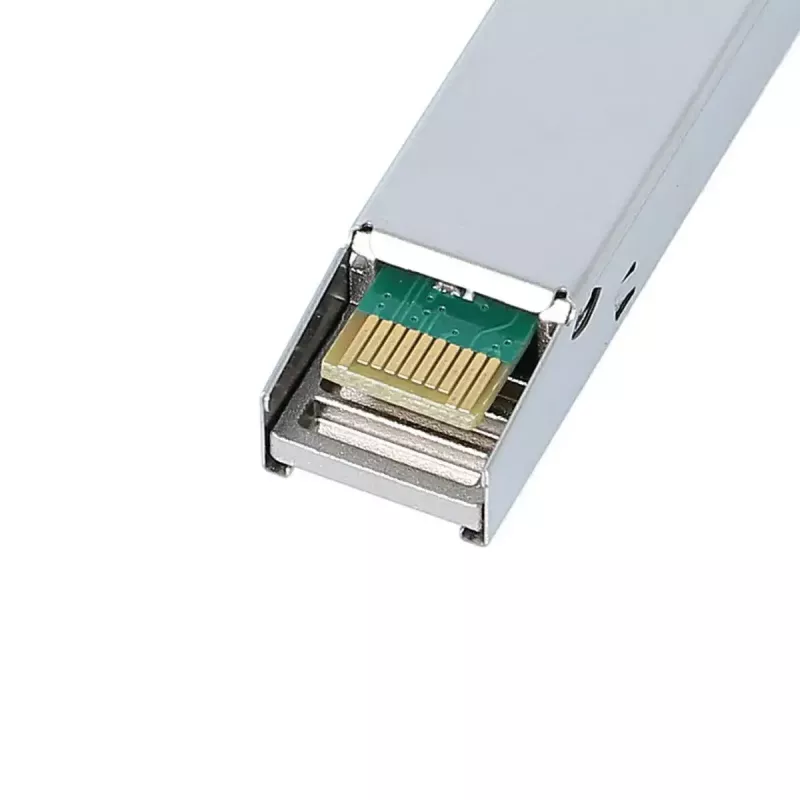

Wyłącz urządzenie hosta, jeśli jest to zalecane przez producenta sprzętu, włóż nadajnik SFP do kompatybilnego gniazda SFP, aż zostanie pewnie osadzony, i zabezpiecz wszelkie zatrzaski, jeśli są obecne. Podłącz jednomodowy kabel krosowy światłowodowy LC simplex do modułu, przestrzegając prawidłowej orientacji Tx/Rx dla łączy dwukierunkowych. Upewnij się, że urządzenie hosta rozpoznaje moduł i że parametry łącza (prędkość, dupleks i obsługa DDM) są zgodne z konfiguracją sieci. Zweryfikuj poziomy mocy optycznej i diagnostykę za pomocą interfejsu zarządzania hosta, jeśli jest dostępny.

Zalecenia

Używaj wysokiej jakości światłowodu jednomodowego i patchcordów LC, utrzymuj czyste powierzchnie czołowe złącz optycznych i potwierdź, że sprzęt hosta obsługuje dwukierunkowe nadajniki BX-D kompatybilne z RAD SFP-17b oraz DDM/DOM, jeśli diagnostyka jest wymagana. Przestrzegaj środków ostrożności ESD podczas obsługi modułu i przechowuj nieużywane nadajniki w zaślepkach ochronnych, aby uniknąć zanieczyszczenia.
