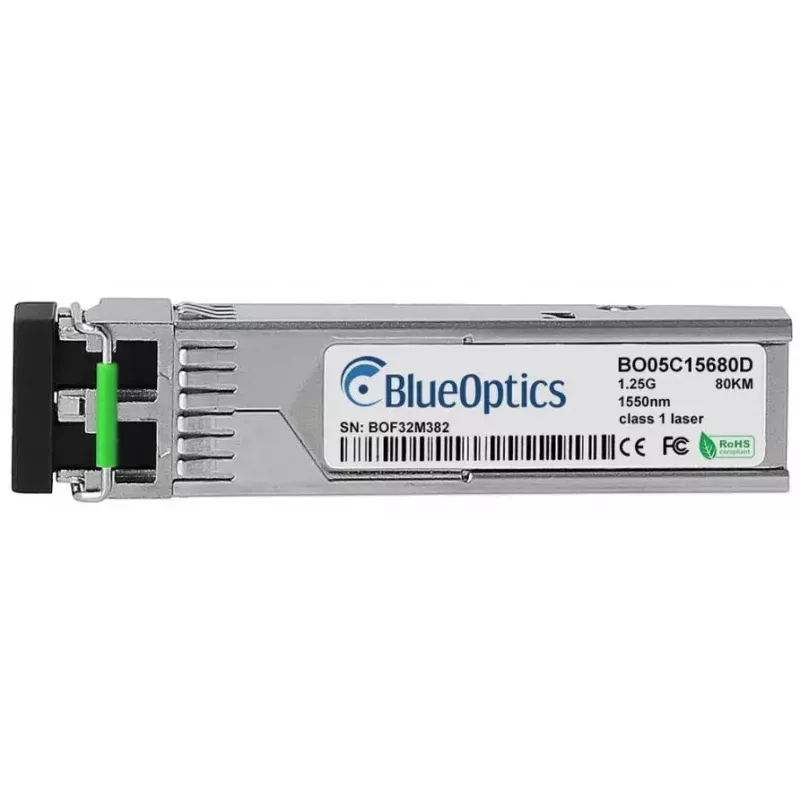

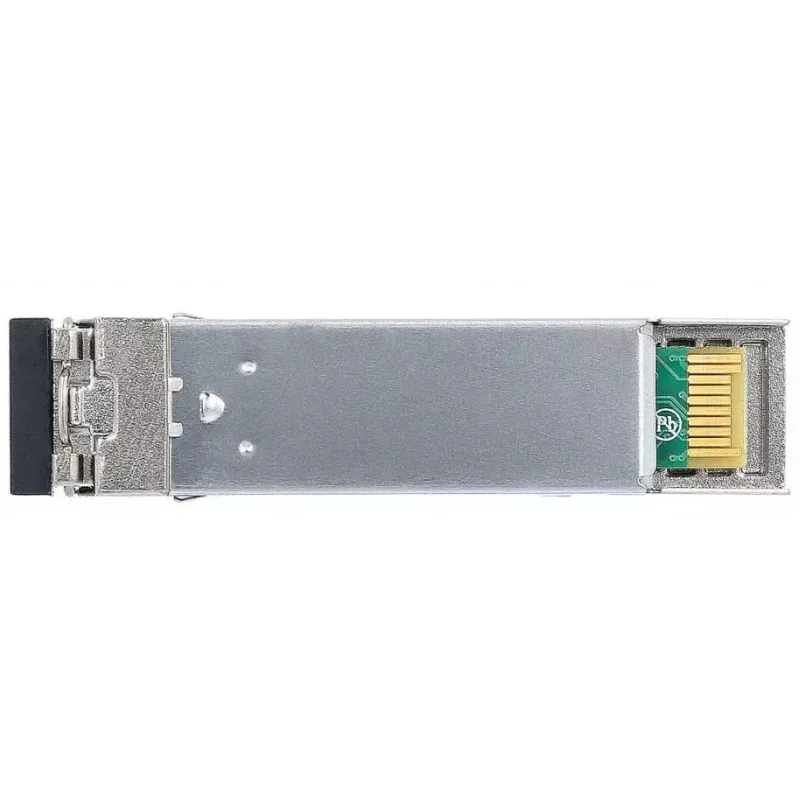

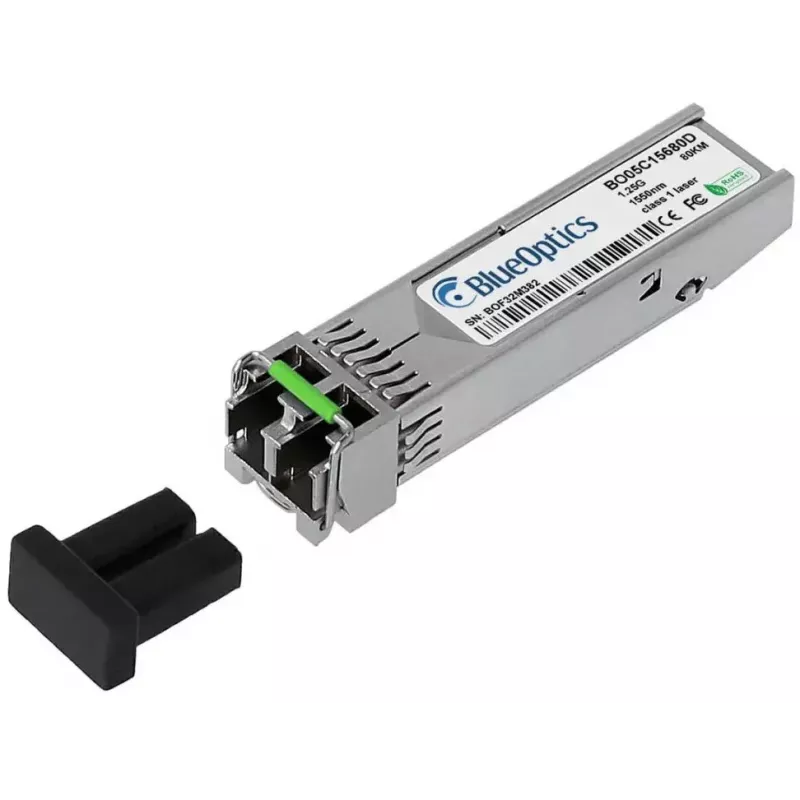

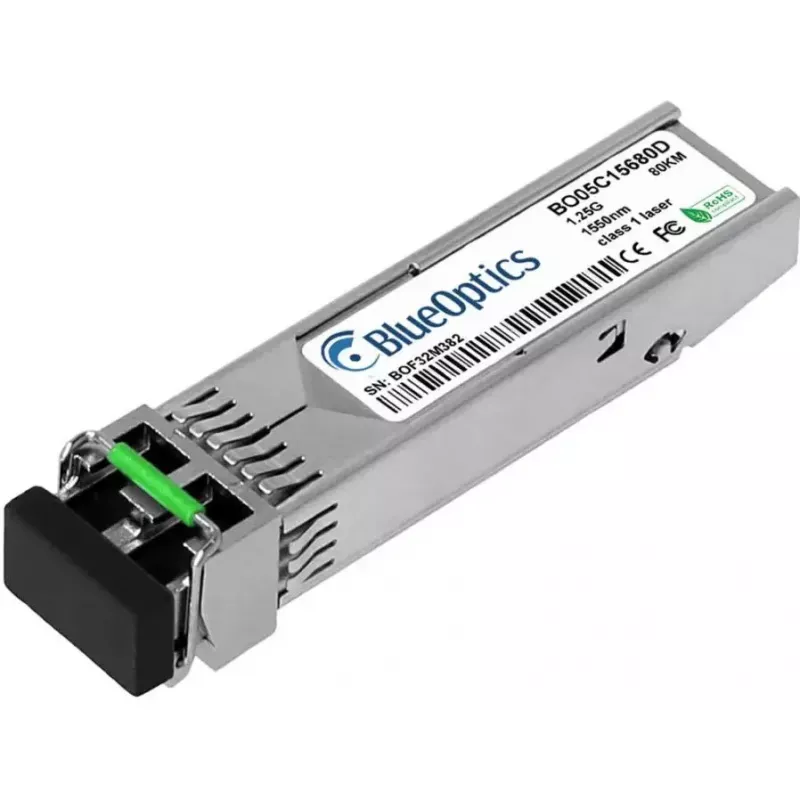

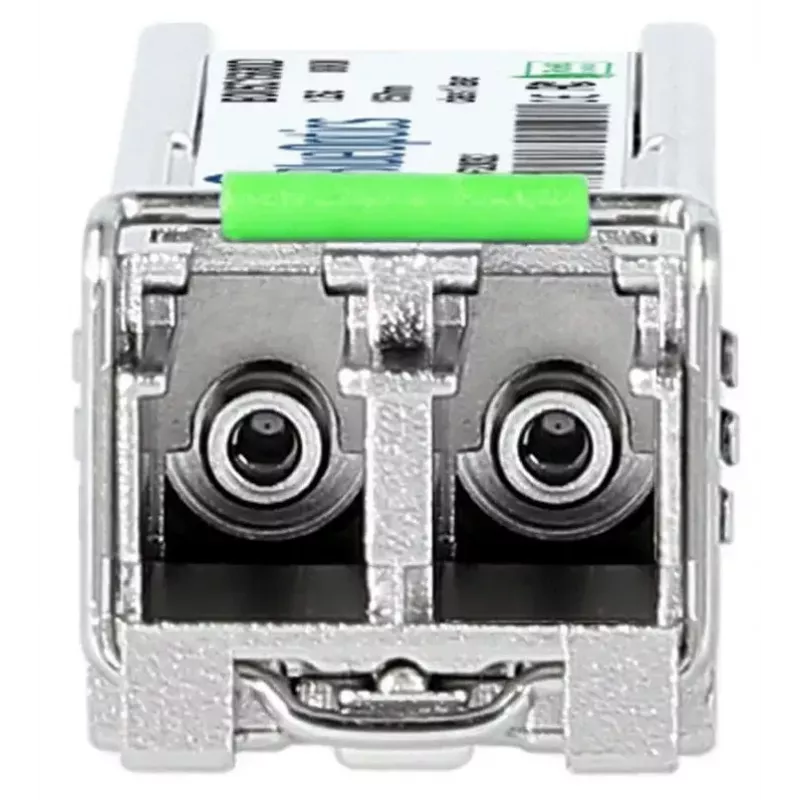

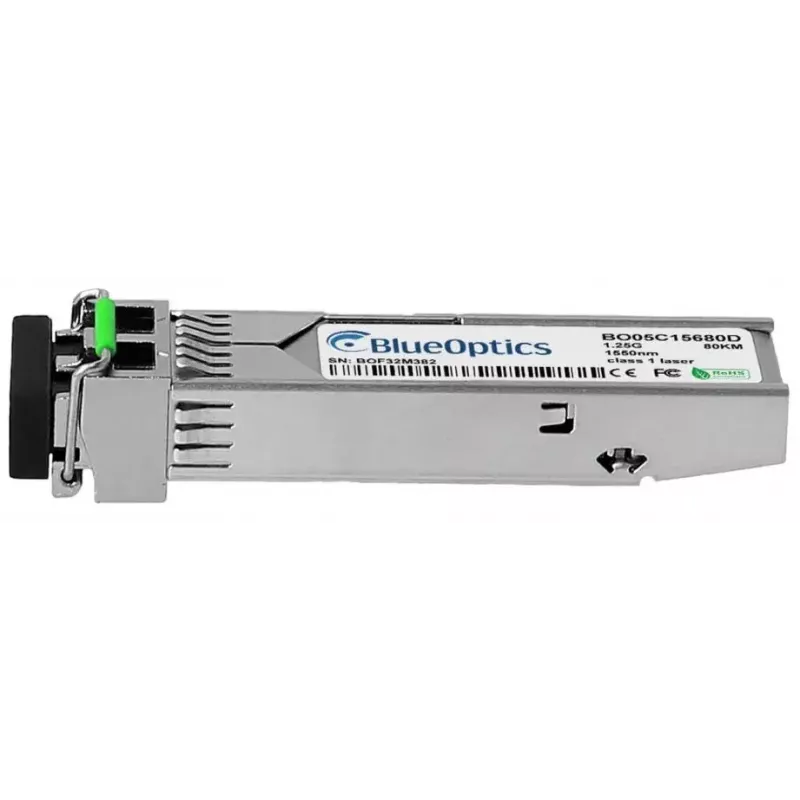

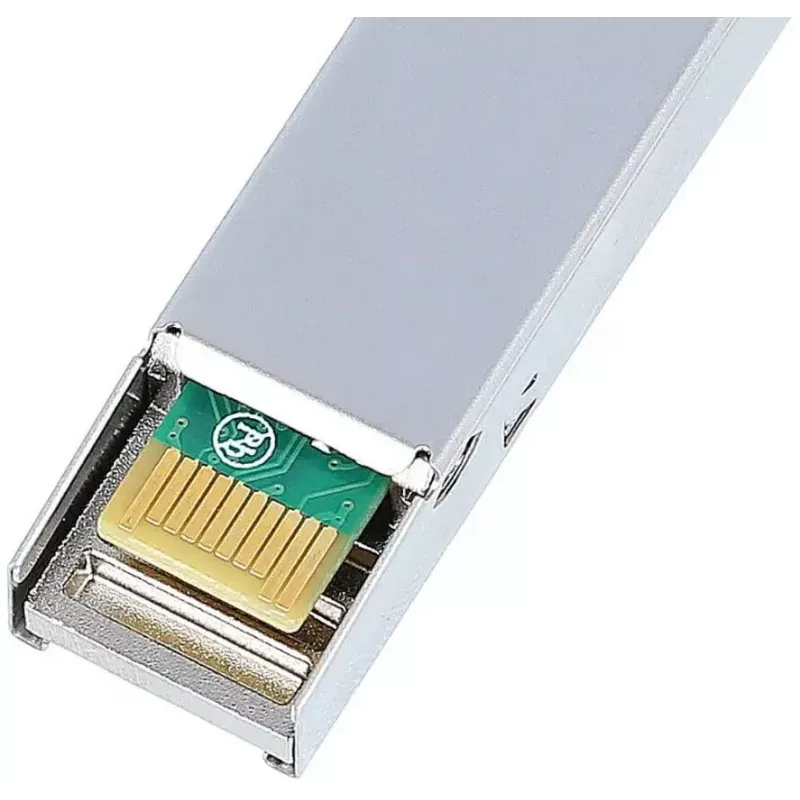

Moduł nadajnika SFP BlueOptics SFP-4270-BO 1250 Mbit/s 1550 nm

BlueOptics SFP-4270-BO to jednomodowy moduł nadajnika SFP zaprojektowany do łączy optycznych 1000BASE-ZX. Obsługuje maksymalną szybkość transmisji danych 1250 Mbit/s i pracuje na długości fali 1550 nm. Umieszczony w metalowej obudowie i zasilany napięciem wejściowym 3,3 V, moduł jest lekki (ok. 3 g) i kompatybilny ze slotami SFP zgodnymi z MSA wyposażonymi w złącze duplex LC. Nadajnik integruje optykę nadajnika i odbiornika odpowiednią do łączy dalekosiężnych po światłowodzie jednomodowym i obsługuje diagnostykę cyfrową, gdy system hosta zapewnia dostęp DDM/DOM.

Zalety

Moduł zapewnia standardową kompatybilność z formatem SFP, umożliwiając prostą instalację typu hot-plug i interoperacyjność z urządzeniami obsługującymi 1000BASE-ZX. Metalowa obudowa zapewnia wytrzymałość mechaniczną i stabilność termiczną. Optyka jednomodowa 1550 nm umożliwia zwiększony zasięg w połączeniach metropolitarnych lub długodystansowych, zachowując szybkość linii 1,25 Gbit/s. Wbudowana diagnostyka cyfrowa obsługuje zdalne monitorowanie kluczowych parametrów, takich jak napięcie zasilania, prąd polaryzacji lasera, moc nadawania, moc odbioru i temperatura, gdy host obsługuje DDM/DOM.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj BlueOptics SFP-4270-BO w wolnym porcie SFP zgodnym z MSA w przełączniku, routerze lub innym urządzeniu sieciowym, gdy urządzenie hosta jest wyłączone, lub postępując zgodnie z instrukcjami hot-plug dostawcy hosta. Podłącz odpowiedni jednomodowy kabel krosowy światłowodowy duplex LC do złącza LC modułu i upewnij się, że zdalny nadajnik jest skonfigurowany do pracy 1550 nm, 1000BASE-ZX. Zweryfikuj stan łącza na urządzeniu hosta i, jeśli to konieczne, włącz lub odpytaj interfejs diagnostyki cyfrowej, aby monitorować parametry optyczne i elektryczne.

Zalecenia

Aby uzyskać najlepszą wydajność, używaj wysokiej jakości światłowodu jednomodowego i kabli krosowych duplex LC, upewnij się, że oba końce są skonfigurowane do 1000BASE-ZX na 1550 nm i upewnij się, że urządzenie hosta obsługuje funkcję DDM/DOM, jeśli wymagana jest zdalna diagnostyka. Przestrzegaj środków ostrożności ESD podczas obchodzenia się z nadajnikiem i zakładaj zaślepkę na złącze optyczne, gdy nie jest używane, aby chronić interfejs światłowodowy.
