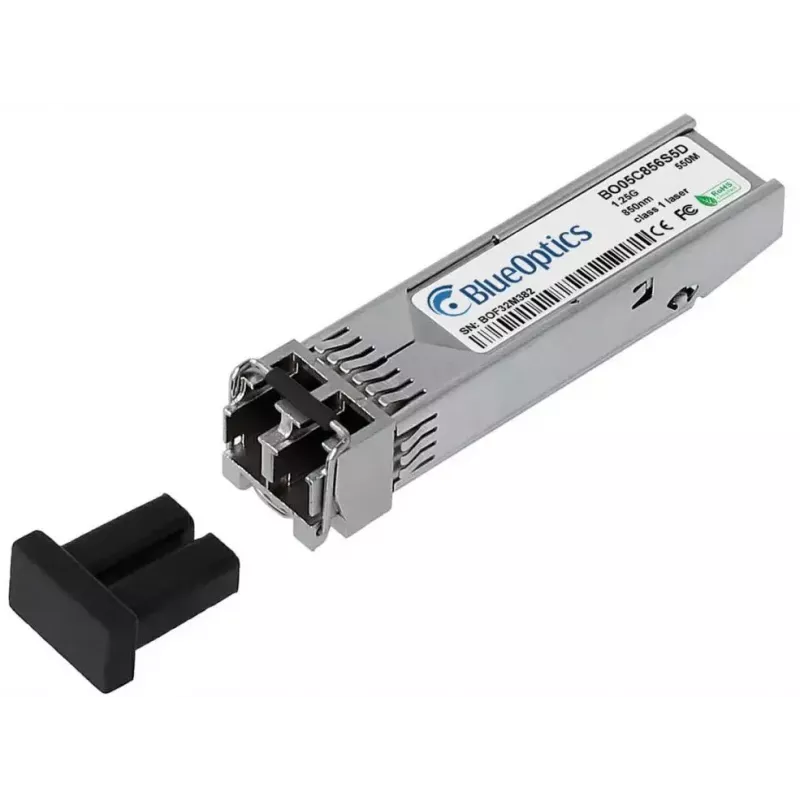

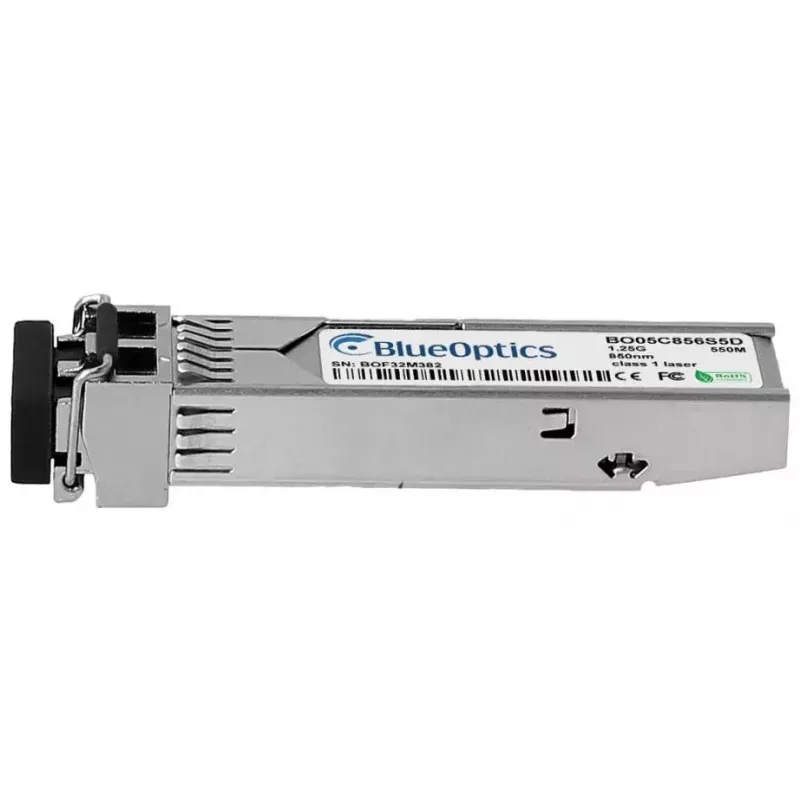

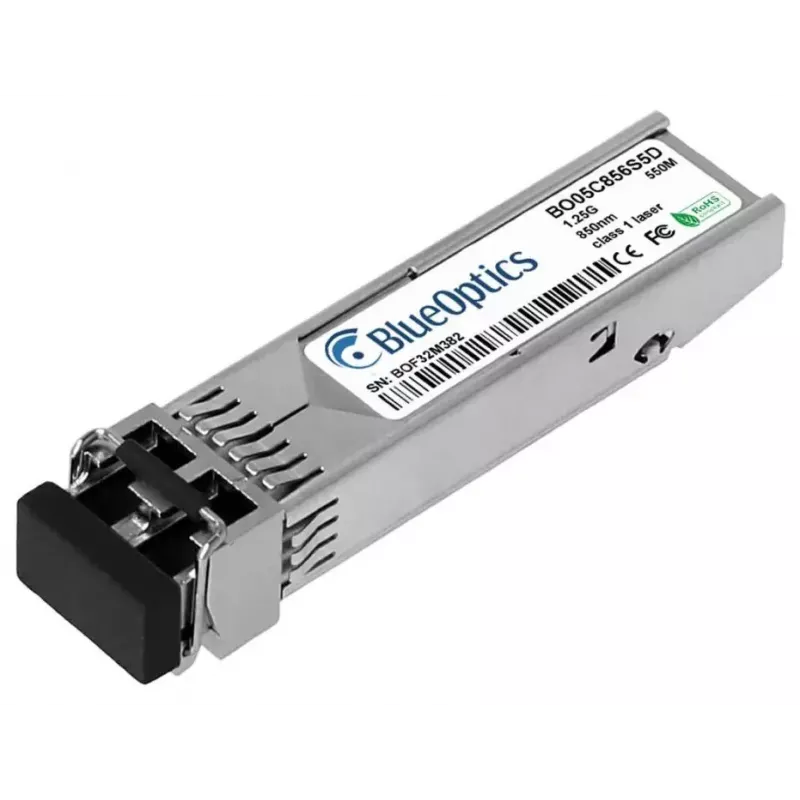

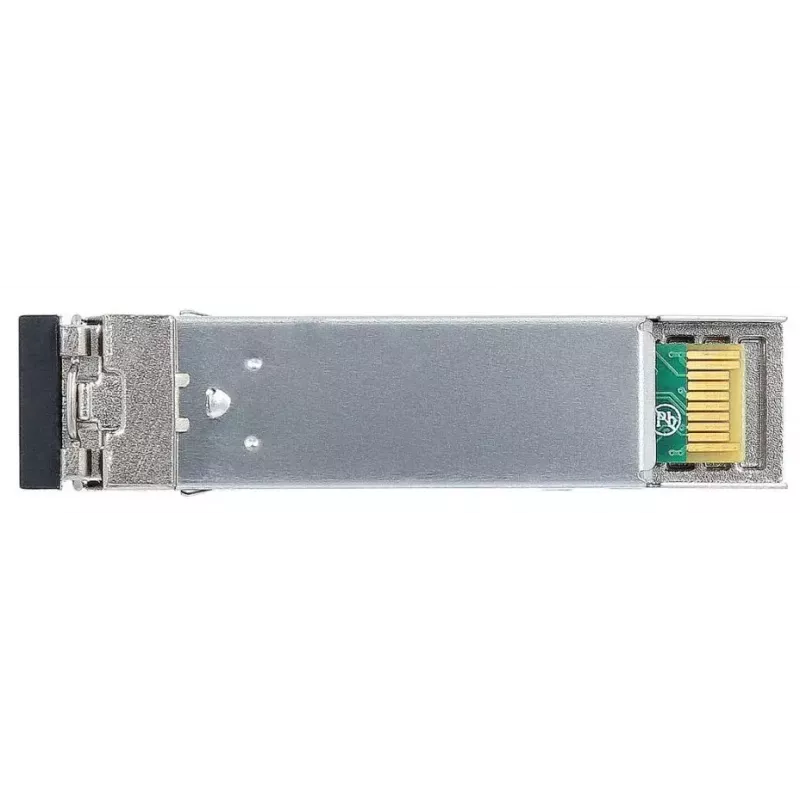

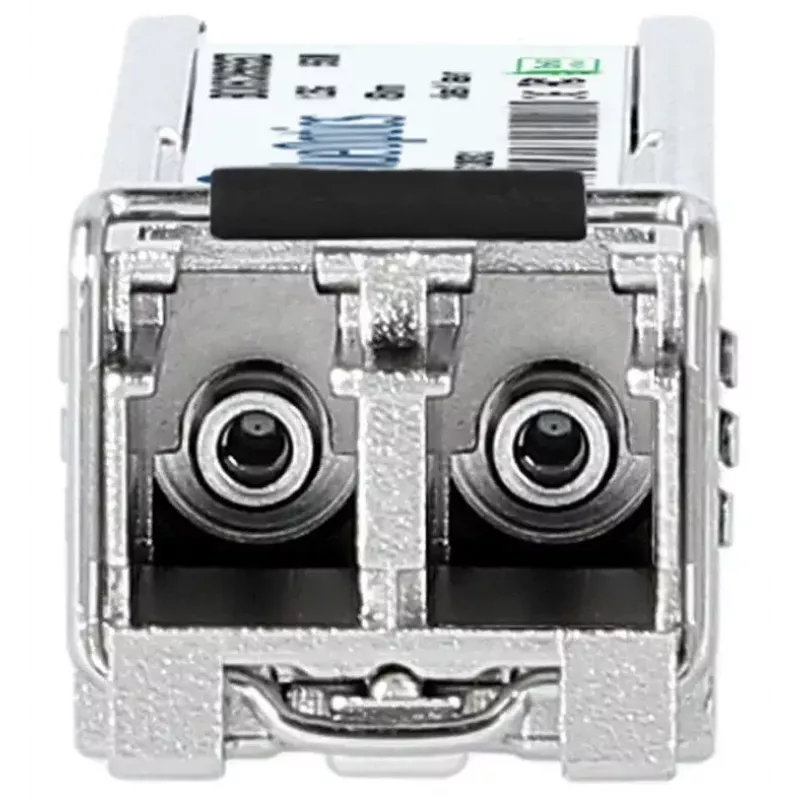

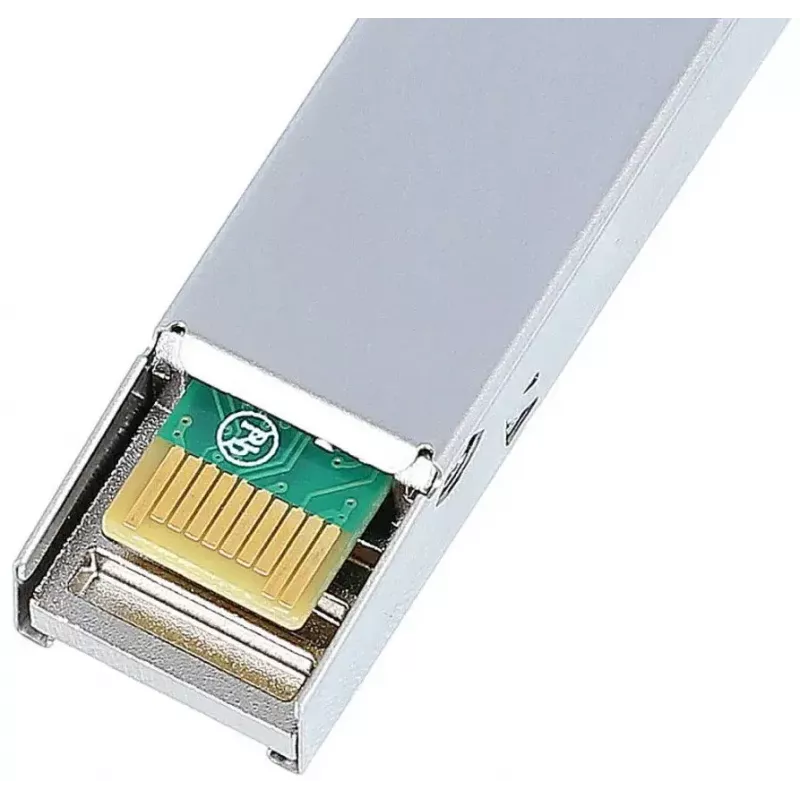

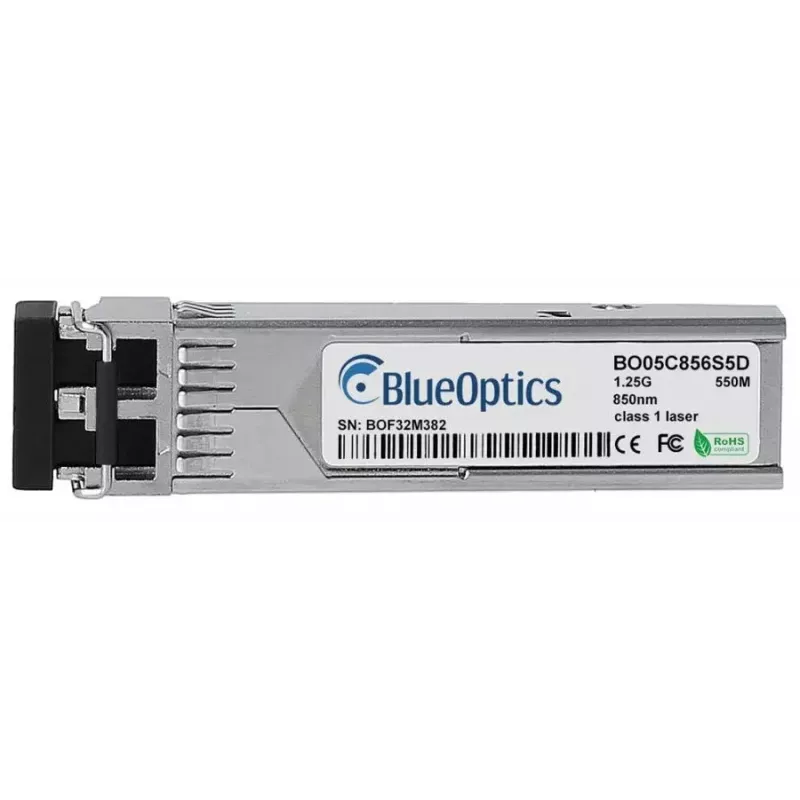

Moduł nadajnika SFP BlueOptics SFP-500M-FNSR-BO 1250 Mbit/s 850 nm

BlueOptics SFP-500M-FNSR-BO to mały, wtykany moduł nadajnika światłowodowego SFP (ang. small form-factor pluggable) przeznaczony do łączy o przepustowości 1,25 Gbit/s. Działa przy długości fali 850 nm, wykorzystuje złącze duplex LC do włókien wielomodowych i zapewnia kompaktową metalową obudowę o nominalnym napięciu zasilania 3,3 V oraz lekką konstrukcję ważącą około 3 g. Moduł jest kompatybilny ze standardowymi interfejsami SFP i jest przeznaczony do niezawodnej łączności optycznej krótkiego zasięgu w przełącznikach, routerach i innych urządzeniach sieciowych obsługujących moduły 1000Base-SX.

Zalety

Nadajnik łączy standardowy interfejs SFP z transmisją optyczną przy długości fali 850 nm, umożliwiając interoperacyjność z urządzeniami zgodnymi z profilem SFP MSA/1000Base-SX. Metalowa obudowa zapewnia wytrzymałość mechaniczną i stabilność termiczną w instalacjach rackowych i obudowach. Niska waga i możliwość hot-plug modułu SFP upraszczają instalację i wymianę. Konstrukcja modułu jest przeznaczona do łączy światłowodowych wielomodowych, zapewniając typowe odległości krótkiego zasięgu zgodne ze standardami włókien wielomodowych, przy jednoczesnym ograniczeniu wymagań zasilania do napięcia wejściowego 3,3 V.

Zastosowanie

Kluczowe dane techniczne

Sposób użycia

Wyłącz zasilanie lub postępuj zgodnie z procedurami hot-swap zalecanymi przez producenta sprzętu, a następnie włóż moduł SFP do portu SFP, aż zostanie prawidłowo osadzony. Podłącz kable krosowe światłowodowe wielomodowe duplex LC do portów nadajnika i odbiornika, upewniając się co do właściwej polaryzacji. Sprawdź stan łącza za pomocą wskaźników LED urządzenia hosta lub interfejsu zarządzania. Jeśli host obsługuje diagnostykę cyfrową (DDM/DOM), włącz lub prześlij zapytanie do interfejsu, aby monitorować takie parametry, jak napięcie zasilania, moc optyczna i temperatura, o ile są obsługiwane przez system.

Zalecenia

Używaj kabli krosowych światłowodowych wielomodowych o odpowiednich klasach włókna (OM1/OM2/OM3/OM4), aby osiągnąć oczekiwane odległości krótkiego zasięgu; utrzymuj powierzchnie czołowe włókien w czystości i postępuj zgodnie z wytycznymi producenta dotyczącymi hot-plug oraz ochrony przed ESD. Przed wdrożeniem zweryfikuj zgodność z oprogramowaniem sprzętowym urządzenia docelowego lub listami kompatybilności producenta, aby zapewnić pełną funkcjonalność.
