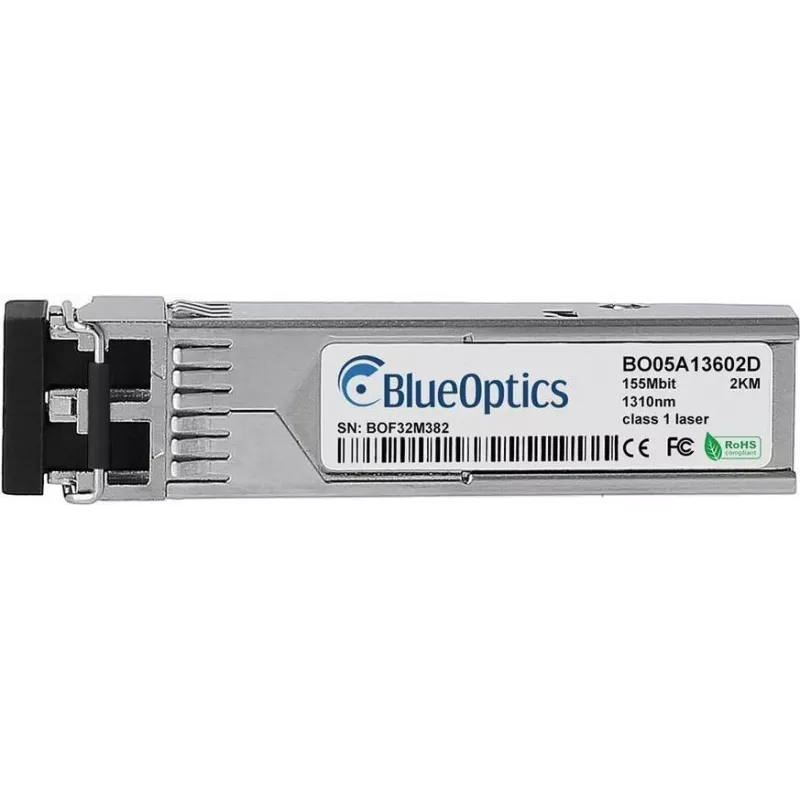

Moduł nadajnika SFP BlueOptics SFP-FE-SX-MM1310-A-BO 155 Mbit/s 1310 nm

BlueOptics SFP-FE-SX-MM1310-A-BO to kompaktowy światłowodowy moduł nadajnika SFP zaprojektowany do łączy optycznych 100BASE-FX i podobnych, z maksymalną szybkością przesyłania danych 155 Mbit/s. Działając na długości fali 1310 nm i umieszczony w metalowej obudowie, moduł zapewnia niezawodną transmisję po włóknie wielomodowym na odległość do 2000 m. Nadajnik wykorzystuje standardowy format SFP z łącznością dupleksową LC i wymaga napięcia zasilania 3,3 V. Dzięki niskiej wadze około 3 g nadaje się do gęstych instalacji i jest kompatybilny z gniazdami SFP zgodnymi z MSA w przełącznikach sieciowych, routerach i innych urządzeniach komunikacyjnych.

Zalety

Moduł łączy metalową obudowę zapewniającą wytrzymałość mechaniczną ze standardowym w branży formatem SFP, umożliwiając łatwą instalację hot-plug. Obsługuje transmisję optyczną po włóknie wielomodowym przy 1310 nm, umożliwiając zasięg do 2 km i stabilne szybkości transmisji danych do 155 Mbit/s. Niewielki rozmiar i niska waga ułatwiają wdrażanie w systemach piętrowych lub o ograniczonej przestrzeni. Nadajnik jest produkowany zgodnie z wytycznymi MSA, aby zapewnić interoperacyjność ze sprzętem obsługującym równoważne moduły SFP 100BASE-FX.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj nadajnik w gnieździe modułu kompatybilnym z SFP w urządzeniu sieciowym, gdy port hosta jest zasilany zgodnie z instrukcjami dostawcy urządzenia. Używaj kabli krosowych światłowodowych dupleksowych LC i upewnij się, że włókna nadawcze (TX) i odbiorcze (RX) są prawidłowo połączone między punktami końcowymi. Skonfiguruj port urządzenia hosta pod kątem oczekiwanej szybkości łącza i sprawdź stan łącza optycznego. Podczas obsługi modułu przestrzegaj środków ostrożności dotyczących wyładowań elektrostatycznych (ESD) i trzymaj zaślepki ochronne na portach światłowodowych, gdy nie są podłączone, aby uniknąć zanieczyszczenia.

Zalecenia

Aby uzyskać optymalną wydajność, dobierz nadajnik do włókna wielomodowego przystosowanego do pracy przy 1310 nm i używaj wysokiej jakości kabli krosowych dupleksowych LC. Sprawdź, czy docelowe urządzenie obsługuje moduły SFP 100BASE-FX zgodne z MSA i, jeśli to możliwe, włącz cyfrowe monitorowanie diagnostyczne (DDM/DOM) w hoście, aby monitorować napięcie zasilania, prąd polaryzacji lasera, moc wyjściową/wejściową i temperaturę. Przechowuj moduł w czystym, suchym środowisku i unikaj dotykania powierzchni czołowych optyki, aby utrzymać jakość łącza.
