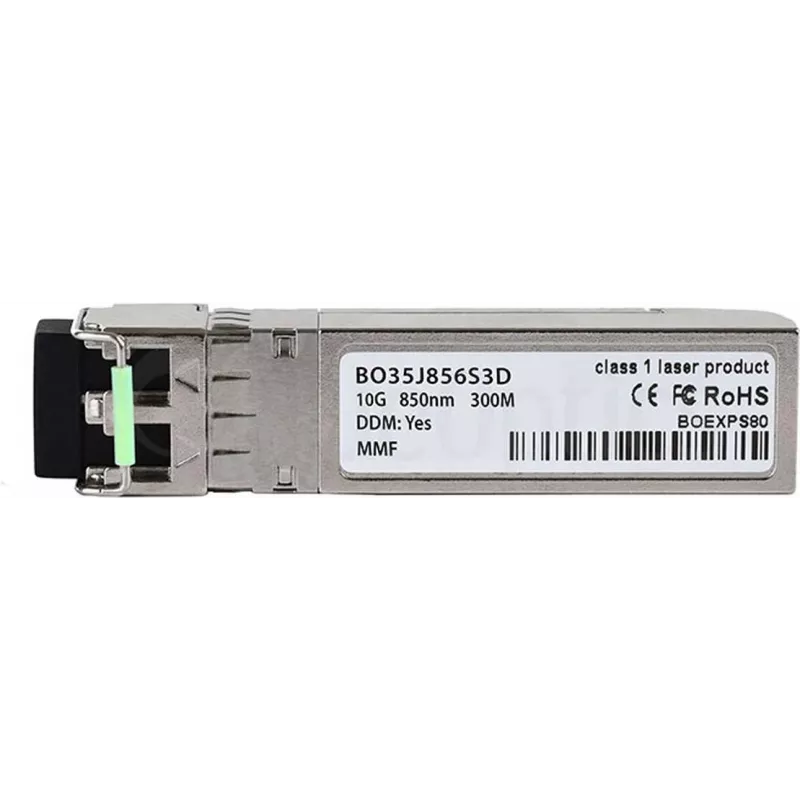

Moduł nadajnika sieciowego CBO 455883-B21-BO SFP+ 10 000 Mbit/s 850 nm

CBO 455883-B21-BO to moduł nadajnika sieciowego SFP+ zaprojektowany dla łączy 10 000 Mbit/s przez światłowód wielomodowy przy użyciu długości fali 850 nm. Moduł obsługuje połączenia krótkiego zasięgu typowe dla łączy uplink serwer-przełącznik, łączy top-of-rack i portów agregacji w centrach danych lub środowiskach sieci LAN przedsiębiorstw. Jego obudowa SFP+ z możliwością hot-pluggable umożliwia szybką wymianę lub modernizację bez wyłączania urządzenia hosta.

Zalety

Nadajnik zapewnia kompaktowy interfejs 10 Gbps z niskim poborem mocy oraz standaryzowanymi charakterystykami elektrycznymi i optycznymi kompatybilnymi z portami SFP+. Konstrukcja wielomodowa 850 nm umożliwia ekonomiczną łączność krótkiego zasięgu przez powszechnie stosowane światłowody wielomodowe i kable krosowe. Możliwość hot-pluggable i standaryzowane złącze ułatwiają instalację i konserwację w sprzęcie sieciowym montowanym w szafach i modułowym.

Odpowiedni do

• Łącza uplink serwer-przełącznik 10 Gbps w centrach danych
• Łącza top-of-rack i agregacji przez światłowód wielomodowy
• Szybkie połączenia między przełącznikami a macierzami pamięci masowej w tym samym budynku
• Modernizacje światłowodów krótkiego zasięgu, gdzie dostępne są porty SFP+

Kluczowe specyfikacje

• Obudowa: SFP+ (hot-pluggable)
• Szybkość transmisji danych: 10 000 Mbit/s (10 Gbps)
• Długość fali optycznej: 850 nm
• Typ światłowodu: światłowód wielomodowy (łącza krótkiego zasięgu)
• Typ złącza: duplex LC
• Typowy dystans zastosowania: łącza wielomodowe krótkiego zasięgu (w zależności od klasy światłowodu i mocy nadajnika)

Jak używać

Włóż nadajnik SFP+ do kompatybilnego portu SFP+ w przełączniku, karcie sieciowej serwera lub gnieździe modułu optycznego, gdy host jest włączony, upewniając się co do prawidłowej orientacji, aż mocno osadzi się. Podłącz kable krosowe duplex LC wielomodowe między nadajnikami na każdym końcu, przestrzegając prawidłowego parowania transmisji/odbioru. Po włożeniu sprawdź diody LED łącza i status interfejsu hosta, aby zweryfikować negocjację przy 10 Gbps. Jeśli wymagane, skonfiguruj urządzenie hosta lub porty przełącznika dla odpowiednich ustawień szybkości i dupleksu oraz potwierdź, że typ światłowodu i dystans odpowiadają konstrukcji nadajnika krótkiego zasięgu.

Rekomendacje

Używaj wysokiej jakości światłowodu wielomodowego OM3/OM4 oraz certyfikowanych kabli krosowych LC duplex, aby osiągnąć niezawodne łącza 10 Gbps na krótkich dystansach. Unikaj zginania światłowodu poza granice promienia gięcia określone przez producenta i upewnij się, że czoła światłowodów są czyste przed włożeniem, aby zapobiec utracie sygnału. Do wymiany lub modernizacji wykorzystaj możliwość hot-pluggable do zamiany nadajników bez przestoju systemu, ale postępuj zgodnie z wytycznymi dostawcy hosta dotyczącymi bezpiecznych procedur hot-swap.
