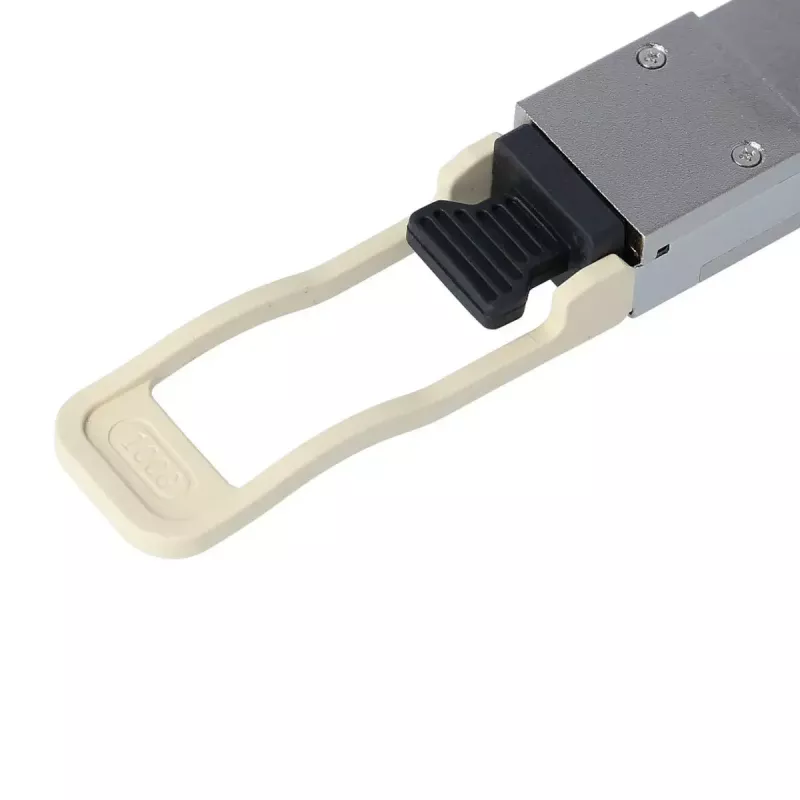

Moduł nadawczo-odbiorczy 100G QSFP28 BlueOptics 100G-QSFP28-SR4-EN-BO 100000 Mbit/s 850 nm

BlueOptics 100G-QSFP28-SR4-EN-BO to nadajnik-odbiornik światłowodowy wielomodowy QSFP28 zaprojektowany do zastosowań 100GBASE-SR4 w centrach danych i środowiskach sieciowych o wysokiej gęstości. Obsługuje łączną przepływność 100000 Mbit/s przez równoległe włókno wielomodowe za pomocą złącza MPO/MTP i działa na długości fali 850 nm. Moduł jest kompaktowy i lekki (około 40 g), zgodny ze specyfikacjami mechanicznymi i elektrycznymi QSFP28 MSA oraz zapewnia łączność 100 Gigabit Ethernet z możliwością hot-plug dla przełączników, routerów i urządzeń agregacji optycznej akceptujących optykę QSFP28 SR4.

Zalety

Nadajnik-odbiornik zapewnia standardową łączność QSFP28 kompatybilną ze sprzętem obsługującym 100GBASE-SR4, umożliwiając łącza o wysokiej przepustowości na typowych dystansach dla włókien wielomodowych. Zbudowany zgodnie z wytycznymi MSA, obsługuje diagnostykę cyfrową (DDM/DOM) do monitorowania w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, mocy nadawanej, mocy odbieranej i temperatury. Dzięki łączności MPO/MTP i sprawdzonym komponentom optycznym moduł oferuje przewidywalną wydajność, niską podatność na zakłócenia elektromagnetyczne właściwą dla światłowodów oraz małą obudowę odpowiednią do szaf o dużej gęstości.

Zastosowanie

• Łącza szkieletowe 100 Gigabit Ethernet w centrach danych
• Połączenia między przełącznikami w sieciach kampusowych i korporacyjnych
• Wysokoprzepustowe połączenia między serwerami, macierzami pamięci i urządzeniami agregacyjnymi
• Łącza światłowodowe wielomodowe krótkiego zasięgu (do typowych odległości OM3/OM4 dla SR4)

Kluczowe specyfikacje

• Typ interfejsu: QSFP28 (złącze MPO/MTP)
• Przepływność: 100000 Mbit/s łącznie (100G)
• Długość fali: 850 nm (nadawanie i odbiór)
• Typ włókna: włókno wielomodowe, optyka równoległa 4-torowa (SR4)
• Obudowa: QSFP28, hot-pluggable
• Waga: około 0.04 kg
• Diagnostyka cyfrowa: obsługa DDM/DOM (zgodna z MSA SFF-8472)

Sposób użycia

Zainstaluj moduł QSFP28 w kompatybilnym porcie QSFP28, aż moduł pewnie się osadzi i zatrzaśnie się zatrzask mocujący. Podłącz wielomodowy kabel krosowy MPO/MTP do nadajnika-odbiornika, upewniając się, że polaryzacja jest prawidłowa i zastosowano odpowiedni typ włókna (OM3/OM4 w zależności od potrzeb). Sprawdź, czy urządzenie hosta rozpoznaje moduł i, jeśli to konieczne, włącz lub potwierdź monitorowanie DDM/DOM w interfejsie zarządzania sprzętem sieciowym, aby uzyskać dostęp do danych diagnostycznych. W przypadku bezpiecznego podłączania na gorąco postępuj zgodnie z wytycznymi producenta hosta dotyczącymi wkładania i wyjmowania oraz zapewnij środki ostrożności przed wyładowaniami elektrostatycznymi podczas obsługi.

Zalecenia

Używaj certyfikowanych wielomodowych kabli krosowych MPO/MTP oraz odpowiednich rozgałęźników lub paneli krosowych, aby zachować integralność sygnału. Dopasuj klasę okablowania (OM3/OM4) i utrzymuj prawidłową polaryzację podczas łączenia torów SR4. Sprawdź, czy sprzęt sieciowy obsługuje moduły QSFP28 100GBASE-SR4 i funkcje monitorowania DDM/DOM. Aby uzyskać optymalną wydajność łącza, minimalizuj zgięcia i naprężenia na trasach światłowodowych oraz wykonaj testy łącza po instalacji.
