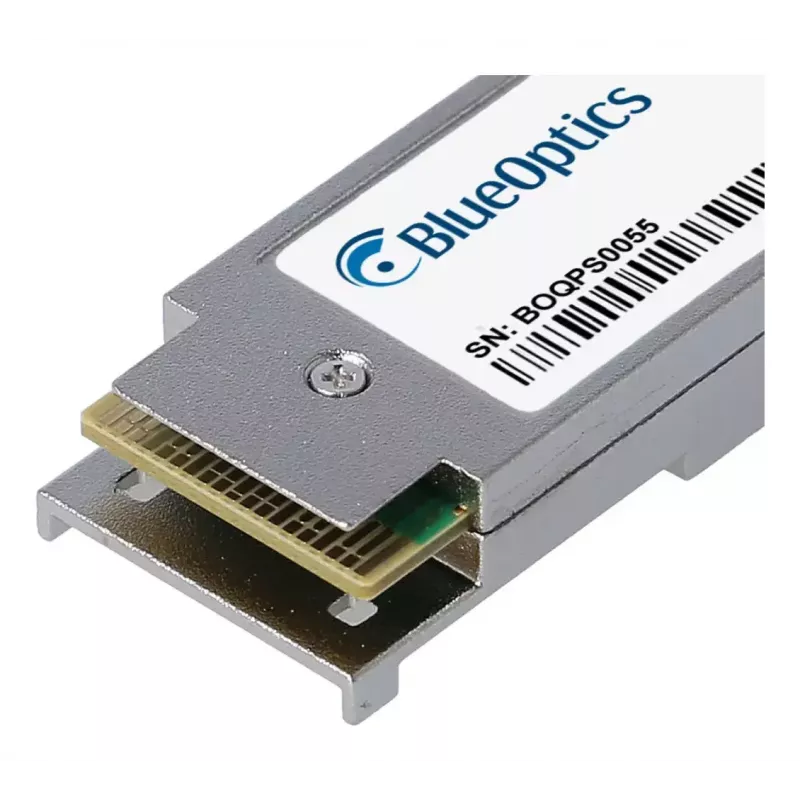

Moduł nadawczo-odbiorczy QSFP BlueOptics QSFP-100G-LR4L-WDM1300-BO 100000 Mbit/s

BlueOptics QSFP-100G-LR4L-WDM1300-BO to moduł nadawczo-odbiorczy światłowodowy QSFP28 zaprojektowany do łączy optycznych 100 Gbit/s przez światłowód jednomodowy. Obsługuje złącza duplex LC, maksymalną odległość łącza do 2000 m i jest dostarczany w kompaktowej, srebrnej obudowie o wadze około 40 g. Moduł wykorzystuje optykę LR4L opartą na CWDM w formacie QSFP i zawiera diagnostykę cyfrową do monitorowania w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, mocy nadawczej, mocy odbiorczej i temperatury, gdy jest to obsługiwane przez sprzęt hosta.

Zalety

Ten nadajnik-odbiornik QSFP zapewnia przepustowość 100 Gbit/s w małej, znormalizowanej obudowie QSFP28, która upraszcza integrację z przełącznikami, routerami i systemami pamięci masowej akceptującymi moduły QSFP. Interfejs duplex LC stanowi powszechnie stosowane zakończenie światłowodowe, a konstrukcja CWDM LR4L umożliwia rozszerzony zasięg do 2 km przez światłowód jednomodowy. Zintegrowana diagnostyka cyfrowa pozwala na zdalne monitorowanie kluczowych parametrów optycznych i elektrycznych, wspierając rozwiązywanie problemów i konserwację.

Przeznaczony do

Kluczowe specyfikacje

Sposób użycia

Zainstaluj BlueOptics QSFP-100G-LR4L-WDM1300-BO w kompatybilnym porcie QSFP28, postępując zgodnie z wytycznymi producenta urządzenia dotyczącymi wkładania i hot-plug. Podłącz kable krosowe światłowodowe jednomodowe zakończone złączami duplex LC do złączy LC modułu, przestrzegając poprawnej orientacji nadawania/odbioru. Upewnij się, że sprzęt hosta obsługuje interfejs QSFP28 i, jeśli jest to wymagane, monitorowanie DDM/DOM, aby uzyskać dostęp do wartości diagnostycznych. Po zakończeniu fizycznej instalacji potwierdź stan łącza i wynegocjuj żądany protokół 100G na obu punktach końcowych zgodnie z procedurami konfiguracji sieci.

Zalecenia

Używaj wysokiej jakości jednomodowych kabli krosowych LC i odpowiednich paneli krosowych, aby osiągnąć określony zasięg i jakość sygnału. Upewnij się, że nadajnik-odbiornik jest używany w sprzęcie obsługującym 100GBASE-CWDM4 lub kompatybilne moduły QSFP28 i włącz DDM/DOM w systemie hosta, jeśli potrzebne jest zdalne monitorowanie. Unikaj narażania na nadmierny kurz, wilgoć lub obciążenia mechaniczne podczas instalacji i przechowuj zapasowe moduły w antystatycznym opakowaniu.
