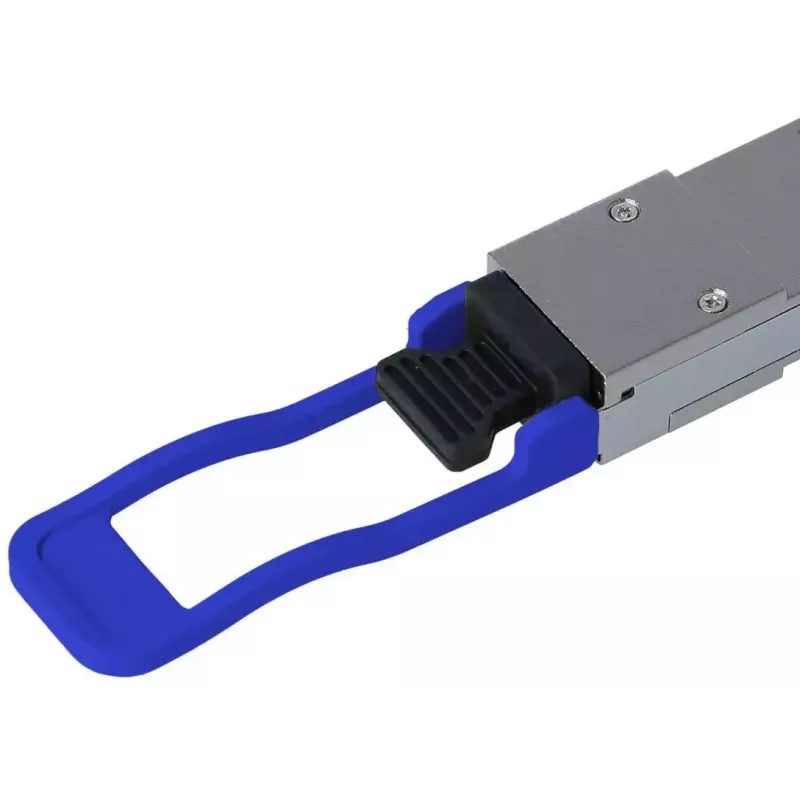

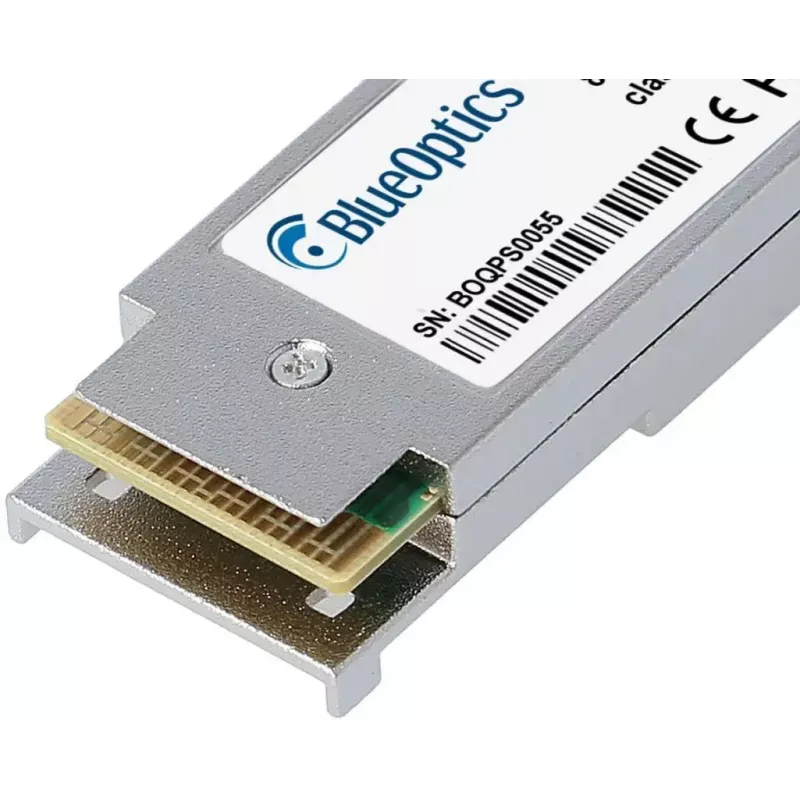

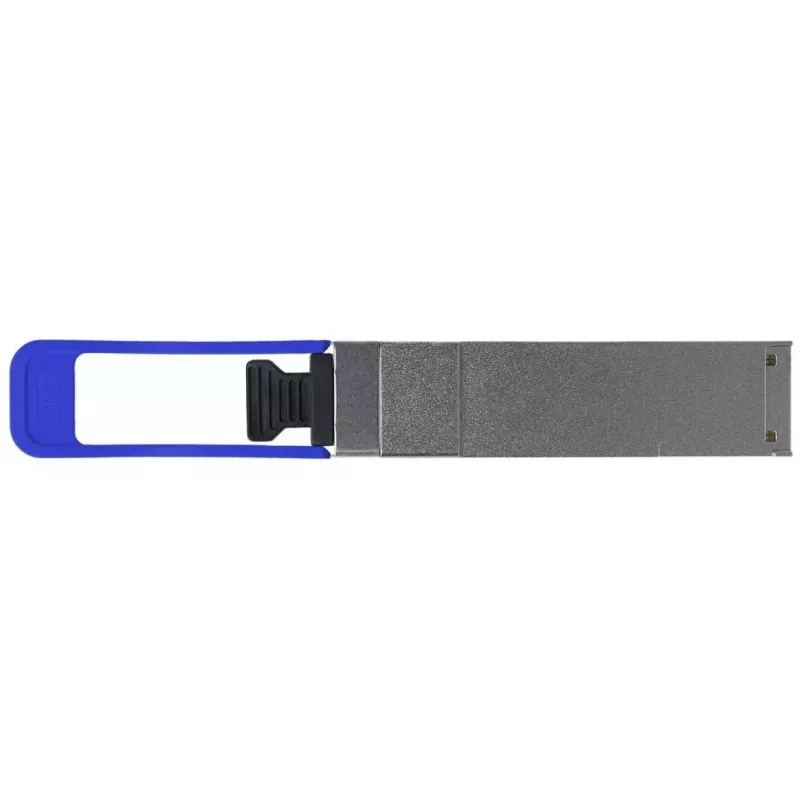

Moduł nadawczo-odbiorczy QSFP BlueOptics QSFP-LR4-BI-BO światłowodowy 10km

BlueOptics QSFP-LR4-BI-BO to światłowodowy moduł nadawczo-odbiorczy QSFP zaprojektowany do 40G łączy optycznych przez światłowód jednomodowy o zasięgu do 10 000 metrów. Wykonany w aluminiowej obudowie i ważący około 20 gramów, moduł ten implementuje specyfikację 40GBASE-LR4 z łącznością LC duplex i obsługuje kanały nadawcze i odbiorcze oparte na CWDM. Jest przeznaczony do wdrożeń w centrach danych i przedsiębiorstwach, które wymagają dalekosiężnej, wysokoprzepustowej łączności optycznej i jest kompatybilny z platformami sprzętowymi zgodnymi z wytycznymi MSA QSFP.

Zalety

Nadajnik-odbiornik zapewnia zagregowaną przepustowość 40 Gb/s przy użyciu czterech linii CWDM i obsługuje transmisję na duże odległości do 10 km przez światłowód jednomodowy. Jego aluminiowa obudowa zapewnia fizyczną wytrzymałość przy niskiej wadze, a moduł jest zbudowany w formacie zgodnym z MSA, aby zapewnić interoperacyjność z kompatybilnymi przełącznikami, routerami i sprzętem pamięci masowej. Zintegrowane cyfrowe monitorowanie diagnostyczne (DDM/DOM, zgodne z SFF-8472) umożliwia zdalny pomiar napięcia zasilania, prądu polaryzacji lasera, optycznej mocy nadawania/odbioru i temperatury, co pomaga w konserwacji i rozwiązywaniu problemów.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Włóż moduł QSFP-LR4-BI-BO do kompatybilnego portu QSFP w przełączniku, routerze lub innym hoście nadajnika-odbiornika optycznego, gdy urządzenie jest wyłączone lub zgodnie z wytycznymi dostawcy dotyczącymi hot-plug. Podłącz jednomodowe kable krosowe LC duplex do złącza LC modułu, upewniając się, że orientacja nadawania/odbioru jest prawidłowa. Sprawdź, czy urządzenie hosta rozpoznaje moduł i czy parametry łącza (tryb 40G, obsługa DDM) są włączone zgodnie z wymaganiami. Użyj interfejsu zarządzania hosta lub narzędzi monitorujących, aby odczytać wartości DDM do bieżącej diagnostyki.

Zalecenia

Aby zapewnić optymalną wydajność i zgodność, używaj światłowodu jednomodowego i wysokiej jakości kabli krosowych LC duplex, sprawdź kompatybilność platformy hosta z modułami QSFP-LR4 zgodnymi z MSA i włącz monitorowanie DDM, jeśli jest obsługiwane przez Twój sprzęt. Utrzymuj złącza w czystości i przestrzegaj standardowych praktyk obchodzenia się ze światłowodami, aby utrzymać jakość sygnału i znamionowy zasięg 10 km.
