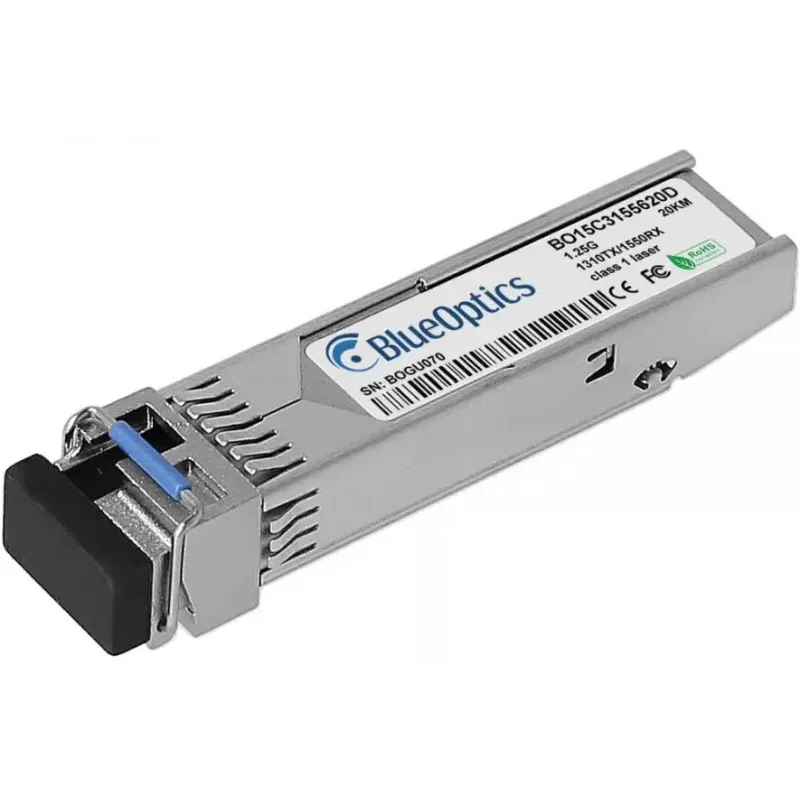

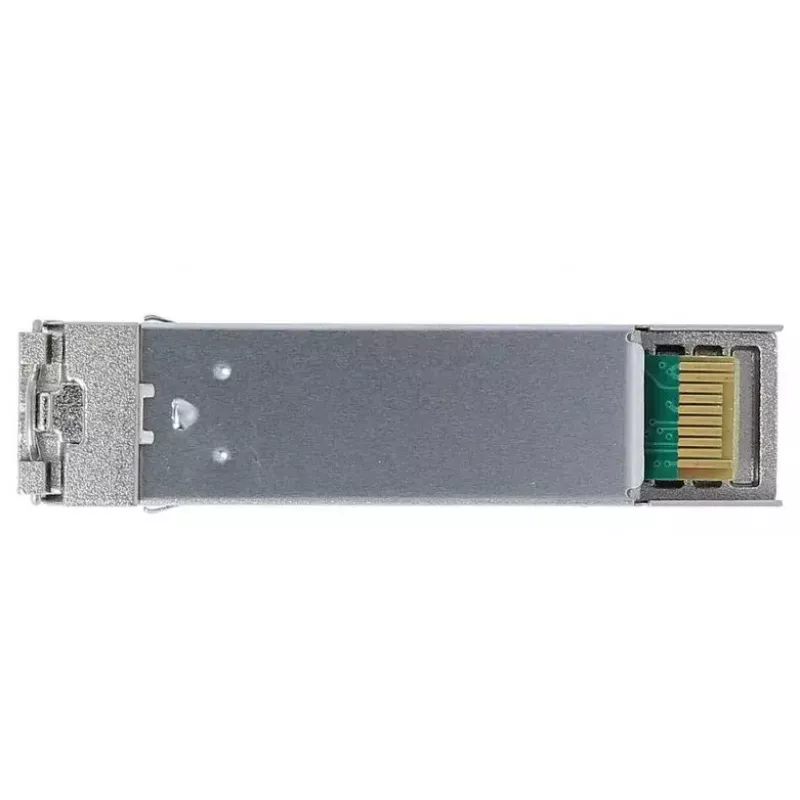

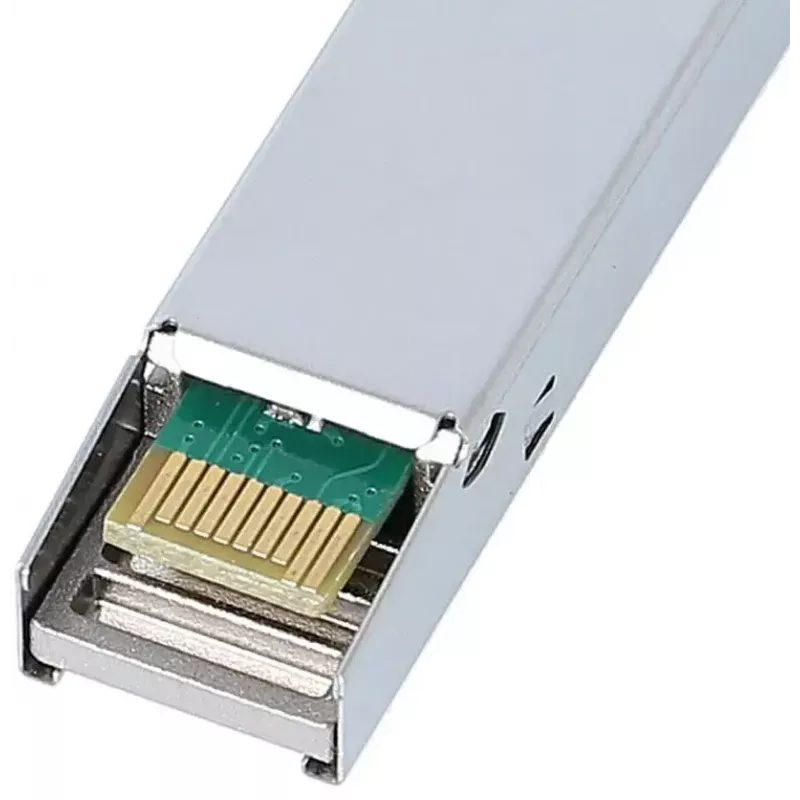

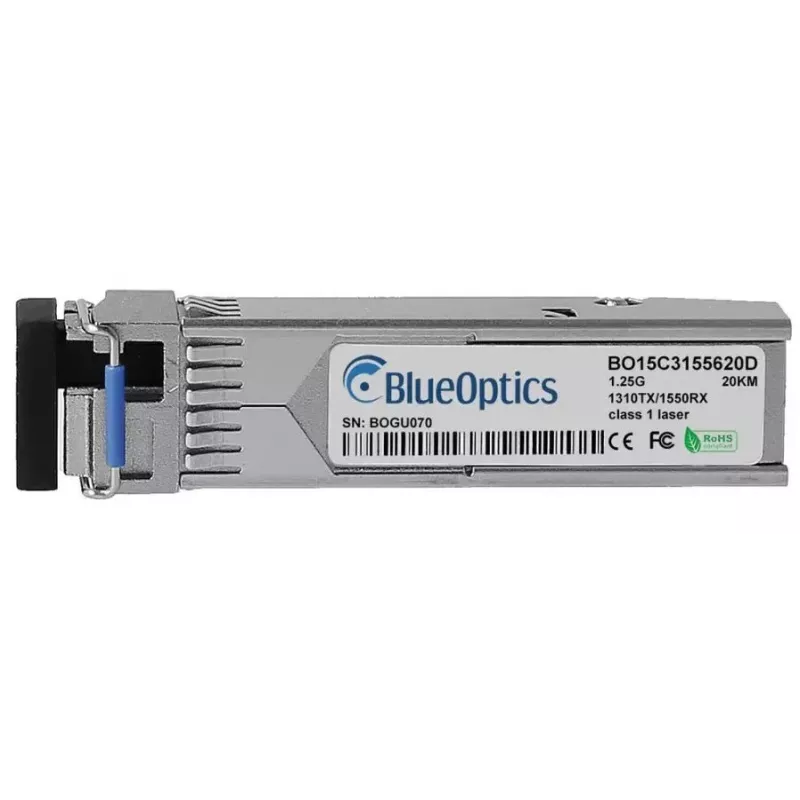

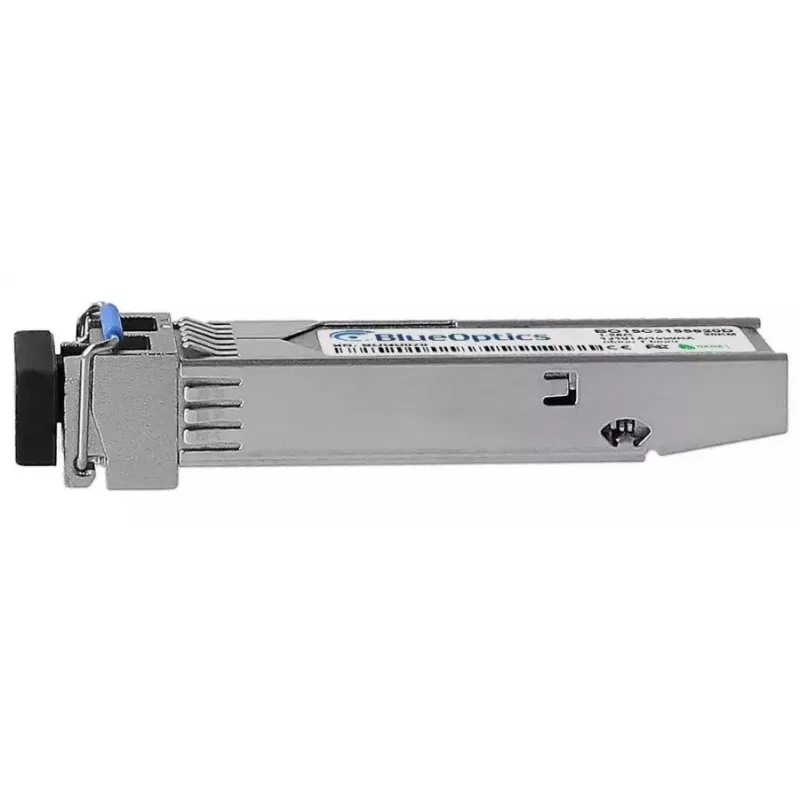

Moduł nadawczo-odbiorczy SFP BlueOptics 3HE00868CA-BO 1250 Mbit/s Światłowodowy

Moduł nadawczo-odbiorczy SFP BlueOptics 3HE00868CA-BO to kompaktowy moduł światłowodowy przeznaczony do sieci jednomodowych z maksymalną szybkością transmisji danych 1250 Mbit/s. Moduł ma format SFP i wykorzystuje złącze simplex LC (UPC). Działa przy napięciu wejściowym 3,3 V i pobiera prąd do 0,28 A, a jego wymiary fizyczne to około 13,9 mm (szer.) × 58,4 mm (głęb.) × 8,5 mm (wys.) i waga około 0,02 kg. Nadajnik-odbiornik obsługuje transmisję na odległość do 20 000 m i jest kompatybilny z urządzeniami akceptującymi moduły SFP zgodne z Alcatel Nokia 3HE00868CA oraz interfejsy SFP zgodne z MSA.

Zalety

Moduł BlueOptics 3HE00868CA-BO oferuje standardowy format SFP, który umożliwia łatwą instalację typu hot-plug w kompatybilnym sprzęcie sieciowym. Złącze jednomodowe LC i przepustowość 1250 Mbit/s pozwalają na obsługę typowych aplikacji Gigabit Ethernet i starszych łączy optycznych 1,25G na dużych odległościach do 20 km. Niewielkie rozmiary i niska waga modułu sprawiają, że nadaje się on do instalacji o dużej gęstości, a praca przy napięciu 3,3 V i umiarkowany pobór prądu zapewniają efektywne wykorzystanie energii. Zgodność z wymiarami i charakterystyką elektryczną SFP według MSA gwarantuje szeroką interoperacyjność ze sprzętem obsługującym równoważne moduły Alcatel Nokia.

Zastosowanie

• Łącza punkt-punkt przez światłowód jednomodowy do 20 km
• Łącza Gigabit Ethernet i starsze łącza optyczne 1,25 Gbps
• Zastosowanie w przełącznikach, routerach, konwerterach mediów i systemach pamięci masowej akceptujących moduły SFP
• Aktualizacje sieci, gdzie wymagany jest kompaktowy nadajnik-odbiornik SFP ze złączem LC

Kluczowe specyfikacje

• Format: Small Form-factor Pluggable (SFP)
• Maksymalna szybkość transmisji danych: 1250 Mbit/s
• Maksymalna odległość transmisji: 20 000 m (20 km)
• Typ włókna: Światłowód jednomodowy

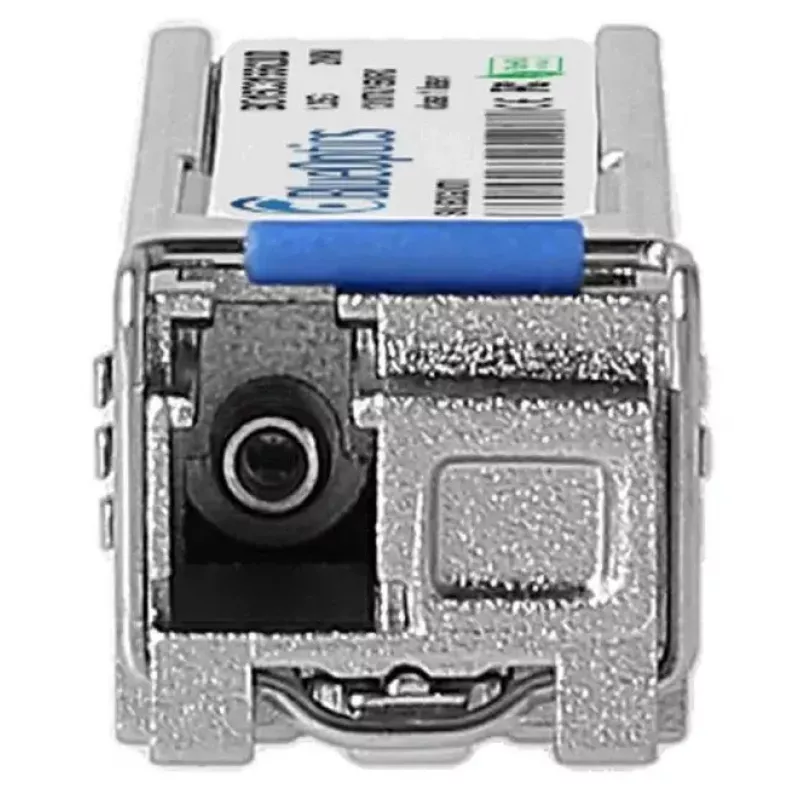

• Typ złącza: LC (UPC) simplex
• Napięcie zasilania: 3,3 V
• Maksymalny prąd: 0,28 A
• Wymiary (szer.×głęb.×wys.): 13,9 × 58,4 × 8,5 mm
• Waga: ok. 0,02 kg
• Kolor produktu: Srebrny

Sposób użycia

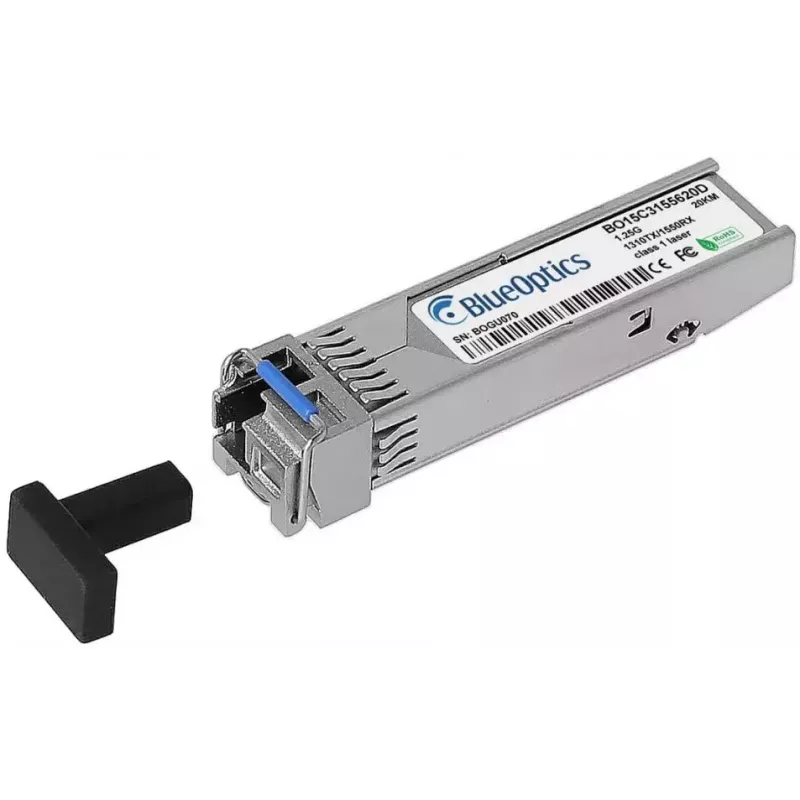

Przed włożeniem należy sprawdzić, czy urządzenie hosta obsługuje nadajniki-odbiorniki SFP oraz czy wszelkie wymagane ustawienia oprogramowania układowego lub programowego pozwalają na używanie modułów SFP innych firm. Z nadajnikiem-odbiornikiem należy obchodzić się, trzymając za obudowę i unikając dotykania złącza optycznego. Zdjąć zaślepki ochronne ze złącza LC i portu hosta, a następnie włożyć moduł do gniazda SFP, aż się zatrzaśnie. Podłączyć odpowiedni jednomodowy kabel krosowy LC, aby ustanowić łącze optyczne. W przypadku wyjmowania modułu należy najpierw wyłączyć port, jeśli jest to obsługiwane, a następnie nacisnąć zatrzask i wyciągnąć moduł prosto na zewnątrz. Regularnie kontrolować złącza i czyścić je odpowiednimi narzędziami do czyszczenia światłowodów, aby utrzymać jakość sygnału.

Zalecenia

Używać jednomodowych kabli krosowych LC o odpowiednim tłumieniu i jakości, upewnić się, że sparowane nadajniki-odbiorniki obsługują ten sam plan długości fal/kanałów, oraz potwierdzić, że urządzenie hosta obsługuje diagnostykę cyfrową (DDM/DOM), jeśli wymagane jest monitorowanie napięcia, prądu polaryzacji lasera, mocy wyjściowej/odbiorczej i temperatury. Nieużywane moduły przechowywać z zaślepkami ochronnymi w suchym, wolnym od kurzu środowisku i przestrzegać środków ostrożności ESD podczas obsługi.
