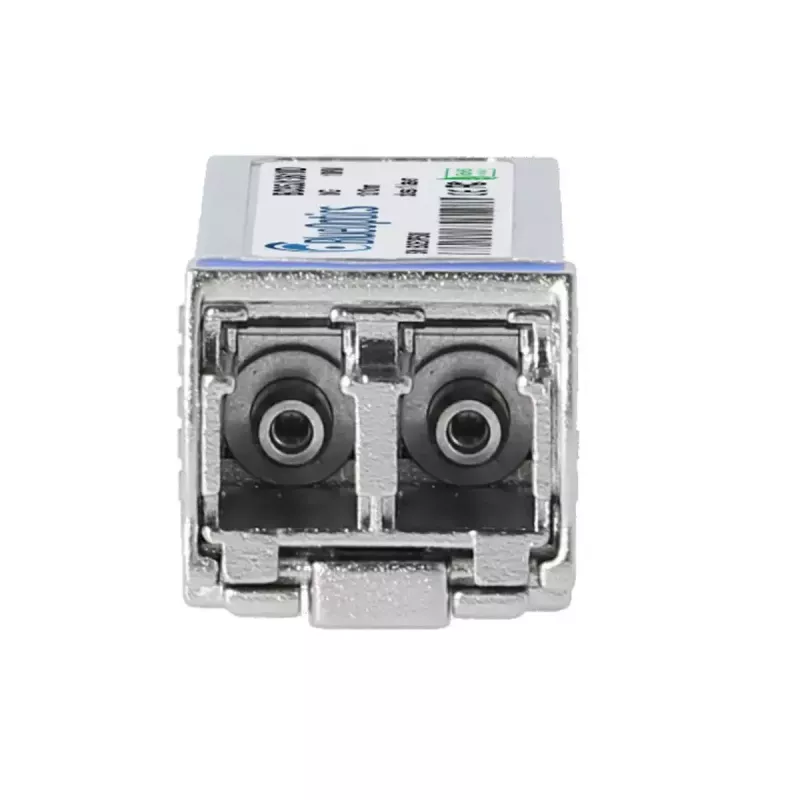

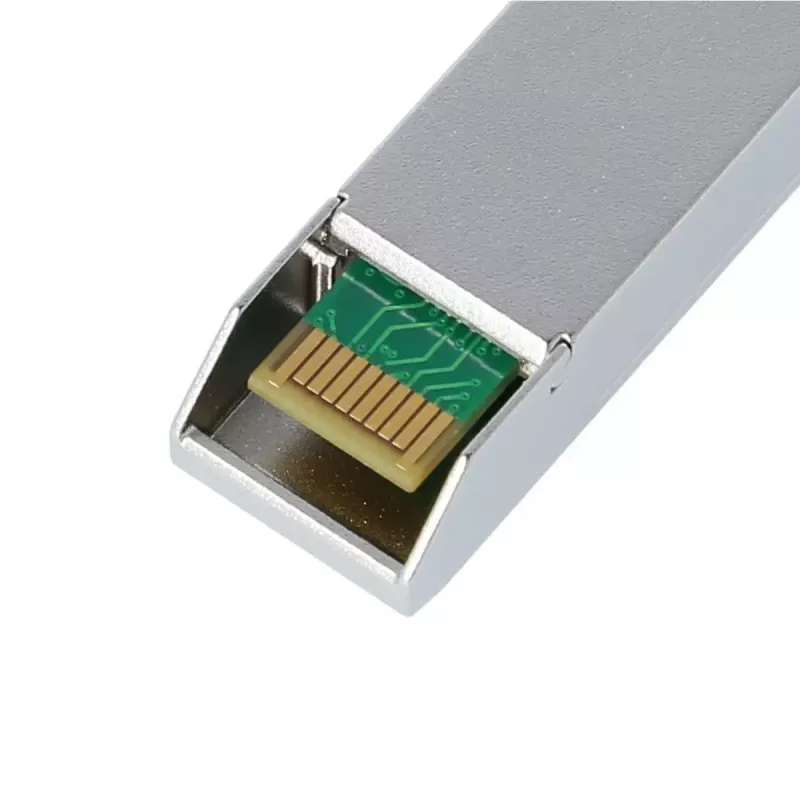

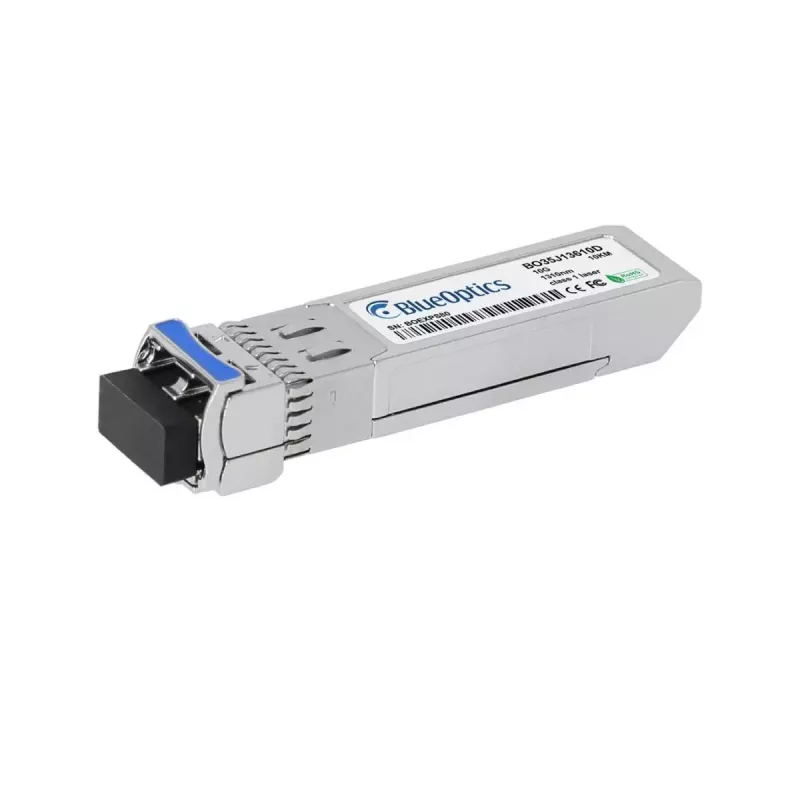

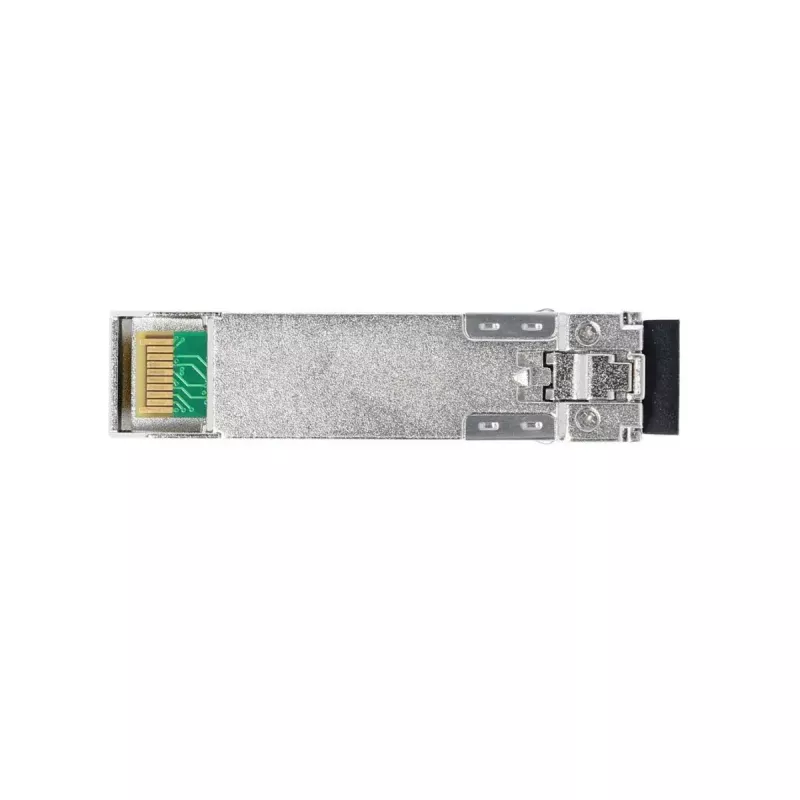

Moduł nadawczo-odbiorczy SFP+ BlueOptics 61497-BO Światłowodowy 10000 m

BlueOptics 61497-BO to światłowodowy moduł nadawczo-odbiorczy SFP+ przeznaczony do łącz jednomodowych 10GBASE-LR ze złączem duplex LC. Umieszczony w aluminiowej obudowie i ważący około 20 g, obsługuje optyczną transmisję danych z szybkością do 10 Gbit/s na odległość do 10 000 m (10 km). Moduł realizuje interfejsy elektryczne i optyczne zgodne z MSA i jest kompatybilny ze sprzętem obsługującym moduły SFP+ 10GBASE-LR, stanowiąc kompaktowe, lekkie rozwiązanie dla dalekosiężnych łączy 10 Gigabit Ethernet.

Zalety

Moduł łączy nadajnik i odbiornik 1310 nm do transmisji po włóknie jednomodowym, umożliwiając jednoczesne wysyłanie i odbiór przez połączenia duplex LC. Aluminiowa obudowa zapewnia wytrzymałość mechaniczną, zachowując niską wagę modułu dla łatwej obsługi i instalacji. Zgodność ze standardami MSA gwarantuje zamienność z innymi standardowymi portami SFP+ oraz szeroką kompatybilność z przełącznikami, routerami, systemami pamięci masowej i innymi urządzeniami sieciowymi. Moduł obsługuje typowe funkcje monitorowania przez DDM/DOM, gdy urządzenie nadrzędne zapewnia wsparcie, umożliwiając zdalne monitorowanie napięcia zasilania, prądu polaryzacji lasera, mocy wyjściowej, mocy odebranej i temperatury.

Zastosowanie

• Połączenia 10 Gigabit Ethernet po włóknie jednomodowym do 10 km
• Połączenia między przełącznikami, routerami i systemami pamięci masowej
• Szybkie łącza szkieletowe w centrach danych i sieciach korporacyjnych
• Aplikacje Fibre Channel over Ethernet oraz SDH/SONET do 10 Gbit/s

Kluczowe specyfikacje

• Format: SFP+ (10G)
• Długość fali: 1310 nm (nadawanie i odbiór)
• Maksymalna odległość transmisji: do 10 000 m (10 km) po włóknie jednomodowym
• Typ złącza: LC duplex
• Szybkość transmisji danych: do 10 Gbit/s
• Materiał obudowy: aluminium
• Waga: ok. 0,02 kg
• Interfejs elektryczny i optyczny zgodny z MSA
• Opcjonalne wsparcie cyfrowego monitorowania diagnostycznego (DDM/DOM) w zależności od urządzenia nadrzędnego

Sposób użycia

Włóż moduł SFP+ do kompatybilnego portu SFP+, postępując zgodnie z wytycznymi producenta urządzenia nadrzędnego. Podłącz odpowiedni jednomodowy kabel krosowy LC duplex do modułu, zachowując prawidłową orientację nadawania/odbioru. Upewnij się, że urządzenie nadrzędne obsługuje optykę 10GBASE-LR, a jeśli wymagane jest monitorowanie DDM/DOM, sprawdź, czy oprogramowanie układowe lub sterownik udostępniają te diagnostyki. Po włożeniu i podłączeniu kabla sprawdź status łącza na urządzeniu nadrzędnym, aby potwierdzić poprawną negocjację i poziomy sygnału optycznego.

Zalecenia

Dla optymalnej wydajności używaj włókna jednomodowego i wysokiej jakości kabli krosowych LC duplex, utrzymuj czoła złączy w czystości i zweryfikuj kompatybilność z docelowym przełącznikiem, routerem lub systemem pamięci masowej. Podczas wdrażania w sieciach produkcyjnych rozważ przetestowanie próbki modułu w docelowym sprzęcie, aby potwierdzić pełną interoperacyjność i dostępność diagnostyki.
