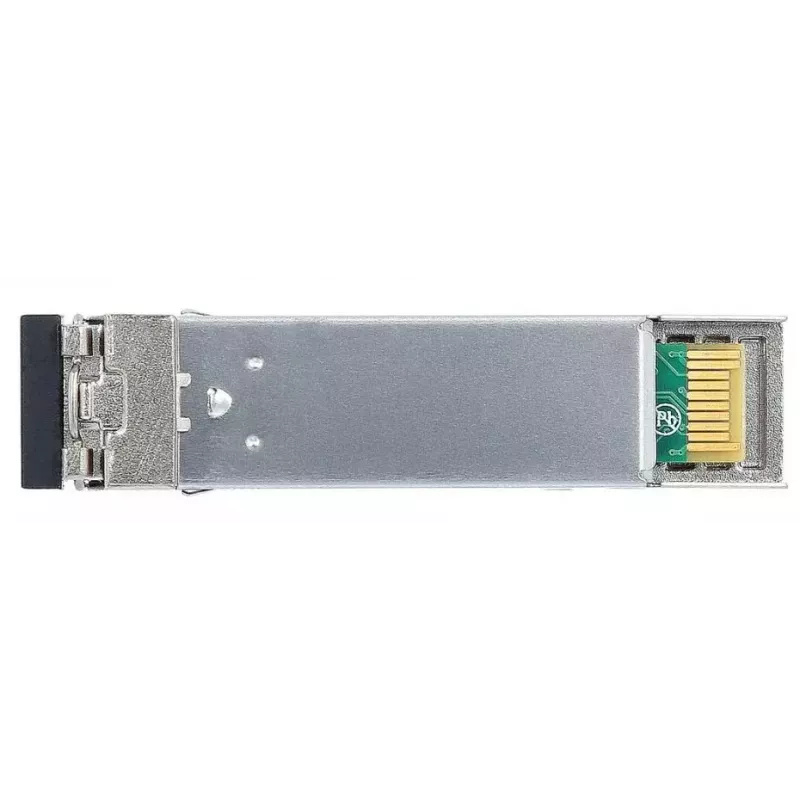

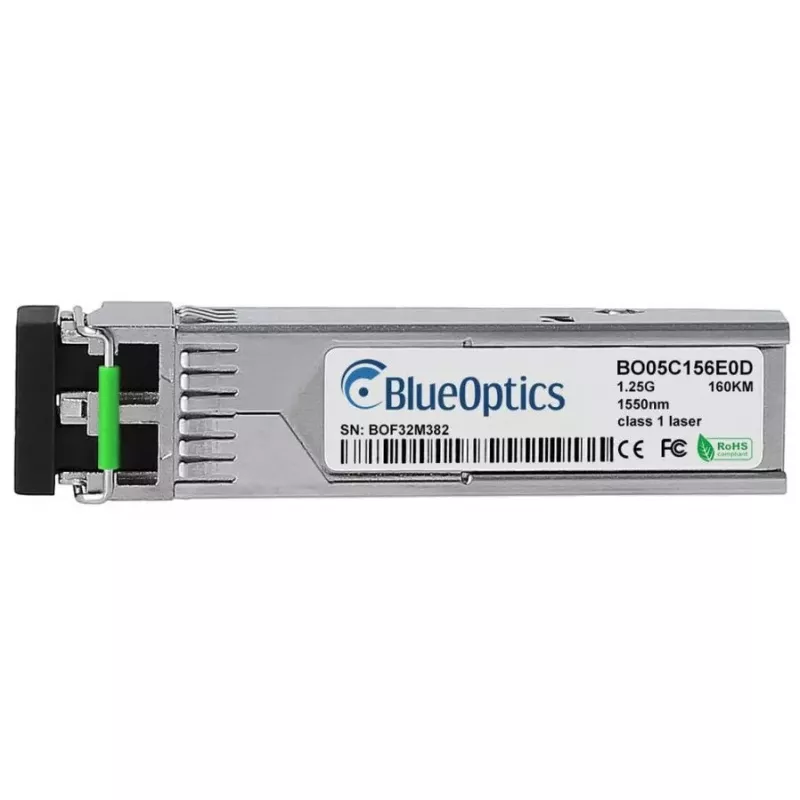

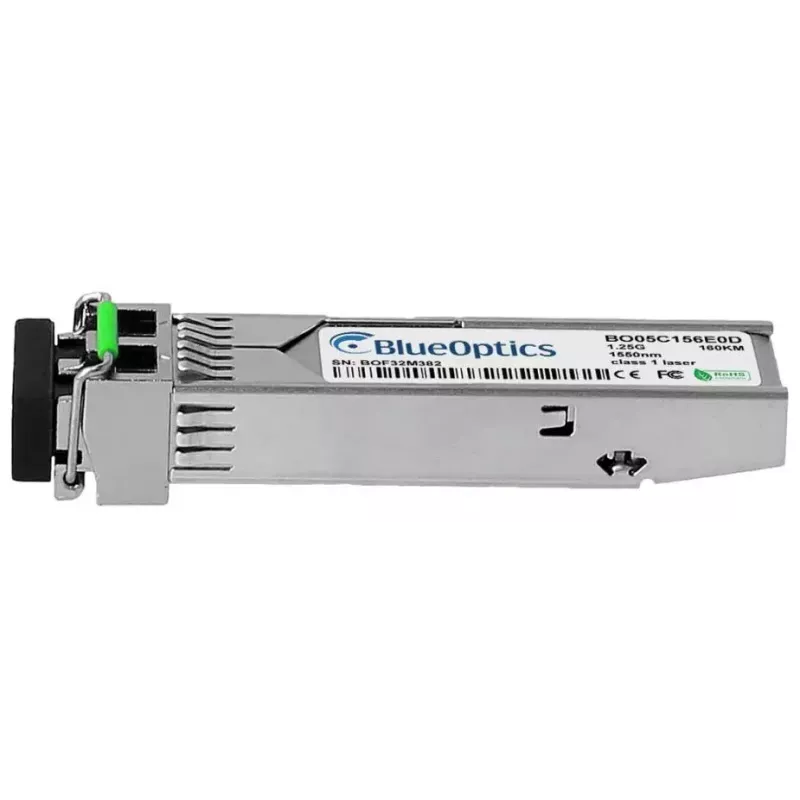

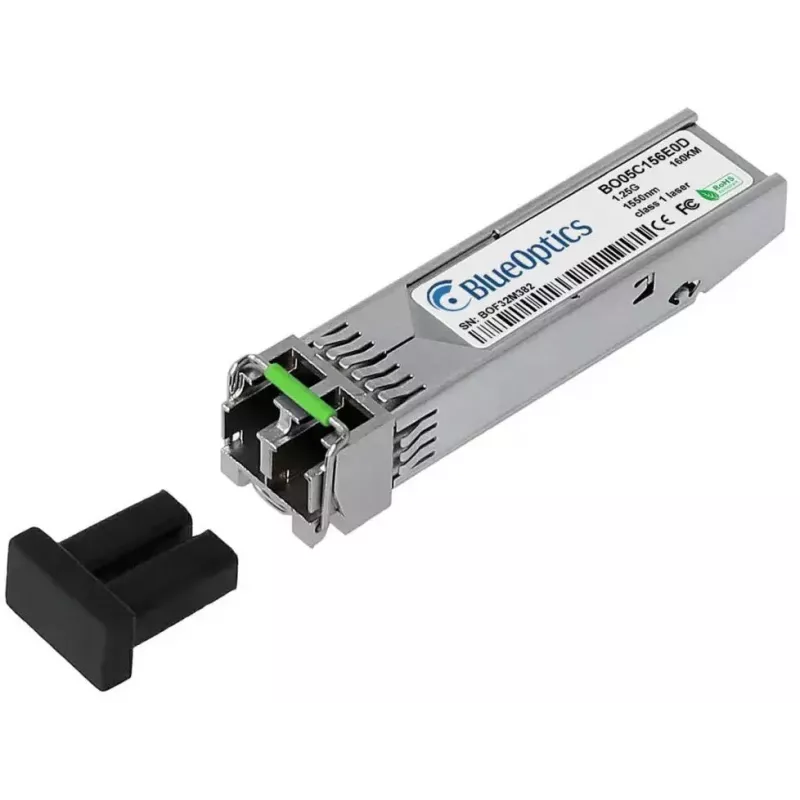

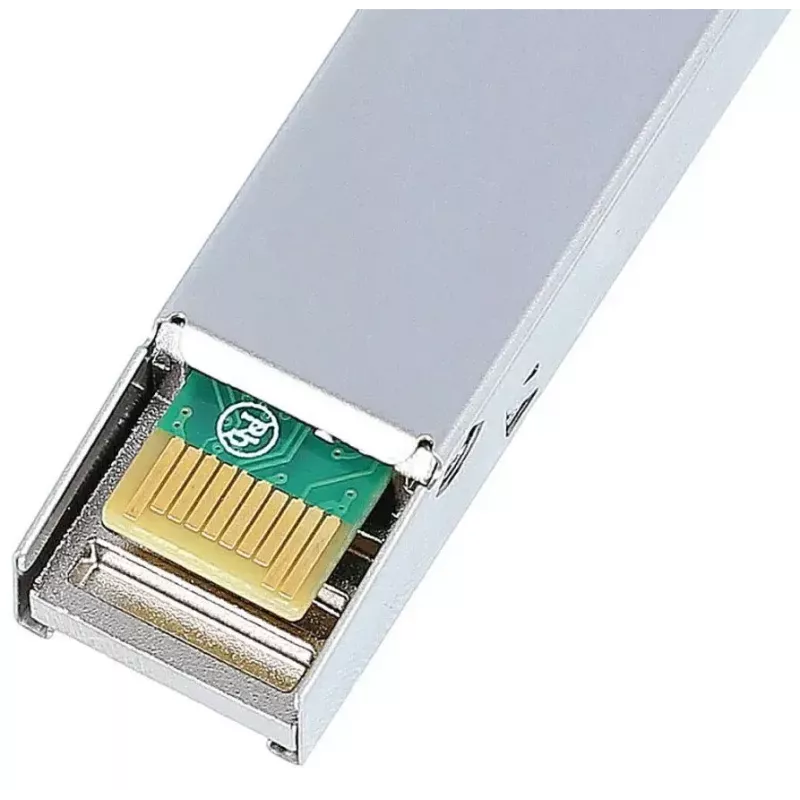

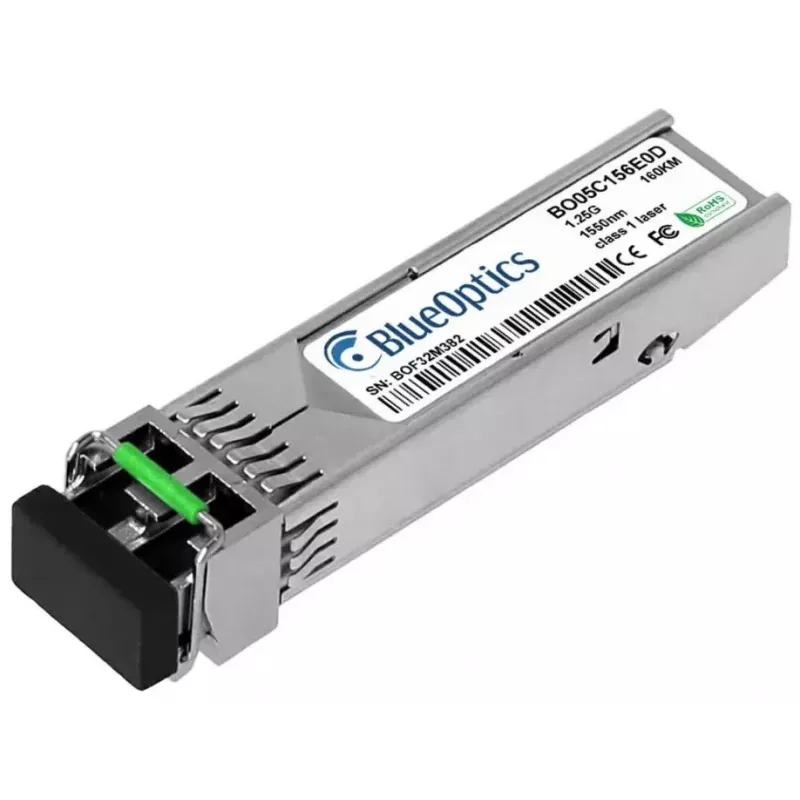

Moduł nadawczo-odbiorczy SFP BlueOptics 942 119-001-BO 1250 Mbit/s Srebrny

Moduł nadawczo-odbiorczy SFP BlueOptics 942 119-001-BO to kompaktowy interfejs światłowodowy zaprojektowany do łączy jednomodowych z maksymalną szybkością transmisji danych 1250 Mbit/s. Moduł wykorzystuje złącze dupleksowe LC (UPC), ma srebrną obudowę i działa z zasilania 3,3 V. Dzięki niewielkim wymiarom (szer. 13,9 mm, gł. 58,4 mm, wys. 12,6 mm) i lekkiej wadze około 0,02 kg, ten transceiver SFP nadaje się do montażu w kompatybilnych urządzeniach sieciowych obsługujących standardowe moduły SFP MSA oraz funkcjonalność 1000BASE-ZX zgodną z Hirschmann.

Zalety

Moduł obsługuje do 1250 Mbit/s na światłowodzie jednomodowym i jest przeznaczony do transmisji na duże odległości, z maksymalnym zasięgiem do 160000 m w odpowiednich warunkach optycznych. Zapewnia zgodność mechaniczną i elektryczną zgodną z MSA oraz wykorzystuje złącze dupleksowe LC do jednoczesnego nadawania i odbioru na oddzielnych włóknach. Kompaktowa srebrna obudowa i standardowe zasilanie 3,3 V sprawiają, że transceiver nadaje się do wielu platform przełączników, routerów i urządzeń pamięci masowej akceptujących optykę SFP zgodną z Hirschmann.

Zastosowanie

• Łącza jednomodowe na duże odległości i połączenia szkieletowe
• Modernizacja lub wymiana portów SFP w przełącznikach, routerach i systemach pamięci masowej akceptujących moduły 1000BASE-ZX zgodne z Hirschmann
• Segmenty sieci wymagające interfejsów dupleksowych LC (UPC)

Kluczowe specyfikacje

• Maksymalna szybkość transmisji danych: 1250 Mbit/s
• Maksymalna odległość transmisji: do 160000 m (światłowód jednomodowy, zależnie od warunków)

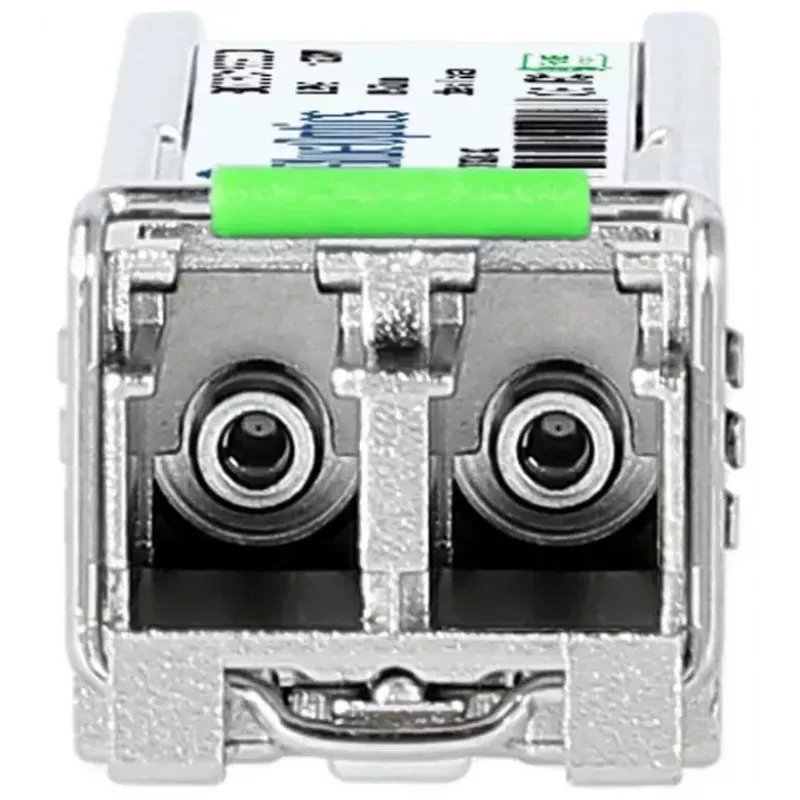

• Typ złącza: dupleksowe LC (UPC)
• Napięcie zasilania: 3,3 V
• Kolor i materiał obudowy: srebrny, kompaktowy format SFP
• Wymiary (szer. × gł. × wys.): 13,9 × 58,4 × 12,6 mm
• Waga: ok. 0,02 kg

Sposób użycia

Zainstaluj transceiver SFP BlueOptics w pustym gnieździe SFP kompatybilnego przełącznika, routera lub urządzenia pamięci masowej przy wyłączonym zasilaniu hosta lub zgodnie z procedurą hot-swap hosta. Podłącz dupleksowe kable krosowe jednomodowe LC do portów LC (UPC) modułu, zachowując prawidłową orientację Tx/Rx. Sprawdź stan łącza i konfigurację w urządzeniu hosta, a jeśli jest obsługiwane, włącz lub odczytaj funkcje cyfrowego monitorowania diagnostycznego (DDM/DOM) przez interfejs zarządzania hosta, aby monitorować parametry takie jak napięcie zasilania, moc optyczna i temperatura.

Zalecenia

Używaj jednomodowych kabli krosowych LC (UPC) i utrzymuj czyste powierzchnie czołowe złączy, aby zapewnić optymalny zasięg i jakość sygnału. Potwierdź, że docelowy sprzęt obsługuje moduły SFP 1000BASE-ZX zgodne z Hirschmann oraz ewentualne funkcje DDM/DOM, które zamierzasz wykorzystać. W przypadku łączy na duże odległości sprawdź typ światłowodu, tłumienie oraz wszelkie elementy w linii (splawy, złącza, wzmacniacze), aby osiągnąć wymagany zasięg.
