Moduł nadawczo-odbiorczy SFP BlueOptics 942 208-001-BO 1250 Mbit/s Światłowód

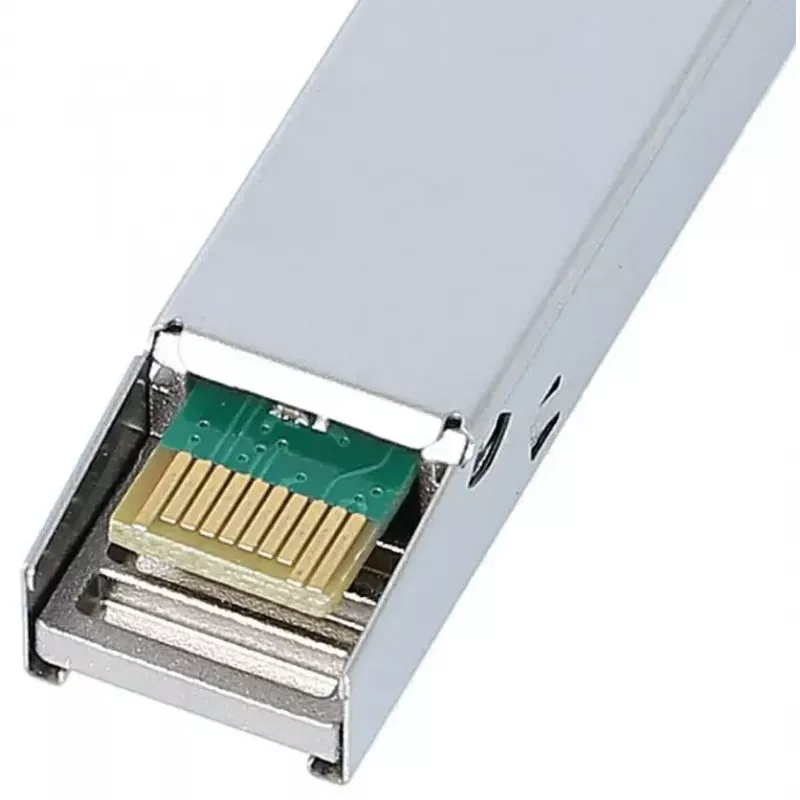

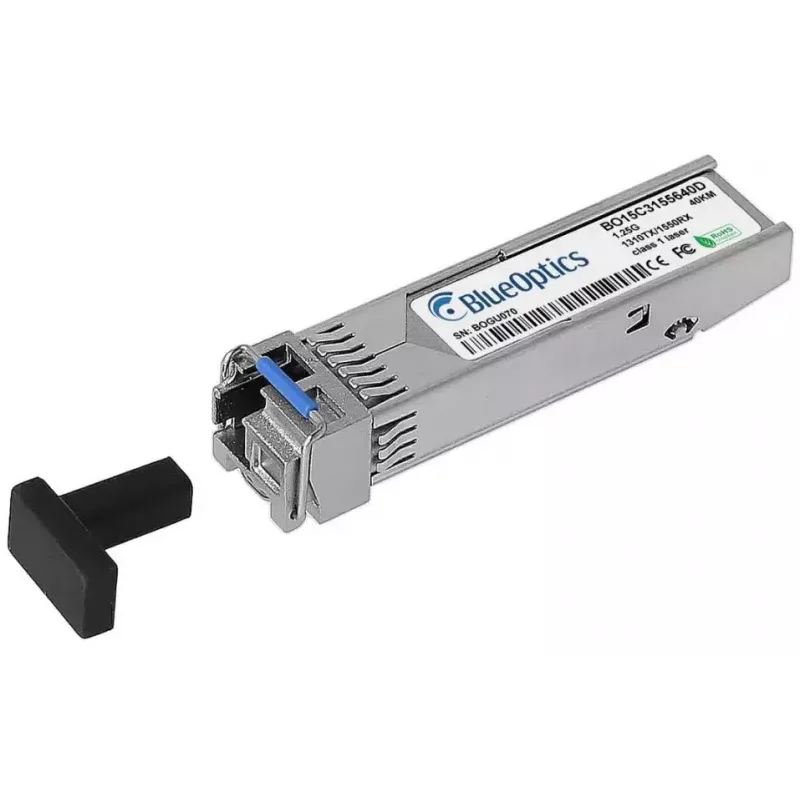

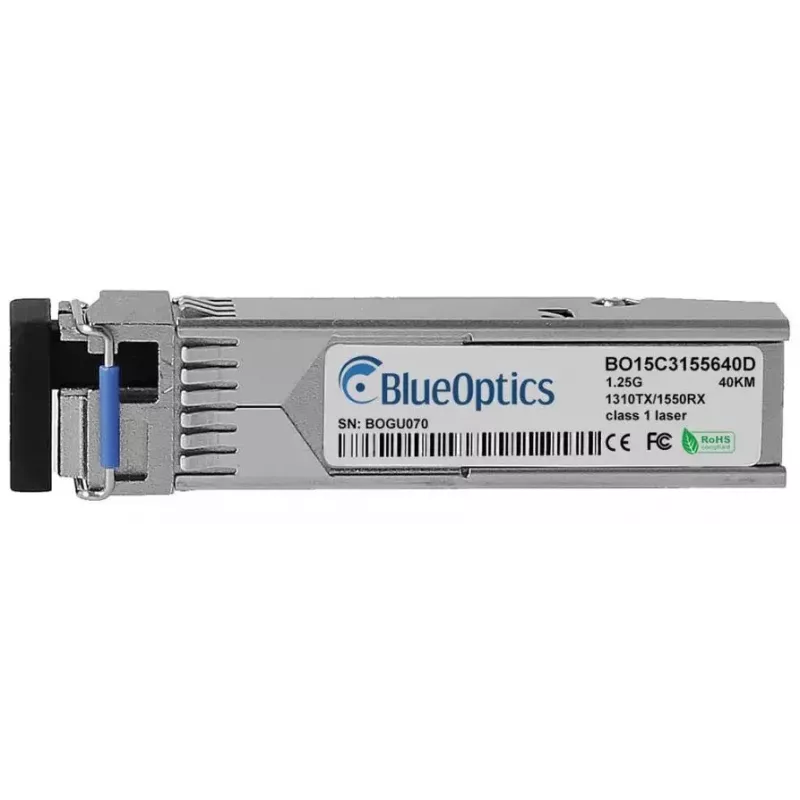

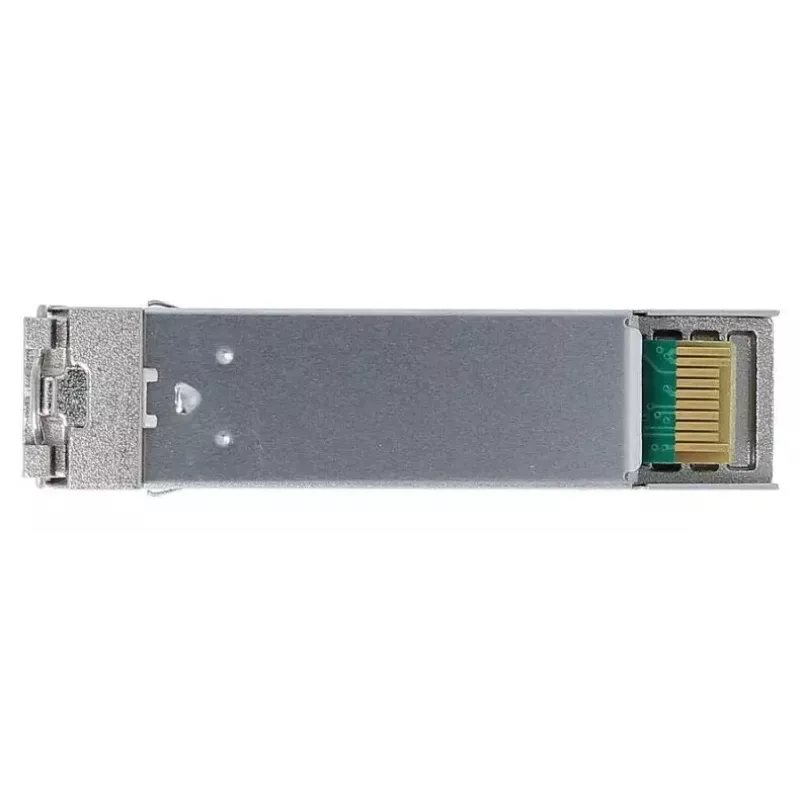

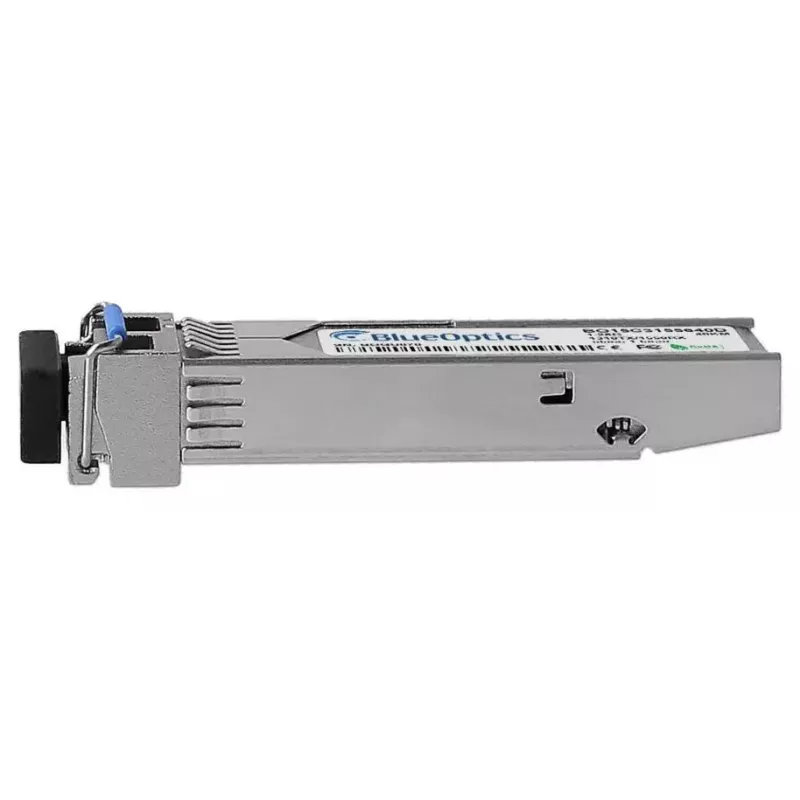

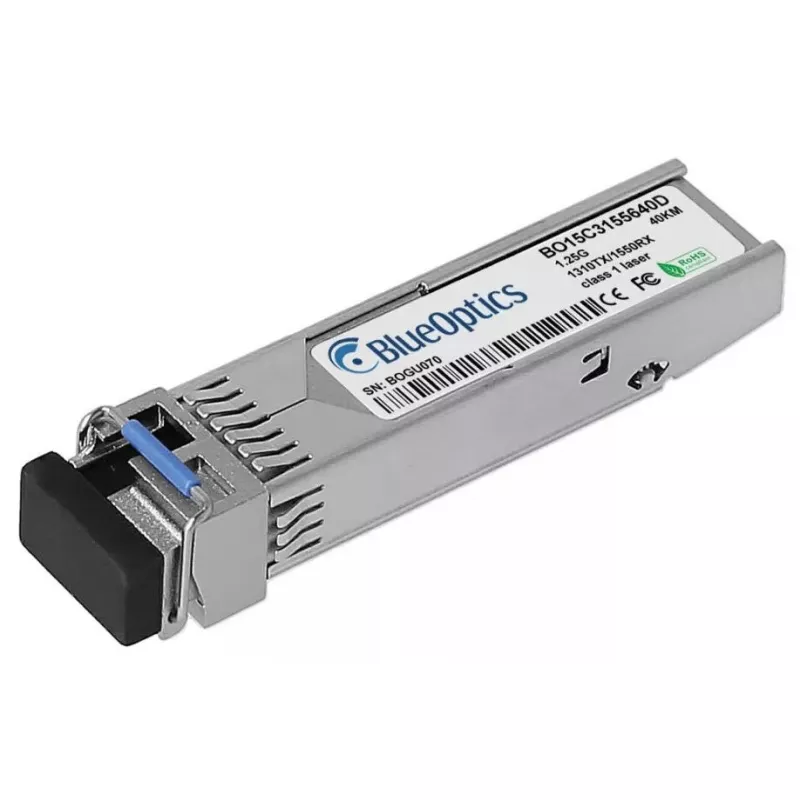

Moduł nadawczo-odbiorczy SFP BlueOptics 942 208-001-BO to jednomodowy światłowód SFP przeznaczony do zastosowań 1000BASE-BX-U z maksymalną szybkością transmisji danych 1250 Mbit/s. Wyposażony jest w złącze LC (UPC) simplex i obsługuje punkt-punktowe łącza optyczne o zasięgu do 40 000 m. Moduł dostarczany jest w kompaktowej obudowie SFP w kolorze srebrnym i działa z zasilania 3,3 V, co czyni go kompatybilnym z urządzeniami Hirschmann oraz innymi systemami akceptującymi zgodne z MSA moduły SFP.

Zalety

Moduł jest zgodny ze specyfikacją MSA i zaprojektowany, aby zapewnić niezawodną transmisję optyczną na duże odległości przy niskiej podatności na zakłócenia elektromagnetyczne. Złącze LC simplex i dwukierunkowa konstrukcja z pojedynczym włóknem upraszczają okablowanie w zastosowaniach BX-U. Zbudowany z przemysłowych komponentów optycznych i elektronicznych, transceiver oferuje wydłużoną żywotność i stabilną wydajność dla aplikacji Ethernet, Fibre Channel over Ethernet lub SDH/SONET do 1,25 Gbit/s.

Zastosowanie

• Dalekosieżne jednomodowe łącza światłowodowe do 40 km
• Połączenia punkt-punkt 1000BASE-BX-U
• Przełączniki, routery i systemy pamięci masowej obsługujące moduły SFP
• Modernizacje sieci wymagające zgodnych z MSA transceiverów optycznych

Kluczowe specyfikacje

• Współczynnik kształtu: SFP (Small Form-factor Pluggable)
• Szybkość transmisji: do 1250 Mbit/s
• Maksymalna odległość łącza: 40 000 m (światłowód jednomodowy)

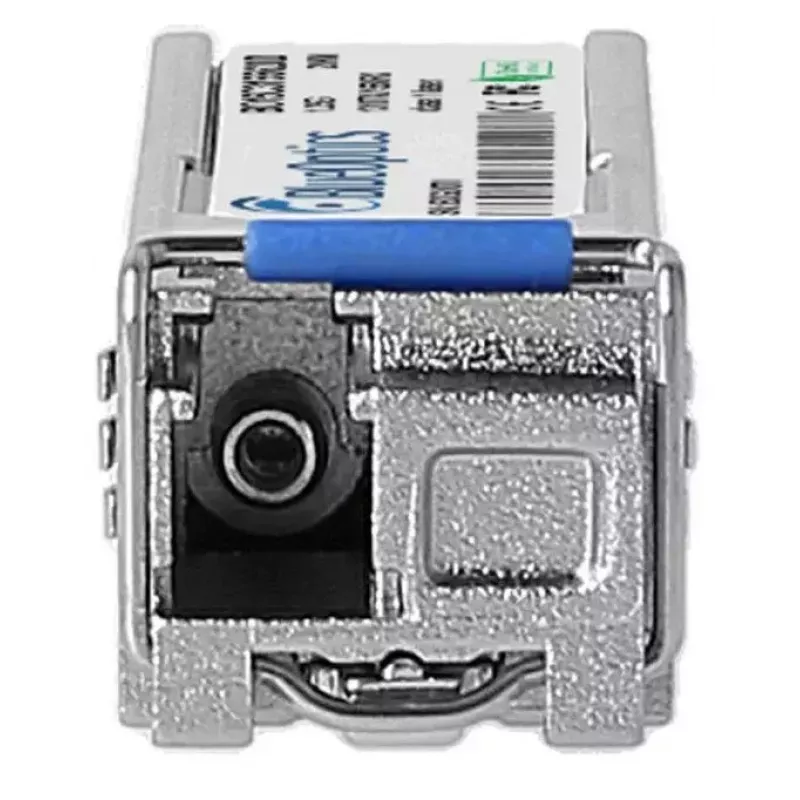

• Typ złącza: LC (UPC) simplex
• Rodzaj transmisji: Dwukierunkowa pojedyncze włókno (BX-U: TX 1550 nm / RX 1310 nm)
• Napięcie robocze: 3,3 V
• Kolor/wykończenie: Srebrna obudowa
• Waga: około 0,02 kg

Jak używać

Zainstaluj transceiver w kompatybilnym gnieździe SFP w przełączniku, routerze lub interfejsie optycznym, postępując zgodnie z procedurami producenta urządzenia dla modułów hot-plug. Użyj pasującego jednomodowego patchcordu LC simplex przeznaczonego do pracy BX, aby połączyć moduł z zdalnym transceiverem, zwracając uwagę na prawidłowe dopasowanie długości fali nadawania i odbioru. Upewnij się, że urządzenie hosta rozpoznaje moduł i, jeśli to konieczne, włącz funkcje cyfrowego monitorowania diagnostycznego obsługiwane przez sprzęt. Podczas obsługi przestrzegaj środków ostrożności ESD i unikaj nadmiernego zginania kabla światłowodowego, aby utrzymać jakość łącza.

Zalecenia

Sprawdź, czy urządzenie docelowe obsługuje moduły SFP i protokół 1000BASE-BX-U. Aby uzyskać optymalny zasięg i jakość sygnału, używaj światłowodu jednomodowego i wysokiej jakości patchcordów LC (UPC). Jeśli wymagana jest diagnostyka cyfrowa (DDM/DOM), upewnij się, że host obsługuje DDM, aby monitorować napięcie zasilania, prąd polaryzacji lasera, moc wyjściową, moc odbiorczą i temperaturę. Postępuj zgodnie z wytycznymi producenta dotyczącymi konserwacji i warunków pracy środowiskowej.
