Moduł nadawczo-odbiorczy SFP BlueOptics 942 209-002-BO 1250 Mbit/s Światłowód

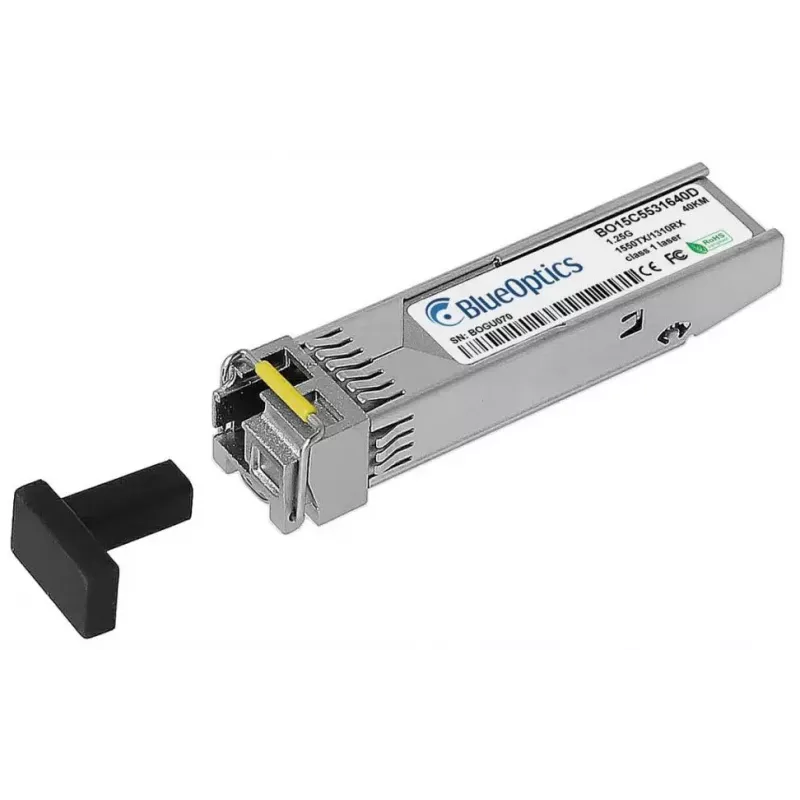

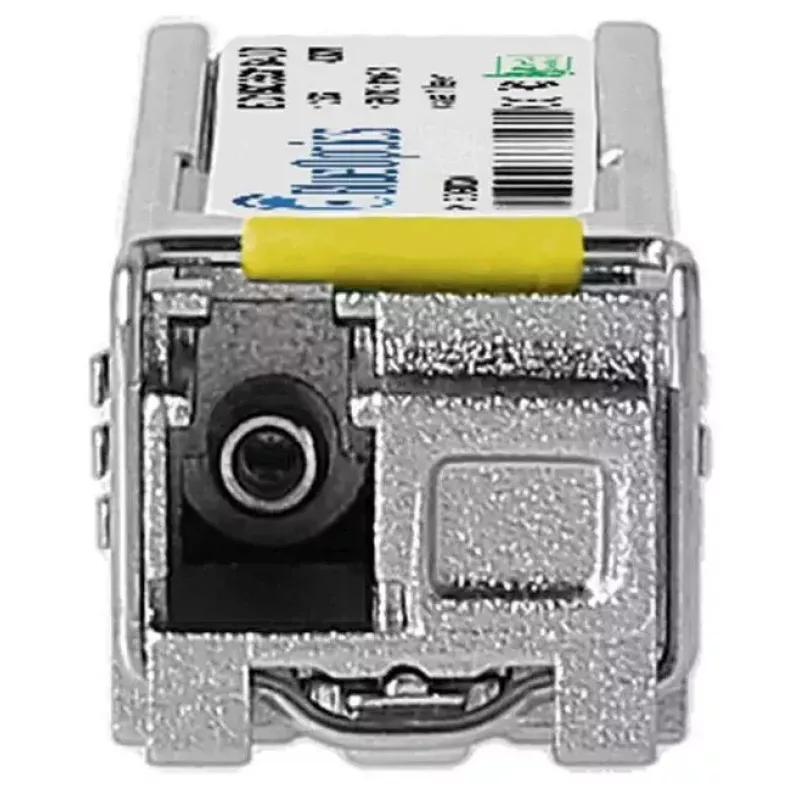

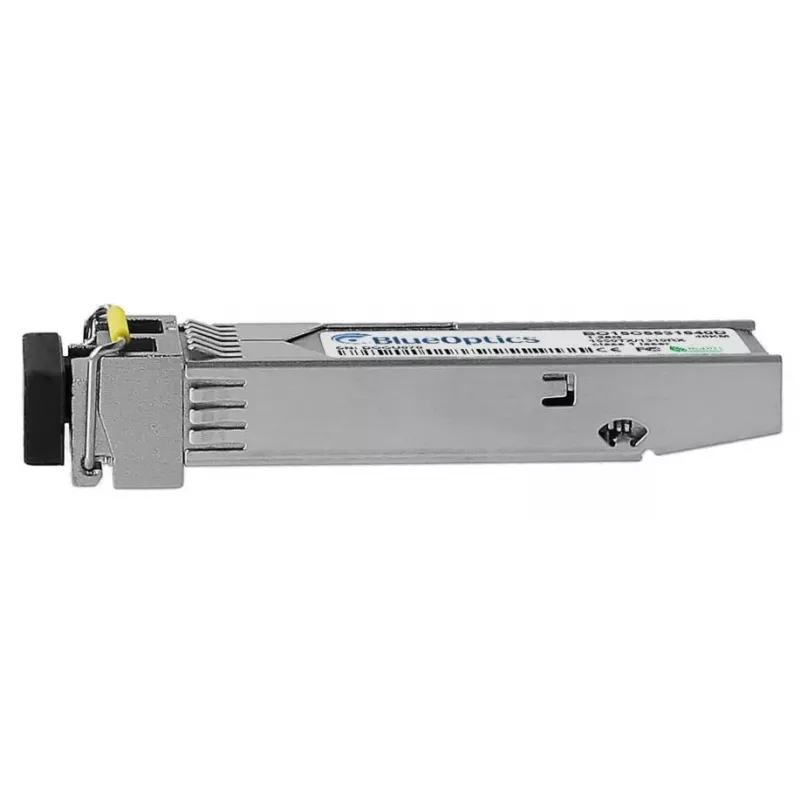

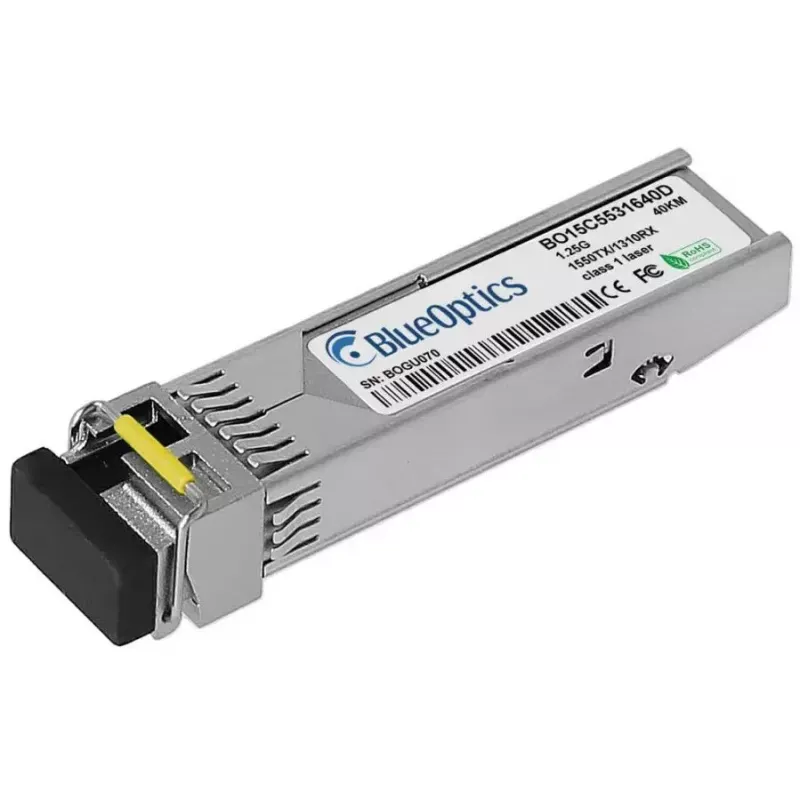

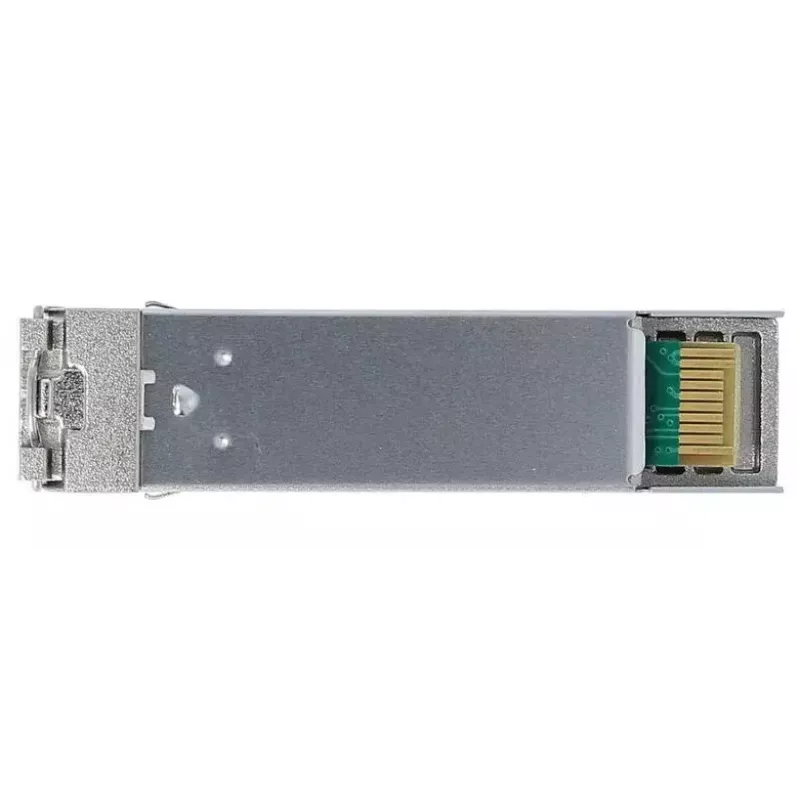

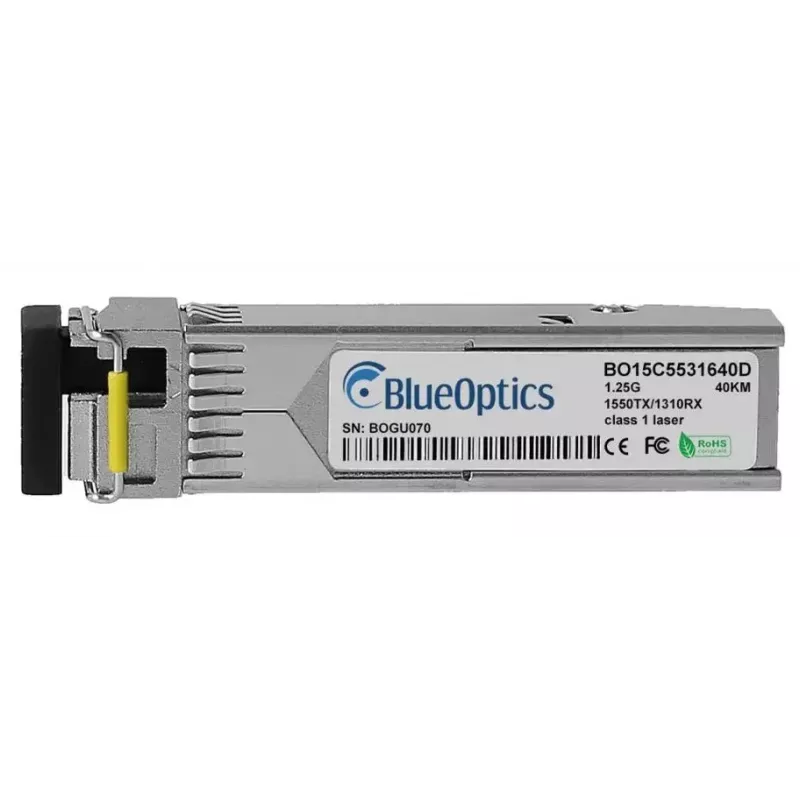

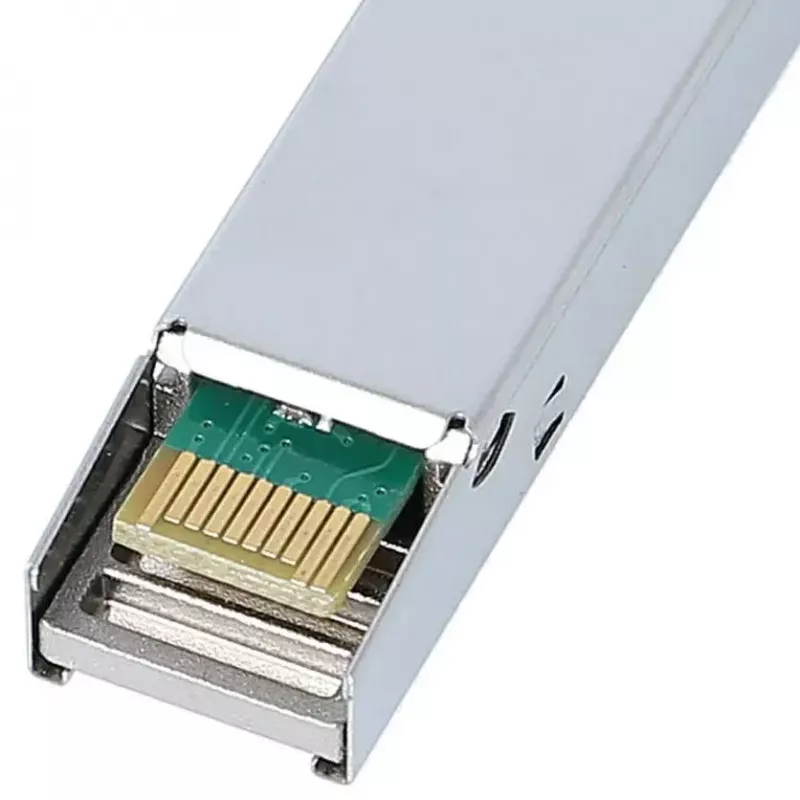

Moduł nadawczo-odbiorczy SFP BlueOptics 942 209-002-BO to kompaktowy interfejs światłowodowy przeznaczony do łączy jednomodowych z maksymalną szybkością transmisji danych 1250 Mbit/s. Wykonany w standardowym formacie SFP, w srebrnej obudowie, z jednokierunkowym złączem LC (UPC), moduł obsługuje punktowo-punktową transmisję optyczną na odległość do 40 000 m i jest przeznaczony do użytku z kompatybilnym sprzętem Hirschmann akceptującym odpowiedni typ SFP.

Zalety

Ten nadajnik-odbiornik oferuje standardową obudowę SFP dla szerokiej interoperacyjności oraz niski pobór mocy przy napięciu wejściowym 3 V i maksymalnym prądzie 0,28 A. Implementuje oddzielne długości fali nadawania i odbioru odpowiednie dla pracy 1000BASE-BX-D na światłowodzie jednomodowym, umożliwiając jednoczesne nadawanie/odbiór na pojedynczym włóknie. Moduł jest produkowany zgodnie z wymiarami i interfejsami elektrycznymi MSA oraz obsługuje cyfrowe monitorowanie diagnostyczne (DDM/DOM) w kompatybilnych urządzeniach hosta.

Zastosowanie

• Łącza Gigabit Ethernet na światłowodzie jednomodowym (1000BASE-BX-D)
• Połączenia sieciowe dalekiego zasięgu do 40 km między przełącznikami i routerami
• Uplinki światłowodowe dla systemów pamięci masowej, load balancerów i urządzeń sieciowych
• Infrastruktura wymagająca jednokierunkowych złączy LC (UPC)

Kluczowe specyfikacje

• Maksymalna szybkość transmisji danych: 1250 Mbit/s
• Maksymalna odległość transmisji: 40 000 m (światłowód jednomodowy)
• Typ złącza: LC (UPC) simplex
• Obudowa: SFP (mały moduł wymienny)
• Zasilanie: 3 V nominalnie, maks. prąd 0,28 A
• Kolor produktu: Srebrny
• Waga: 0,02 kg

Sposób użycia

Włóż moduł SFP do kompatybilnego gniazda SFP w urządzeniu hosta, gdy urządzenie jest wyłączone zgodnie z wytycznymi producenta. Podłącz odpowiedni jednomodowy kabel krosowy LC do portu LC simplex i poprowadź światłowód do zdalnego nadajnika-odbiornika. Upewnij się, że urządzenie hosta obsługuje pracę 1000BASE-BX-D, a jeśli to konieczne, włącz lub zweryfikuj obsługę DDM/DOM w oprogramowaniu urządzenia, aby uzyskać dostęp do parametrów diagnostycznych, takich jak napięcie zasilania, prąd polaryzacji lasera, moc wyjściowa nadajnika, moc wejściowa odbiornika i temperatura. Podczas instalacji lub demontażu modułu należy przestrzegać standardowych środków ostrożności ESD i zasad postępowania ze światłowodami.

Zalecenia

Aby uzyskać najlepszą wydajność optyczną, używaj światłowodu jednomodowego i kompatybilnych kabli krosowych LC (UPC), sprawdź zgodność hosta z profilami Hirschmann 1000BASE-BX-D i potwierdź obsługę DDM/DOM, jeśli potrzebne są zdalne diagnostyki. Utrzymuj czyste powierzchnie czołowe złączy i unikaj ostrych zagięć światłowodu, aby zachować jakość sygnału i dostępność łącza.
