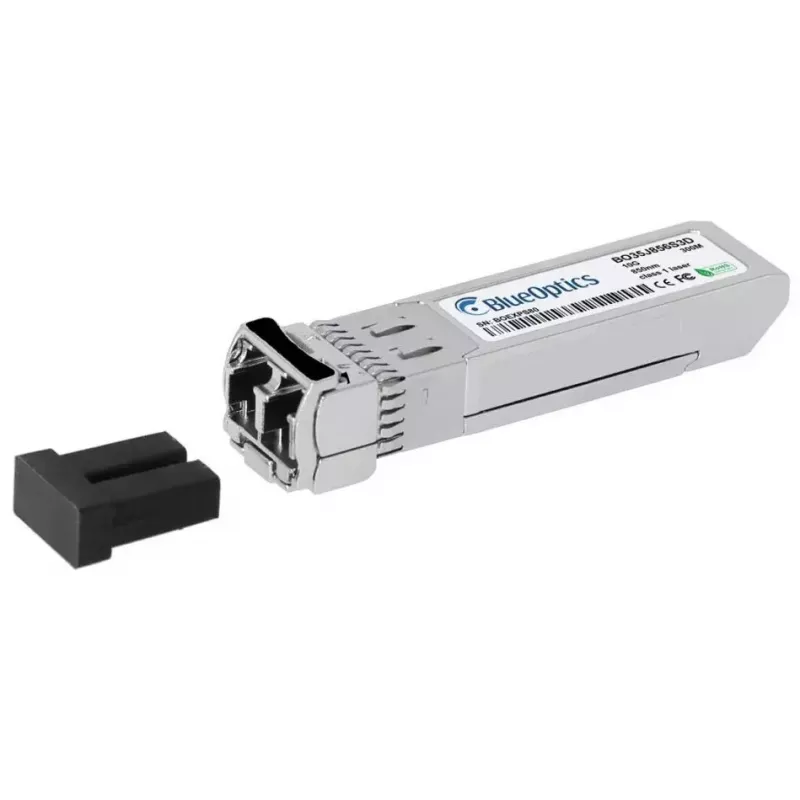

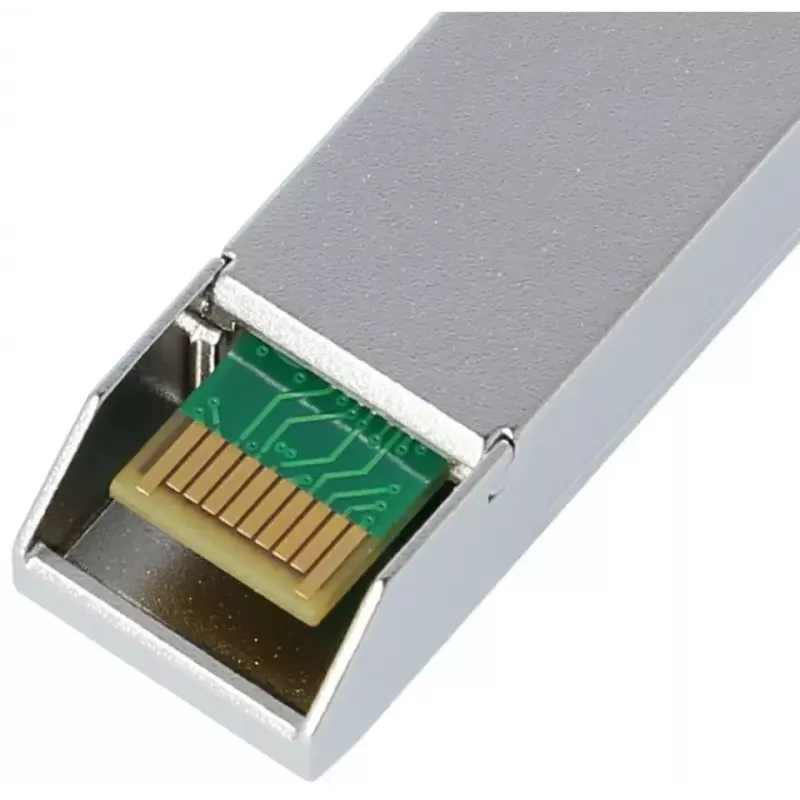

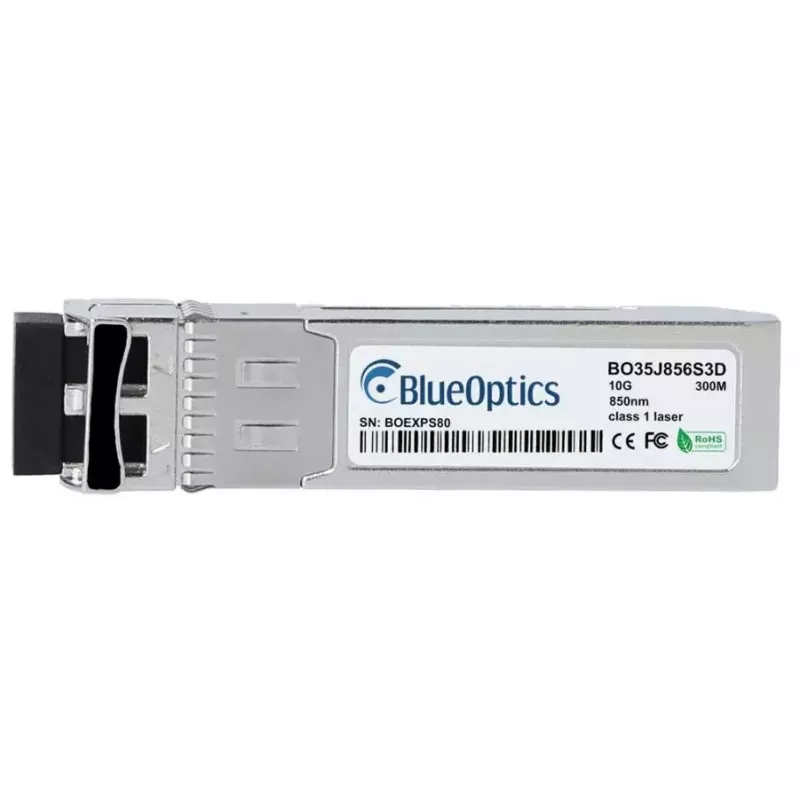

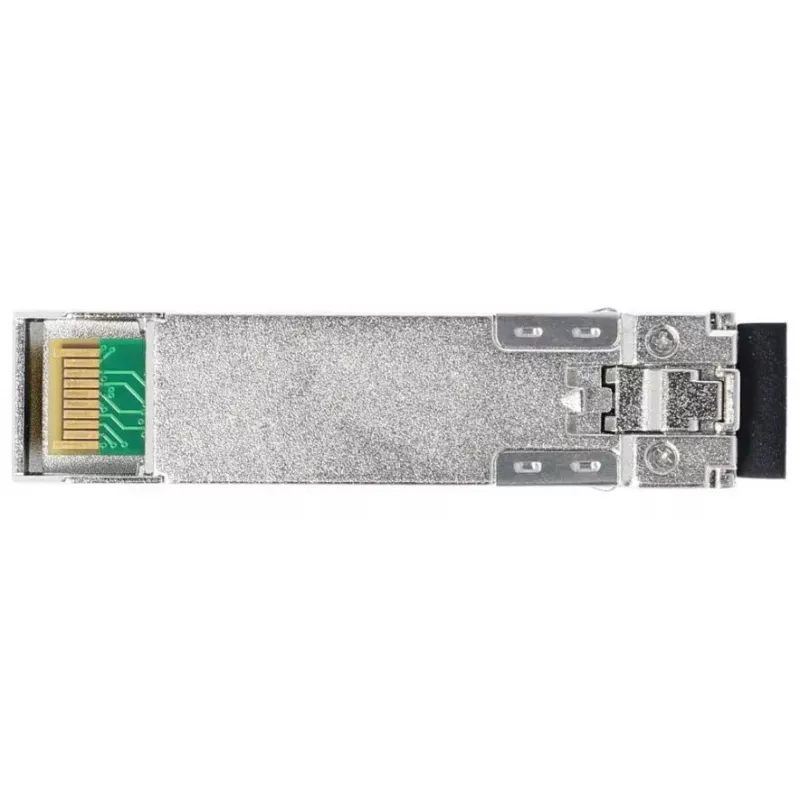

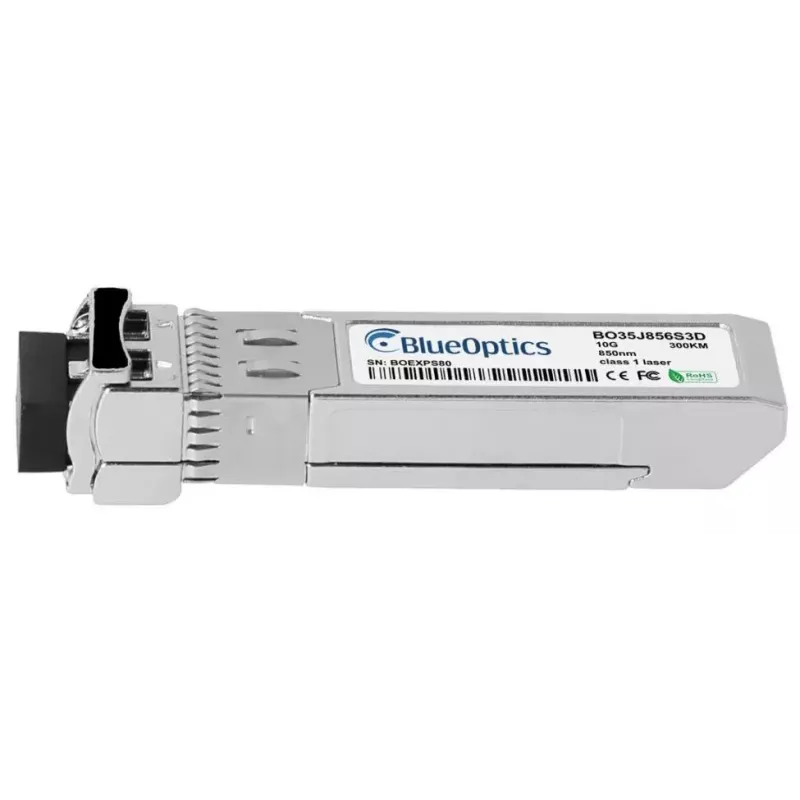

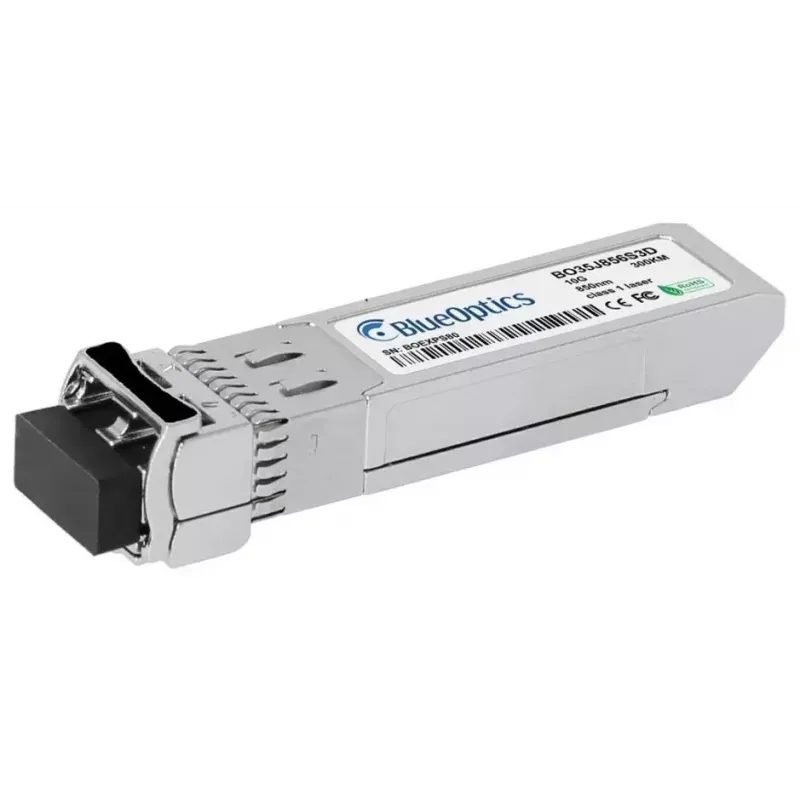

Moduł nadawczo-odbiorczy SFP+ BlueOptics 942 210-001-BO 10000 Mbit/s

Moduł nadawczo-odbiorczy SFP+ BlueOptics 942 210-001-BO zapewnia kompaktowe, zgodne z MSA rozwiązanie dla krótkodystansowych połączeń światłowodowych wielomodowych 10 Gbit/s. Zaprojektowany do współpracy ze sprzętem kompatybilnym z Hirschmann, moduł obsługuje maksymalną szybkość transmisji danych 10000 Mbit/s, wykorzystuje dupleksowe złącze światłowodowe LC (UPC) i działa z zasilania 3,3 V. Srebrna metalowa obudowa i małe wymiary (szer. 13,9 mm, głęb. 58,4 mm, wys. 12,6 mm) sprawiają, że nadaje się do gęstych środowisk sieciowych i zastosowań konwersji mediów, gdzie wymagana jest niezawodna łączność optyczna.

Zalety

Moduł jest zbudowany zgodnie ze standardami MSA w zakresie interoperacyjności elektrycznej, mechanicznej i funkcjonalnej oraz zawiera dupleksowe złącze LC do jednoczesnej transmisji i odbioru za pośrednictwem światłowodu wielomodowego. Obsługuje odległości do 300 m na odpowiednim kablu wielomodowym i zapewnia cyfrowe monitorowanie diagnostyczne, gdy sprzęt hosta obsługuje DDM/DOM. Lekka metalowa obudowa i znormalizowany interfejs upraszczają instalację w przełącznikach, routerach i innych urządzeniach sieciowych akceptujących moduły SFP+.

Zastosowanie

• Połączenia krótkiego zasięgu 10 Gbit/s przez światłowód wielomodowy (np. łącza 10GBASE-SR)
• Modernizacja lub wymiana portów SFP+ w przełącznikach i routerach kompatybilnych z modułami Hirschmann
• Połączenia serwerów w centrach danych i systemów pamięci masowej w określonej odległości
• Wymiana nadajników-odbiorników w konwerterach mediów i urządzeniach sieciowych

Kluczowe specyfikacje

• Maksymalna szybkość transmisji danych: 10000 Mbit/s
• Maksymalna odległość transmisji: 300 m (światłowód wielomodowy)

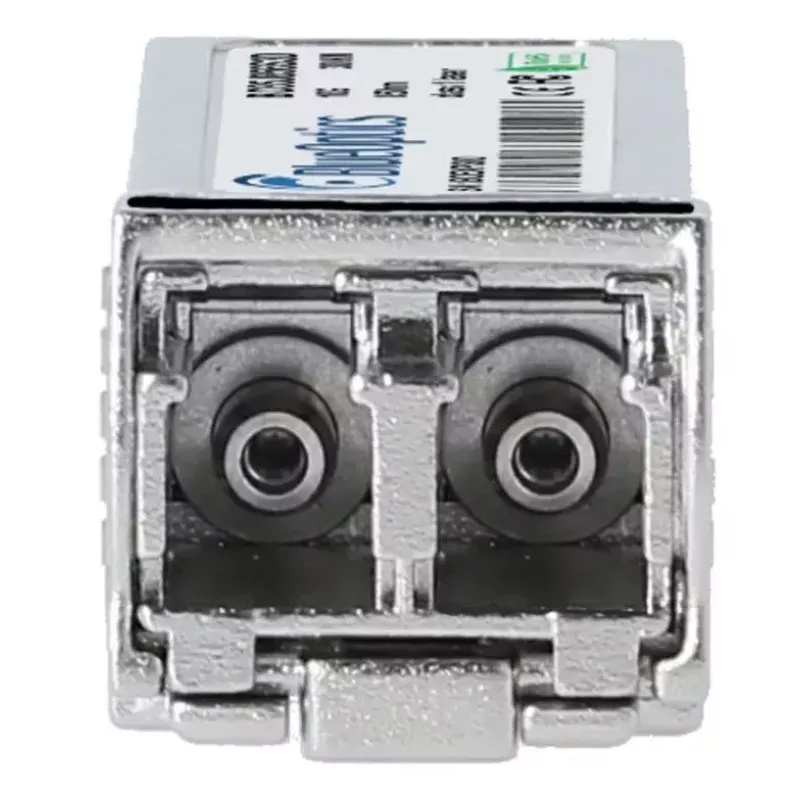

• Złącze światłowodowe: LC (UPC) dupleks
• Napięcie zasilania: 3,3 V
• Kolor produktu: Srebrny
• Wymiary (szer. × głęb. × wys.): 13,9 mm × 58,4 mm × 12,6 mm
• Waga: 0,02 kg

Jak używać

Włóż moduł SFP+ do kompatybilnego portu hosta, aż zatrzaśnie się bezpiecznie. Podłącz dupleksowe kable światłowodowe LC, upewniając się o prawidłowej orientacji nadawania/odbioru. Włącz system hosta i sprawdź stan łącza za pomocą interfejsu zarządzania urządzenia. Jeśli sprzęt hosta obsługuje DDM/DOM, włącz i odczytaj parametry w celu monitorowania napięcia zasilania, prądu polaryzacji lasera, mocy wyjściowej i odbieranej oraz temperatury. Postępuj zgodnie z wytycznymi producenta hosta dotyczącymi podłączania na gorąco i obsługi, aby uniknąć uszkodzeń elektrostatycznych lub mechanicznych.

Zalecenia

Używaj światłowodu wielomodowego przeznaczonego dla 850 nm (OM3/OM4, jeśli dotyczy), aby osiągnąć określony zasięg 300 m i zachować odpowiednie marginesy tłumienia. Sprawdź kompatybilność hosta z modułami SFP+ kompatybilnymi z Hirschmann i upewnij się, że oprogramowanie sprzętowe urządzenia obsługuje DDM/DOM, jeśli wymagane jest zdalne diagnozowanie. Trzymaj moduł za obudowę i zakrywaj złącza światłowodowe, gdy nie są używane, aby zapobiec zanieczyszczeniu.
