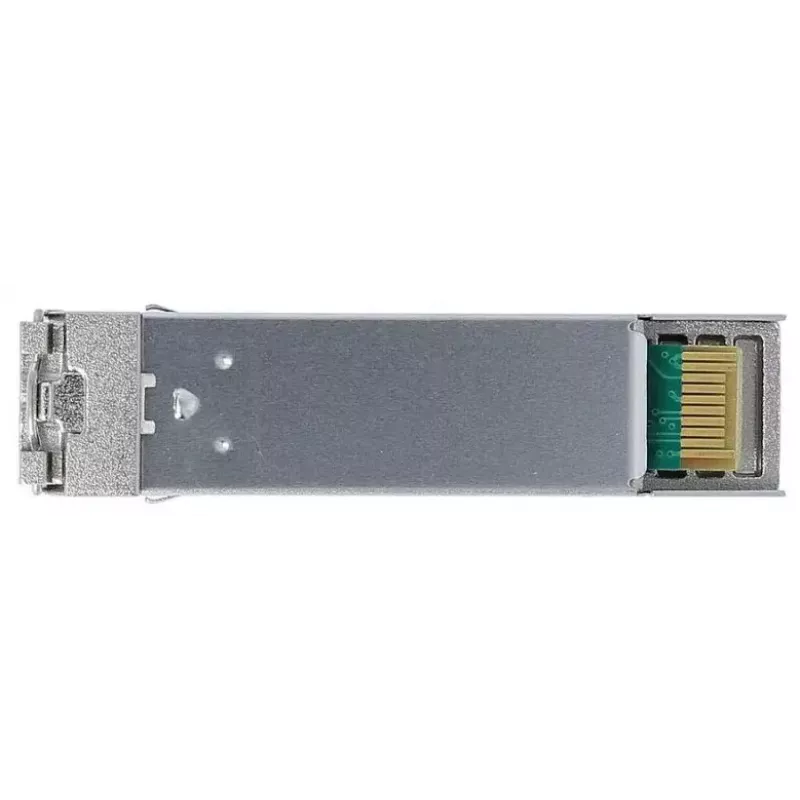

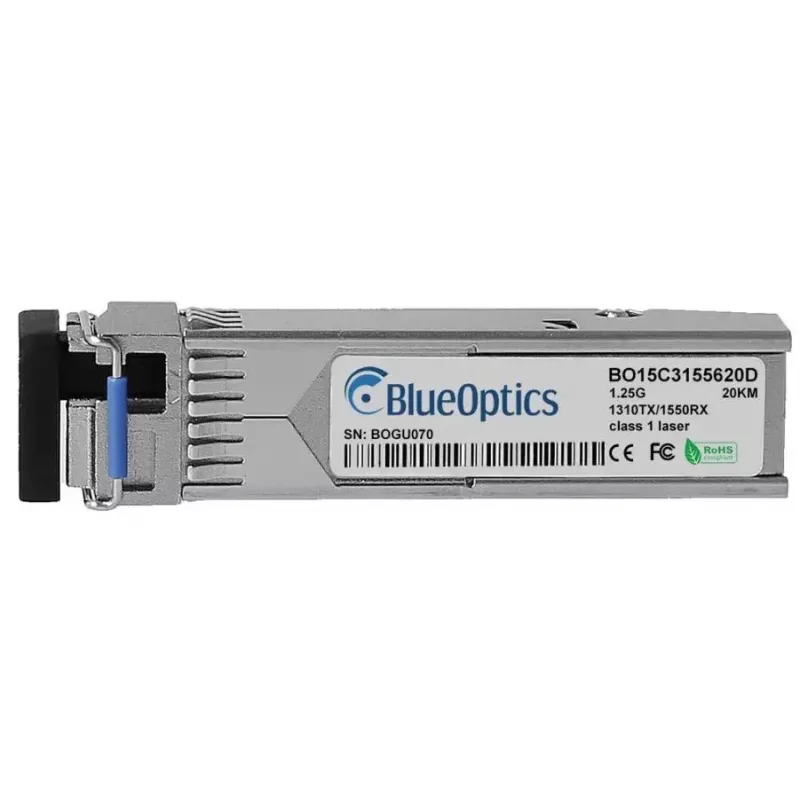

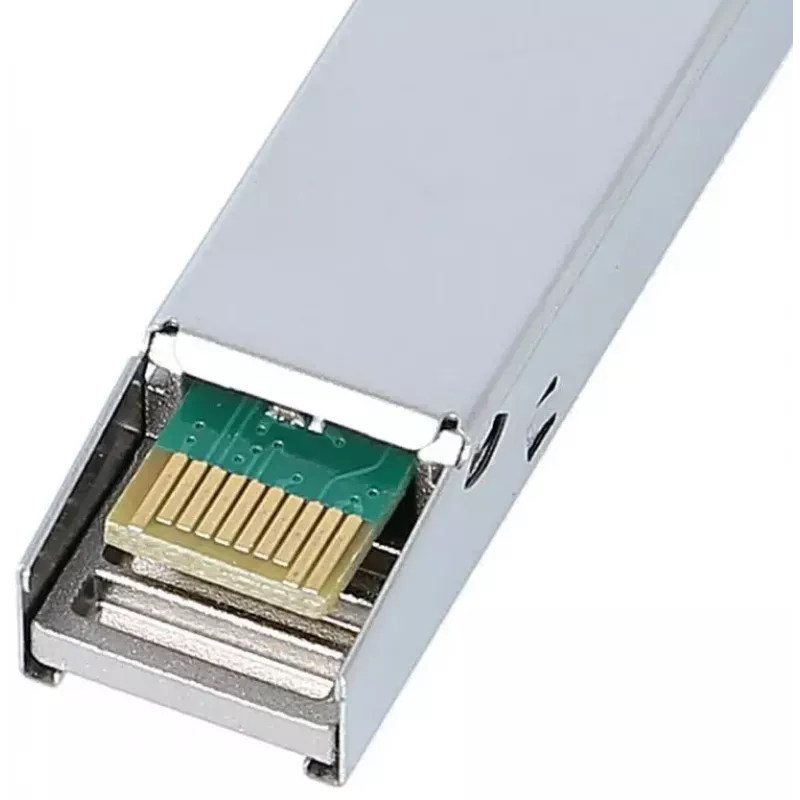

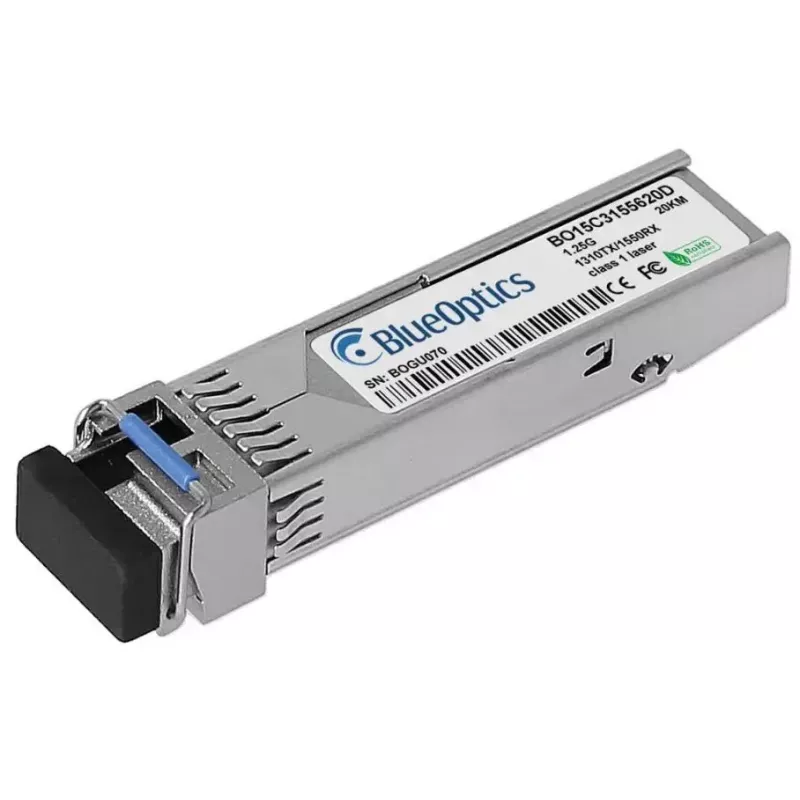

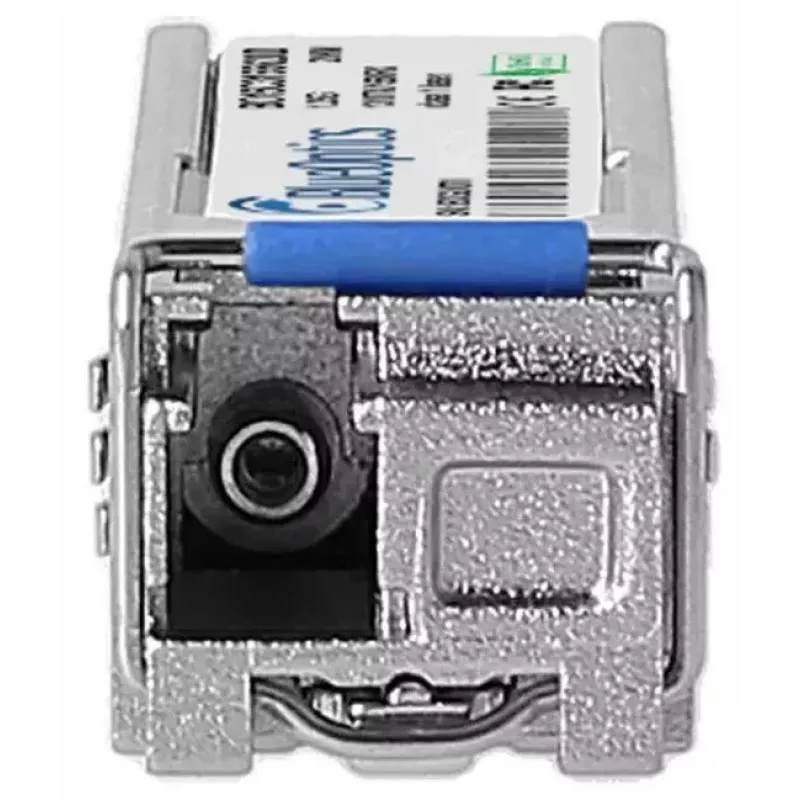

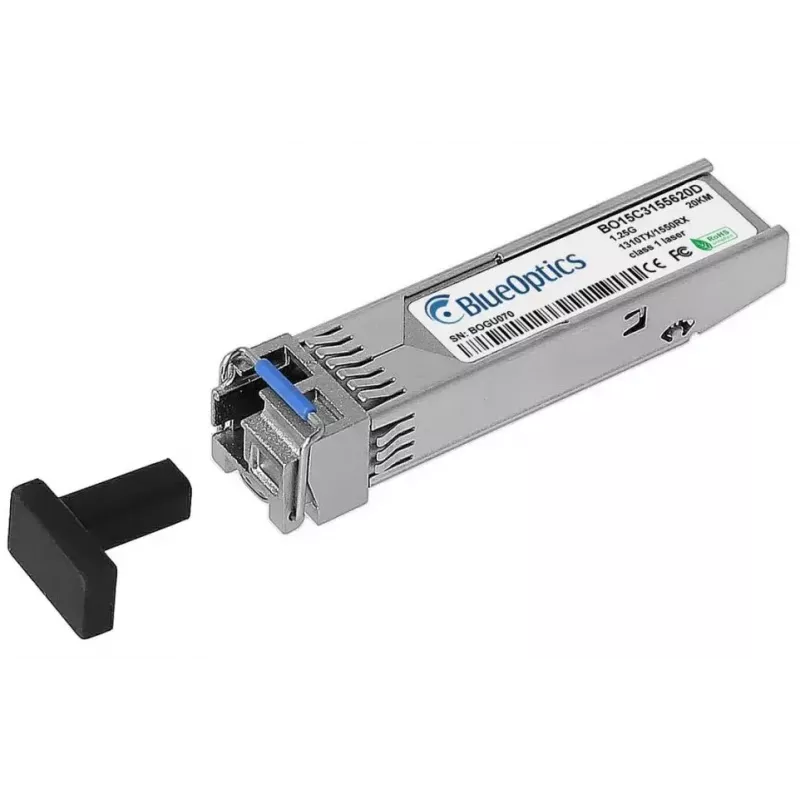

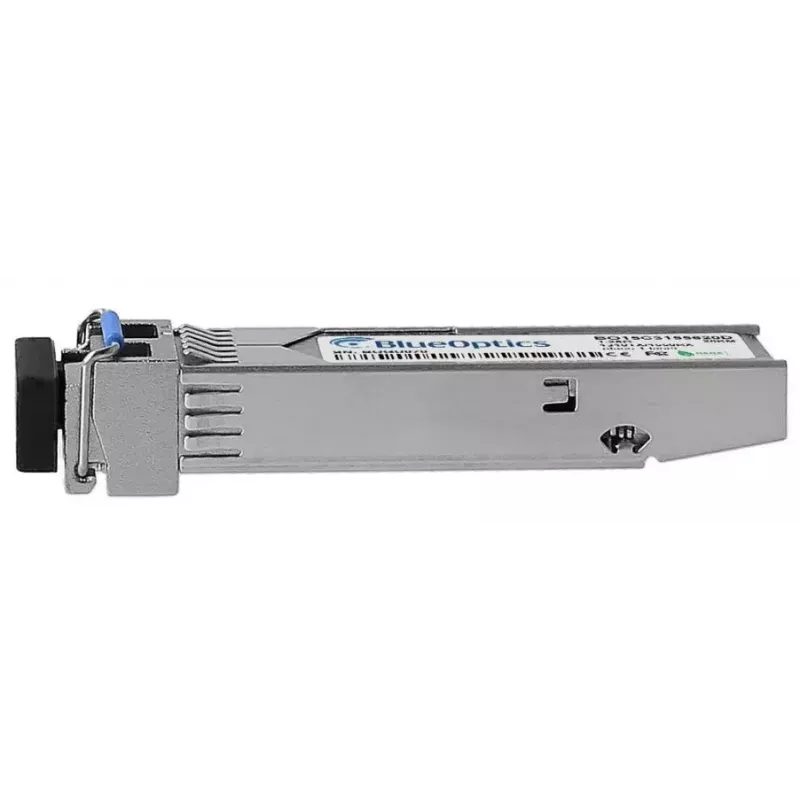

Moduł nadawczo-odbiorczy SFP BlueOptics 943 974-001-BO 1250 Mbit/s Światłowód

Moduł nadawczo-odbiorczy SFP BlueOptics 943 974-001-BO to jednomodowy światłowodowy moduł SFP przeznaczony do zastosowań 1000BASE-BX-U z maksymalną szybkością transmisji danych 1250 Mbit/s. Wykorzystuje złącze simplex LC (UPC) i obsługuje łącza optyczne do 20 000 m. Moduł zasilany jest napięciem 3,3 V, ma srebrną obudowę i pasuje do kompaktowego formatu SFP o wymiarach około 13,9 mm (szer.) × 58,4 mm (gł.) × 12,6 mm (wys.). Urządzenie jest kompatybilne z platformami Hirschmann akceptującymi odpowiedni typ SFP i przeznaczone do zastosowań Ethernet, Fibre Channel over Ethernet oraz SDH/SONET do 1,25 Gbit/s.

Zalety

Moduł nadawczo-odbiorczy jest zgodny ze specyfikacjami mechanicznymi i elektrycznymi SFP zgodnymi z MSA, co umożliwia plug-and-play z urządzeniami Hirschmann obsługującymi równoważne moduły SFP. Oferuje długi zasięg optyczny do 20 km na światłowodzie jednomodowym i wykorzystuje złącze LC (UPC) do niezawodnych połączeń simplex. Moduł jest kompaktowy i lekki (około 0,02 kg), minimalizując wpływ na przestrzeń i wagę w gęstych szafach sieciowych. Tam, gdzie obsługiwane przez hosta, cyfrowe funkcje diagnostyczne (DDM/DOM) zapewniają monitorowanie w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, mocy wyjściowej, mocy odebranej i temperatury, ułatwiając konserwację i rozwiązywanie problemów.

Zastosowanie

• Łącza Gigabit Ethernet i dalekosiężne łącza światłowodowe
• Przełączniki, routery i systemy pamięci masowej akceptujące moduły SFP zgodne z MSA
• Łącza Fibre Channel over Ethernet i SDH/SONET do 1,25 Gbit/s
• Sieci przemysłowe i korporacyjne wymagające jednomodowych połączeń simplex LC

Kluczowe specyfikacje

• Maksymalna szybkość transmisji danych: 1250 Mbit/s
• Maksymalna odległość transmisji: 20000 m (światłowód jednomodowy)
• Złącze światłowodowe: LC (UPC) simplex
• Napięcie zasilania: 3,3 V
• Kolor produktu: Srebrny
• Waga: 0,02 kg
• Format: SFP (mały, wymienny)

Sposób użycia

Włóż moduł SFP BlueOptics do kompatybilnego gniazda SFP w przełączniku, routerze lub innym urządzeniu sieciowym przy wyłączonym zasilaniu hosta lub zgodnie z procedurą hot-swap producenta. Podłącz jednomodowy kabel światłowodowy ze złączami LC (UPC) do portu simplex LC modułu, zachowując prawidłową orientację Tx/Rx. Sprawdź stan łącza i, jeśli to możliwe, uzyskaj dostęp do interfejsu zarządzania urządzenia hosta, aby potwierdzić wykrytą prędkość łącza i odczyty diagnostyki cyfrowej. Postępuj zgodnie z instrukcjami producenta sprzętu hosta dotyczącymi wymaganych ustawień oprogramowania lub kompatybilności.

Zalecenia

Używaj wysokiej jakości jednomodowych kabli krosowych i, jeśli to możliwe, paneli krosowych lub podłączaj moduł bezpośrednio do innego kompatybilnego modułu SFP, aby osiągnąć określony zasięg 20 km. Upewnij się, że urządzenie hosta obsługuje moduły SFP zgodne z MSA oraz DDM/DOM, jeśli potrzebujesz monitorowania diagnostycznego w czasie rzeczywistym. Utrzymuj powierzchnie czołowe złączy w czystości i chroń je, gdy nie są używane, aby zachować jakość sygnału i niezawodność łącza.
