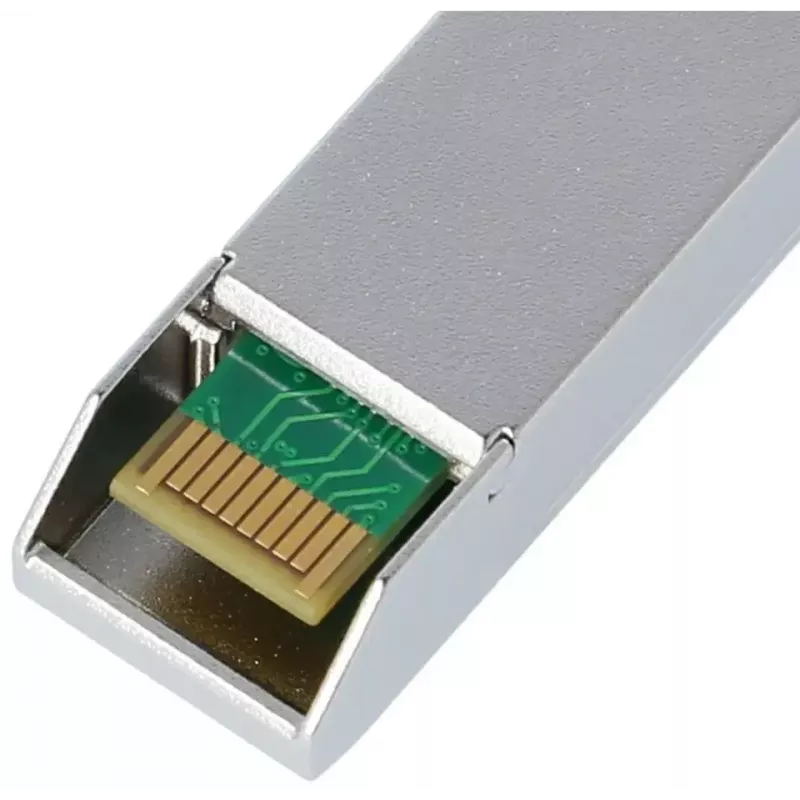

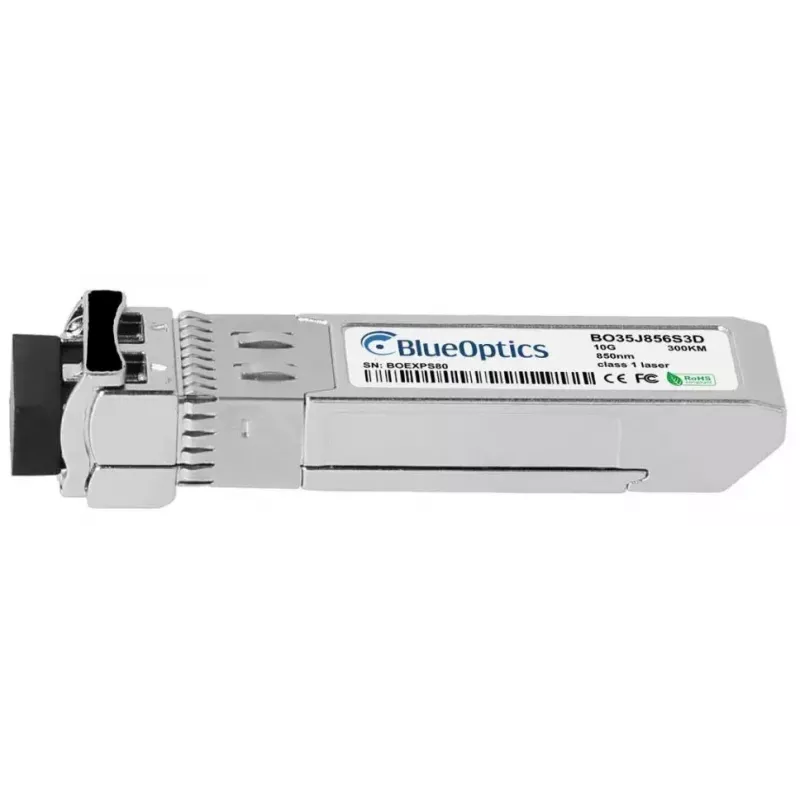

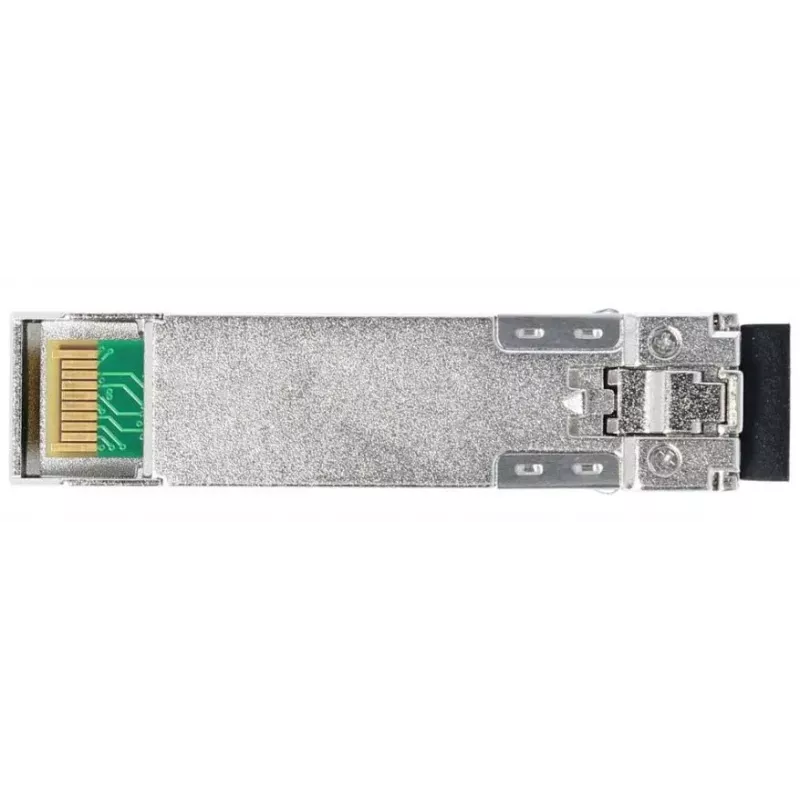

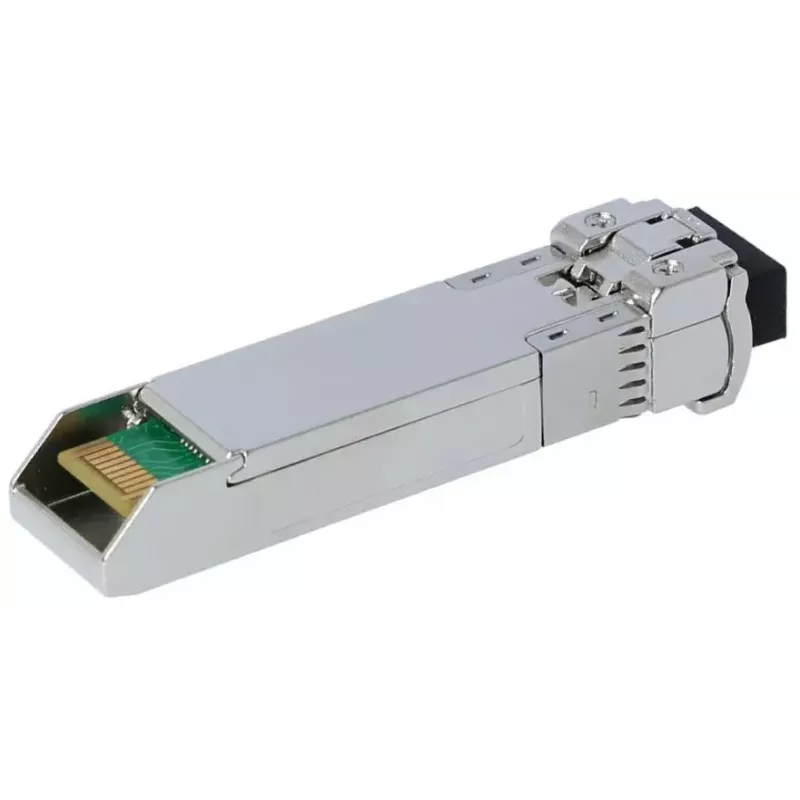

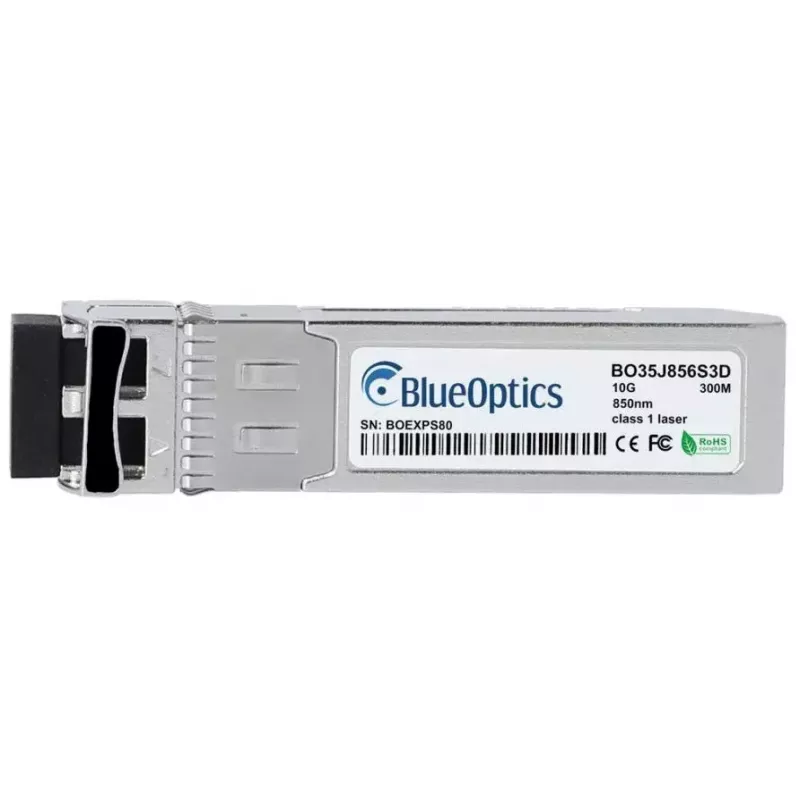

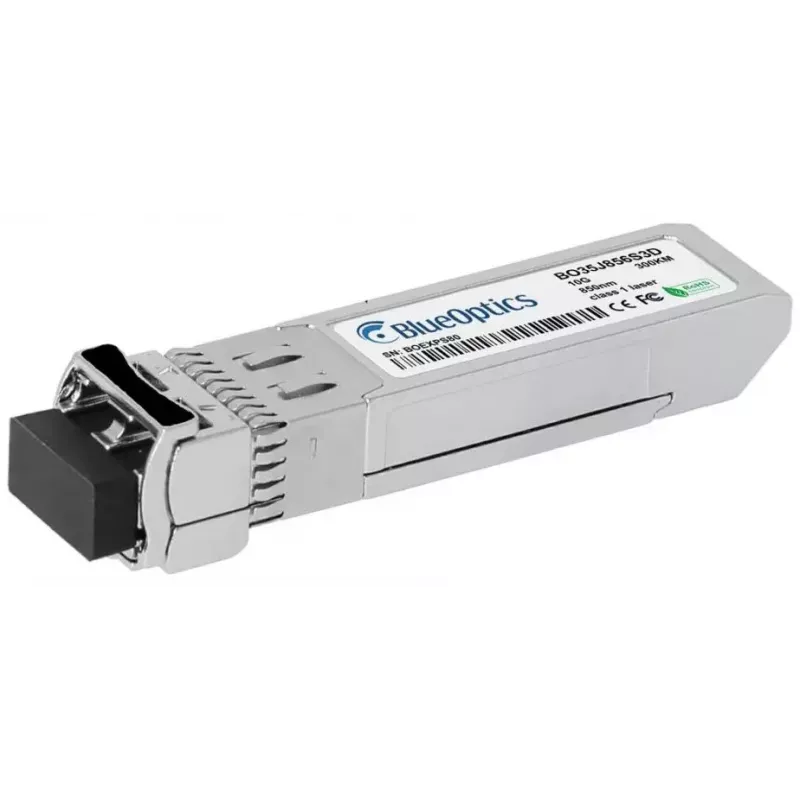

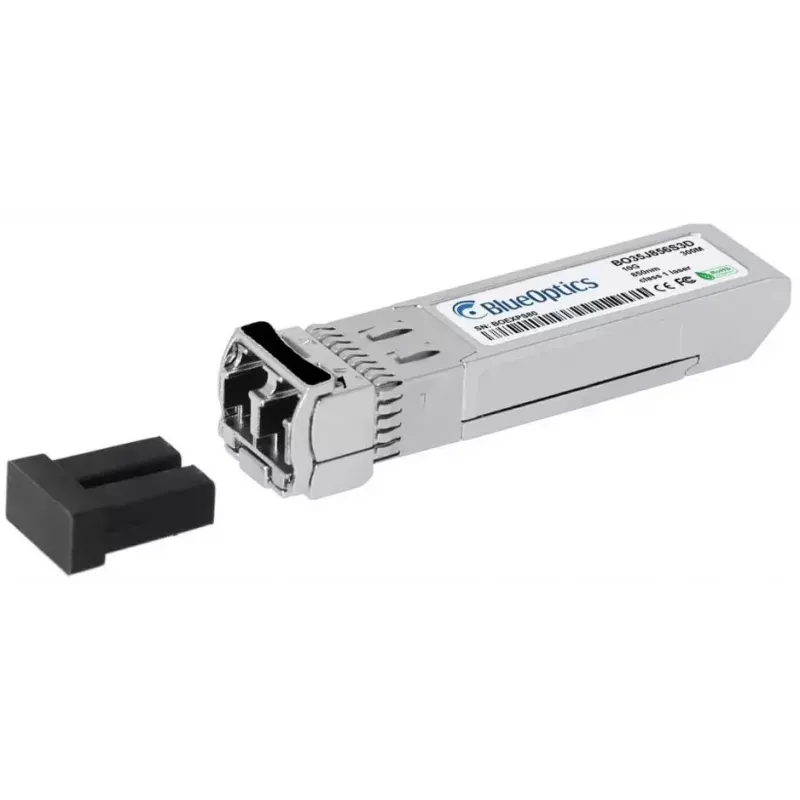

Moduł nadawczo-odbiorczy SFP+ BlueOptics AFBR-709SMZ-SF1-BO 300m aluminium

Moduł nadawczo-odbiorczy światłowodowy BlueOptics AFBR-709SMZ-SF1-BO to 10G SFP+ zaprojektowany do krótkodystansowych łączy wielomodowych do 300 metrów. W obudowie aluminiowej o wadze około 20 gramów obsługuje transmisję 10GBASE-SR przy użyciu optyki VCSEL 850 nm i złącza duplex LC zgodnie ze standardami MSA. Jest kompatybilny z platformami sprzętowymi akceptującymi moduły w stylu Avago AFBR-709SMZ-SF1 i wspiera popularne protokoły, takie jak Ethernet i Fibre Channel over Ethernet, z szybkością do 10 Gbit/s.

Zalety

Moduł łączy kompaktową obudowę SFP+ z aluminiową konstrukcją zapewniającą niezawodność mechaniczną i wydajność termiczną przy zachowaniu lekkości ułatwiającej instalację. Implementuje standardowe interfejsy elektryczne i optyczne, umożliwiając szeroką kompatybilność z urządzeniami różnych producentów w systemach obsługujących transceivery kompatybilne z Avago AFBR-709SMZ-SF1. Wbudowana diagnostyka cyfrowa (DDM/DOM) umożliwia monitorowanie w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, mocy nadawania, mocy odbioru i temperatury, upraszczając konserwację i rozwiązywanie problemów.

Odpowiednie do

• Krótkodystansowych łączy 10G przez światłowód wielomodowy (do 300 m)
• Przełączników Top-of-Rack i routerów centrów danych z portami SFP+
• Sieci pamięci masowej i połączeń serwerów z użyciem 10GBASE-SR
• Połączeń między przełącznikami, panelami krosowymi i ramami dystrybucji optycznej

Kluczowa specyfikacja

• Obudowa: SFP+
• Długość fali: 850 nm (nadajnik i odbiornik VCSEL)
• Maksymalny dystans: do 300 metrów na światłowodzie wielomodowym

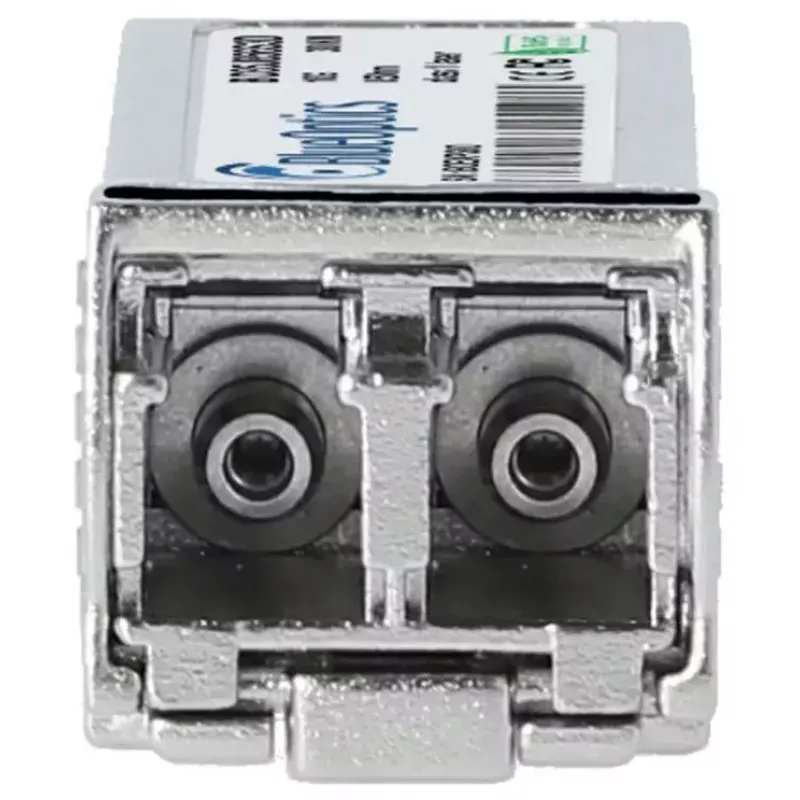

• Typ złącza: duplex LC
• Obsługiwana szybkość transmisji: do 10 Gbit/s (10GBASE-SR)
• Materiał obudowy: aluminium
• Waga: ok. 0,02 kg
• Diagnostyka cyfrowa: DDM/DOM (zgodna z MSA SFF-8472)

Sposób użycia

Zainstaluj transceiver w porcie SFP+ z zatrzaskiem modułu dopasowanym do portu hosta. Podłącz kabel krosowy duplex LC do modułu, przestrzegając orientacji nadawania/odbioru. Upewnij się, że oprogramowanie sprzętowe hosta obsługuje moduły SFP+ kompatybilne z Avago AFBR-709SMZ-SF1 i włącz DDM/DOM w oprogramowaniu hosta, jeśli diagnostyka jest potrzebna. Po włożeniu zweryfikuj status łącza i prędkość negocjowaną na hoście oraz potwierdź moc optyczną i integralność sygnału za pomocą parametrów DDM, jeśli są dostępne.

Zalecenia

Używaj światłowodu wielomodowego OM3/OM4 dla optymalnego zasięgu i marginesu przy 10 Gbit/s, utrzymuj złącza w czystości i kontrolowane przed podłączeniem oraz unikaj nadmiernych zgięć i naprężeń kabli. Jeśli interoperacyjność jest krytyczna, zweryfikuj moduł w konkretnym modelu przełącznika lub routera przed wdrożeniem na dużą skalę i monitoruj wartości DDM, aby wykryć wczesne oznaki degradacji.
