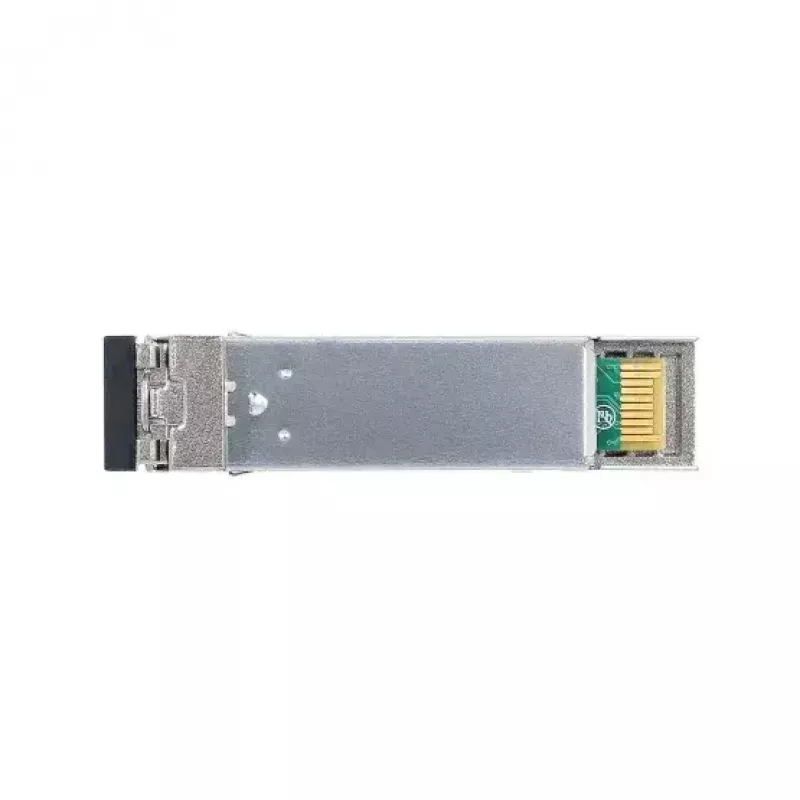

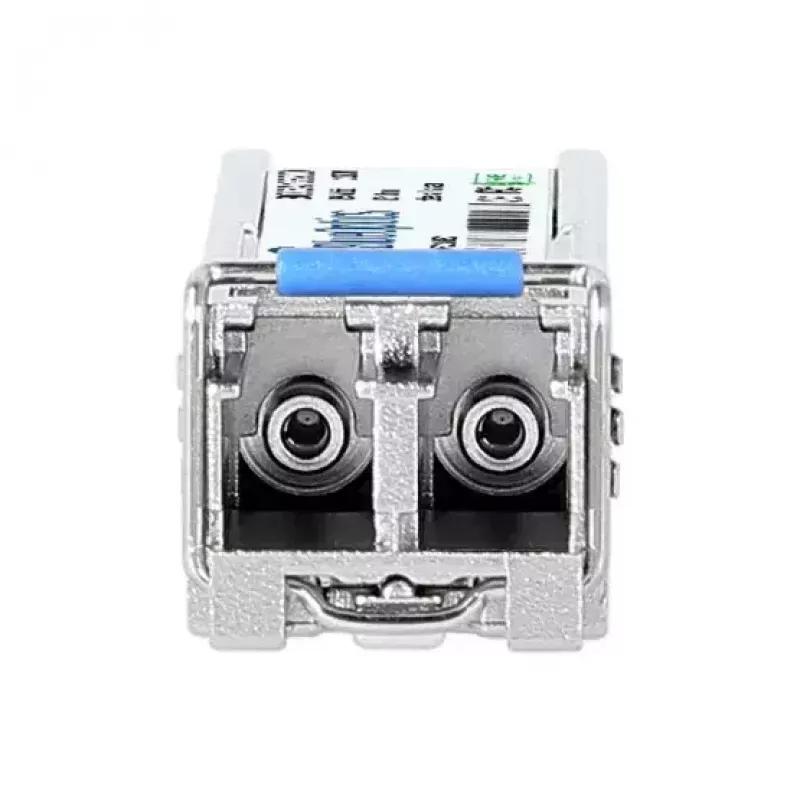

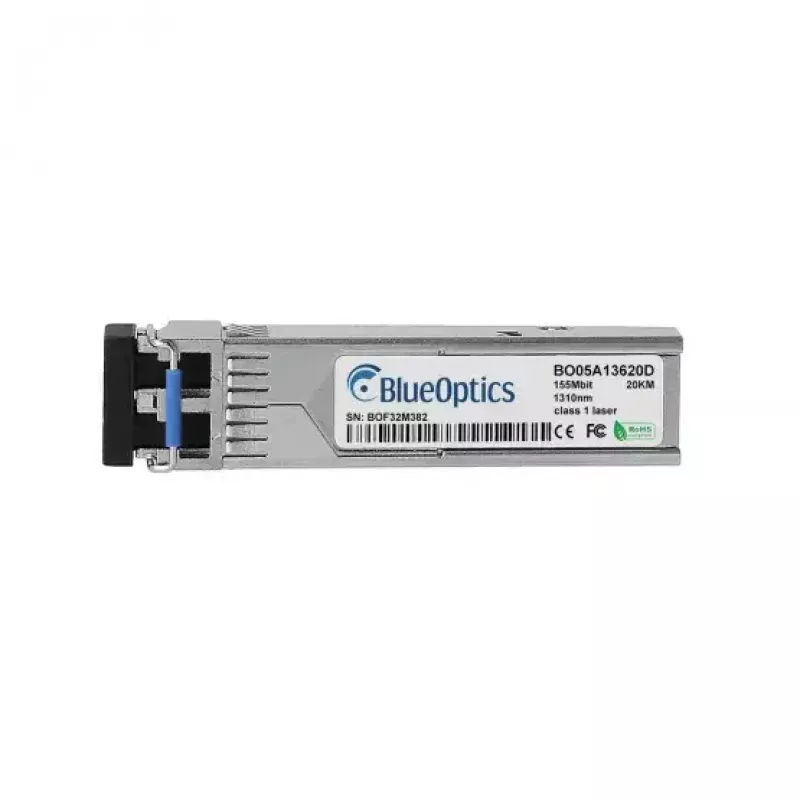

Moduł nadawczo-odbiorczy SFP BlueOptics AFCT-5760TPZ-BO 100 Mbit/s 1310 nm

Moduł nadawczo-odbiorczy światłowodowy SFP BlueOptics AFCT-5760TPZ-BO jest przeznaczony do łączy jednomodowych o nominalnej szybkości transmisji danych 100 Mbit/s i długości fali optycznej 1310 nm. Umieszczony w metalowej obudowie i zasilany napięciem 3,3 V, moduł obsługuje złącza dupleksowe LC i spełnia normy CE, FCC oraz RoHS. Przy deklarowanym średnim czasie między awariami (MTBF) wynoszącym 1 000 000 godzin, jest przeznaczony do stosowania w urządzeniach sieciowych akceptujących standardowe moduły SFP zgodne z MSA.

Zalety

Moduł łączy kompaktową obudowę SFP z metalową konstrukcją zapewniającą trwałość mechaniczną i stabilność termiczną. Zgodność z CE, FCC i RoHS gwarantuje spełnienie wymogów regulacyjnych oraz brak niebezpiecznych substancji. Jednomodowy interfejs optyczny 1310 nm i złącze dupleksowe LC umożliwiają ekonomiczne łącza światłowodowe na większe odległości w porównaniu z rozwiązaniami wielomodowymi, a określony MTBF wskazuje na długą żywotność odpowiednią do ciągłej pracy sieci.

Zastosowanie

• Połączenia punkt-punkt w światłowodzie jednomodowym o zasięgu do typowych 20 km
• Integracja z przełącznikami, routerami i systemami pamięci masowej akceptującymi moduły SFP zgodne z MSA
• Łącza światłowodowe wymagające interfejsów 100BASE-LX Ethernet lub porównywalnych interfejsów optycznych 100 Mbit/s

Kluczowe specyfikacje

• Typ interfejsu: SFP (dupleks LC)
• Maksymalna szybkość transmisji danych: 100 Mbit/s
• Długość fali roboczej: 1310 nm
• Zasilanie: napięcie wejściowe 3,3 V
• Obudowa: metalowa
• Typowy MTBF: 1 000 000 godzin
• Kolor produktu: metaliczny
• Waga: około 0,02 kg

Sposób użycia

Włóż moduł BlueOptics AFCT-5760TPZ-BO do wolnego gniazda SFP w kompatybilnym urządzeniu sieciowym, postępując zgodnie z instrukcjami producenta dotyczącymi wymiany na gorąco i obsługi. Podłącz dupleksowy jednomodowy kabel krosowy LC między modułami na obu końcach łącza, zachowując prawidłową polaryzację nadajnika/odbiornika, i zasil urządzenie hosta napięciem 3,3 V. Skonfiguruj ustawienia sieciowe urządzenia (prędkość, dupleks, protokoły łącza) zgodnie z wymaganiami sprzętu; moduł działa przezroczysto jako interfejs optyczny 100 Mbit/s. Jeśli host obsługuje diagnostykę cyfrową (DDM/DOM), włącz lub odczytaj te funkcje zgodnie z dokumentacją sprzętu, aby monitorować parametry optyczne.

Zalecenia

Podczas obsługi modułu należy przestrzegać środków ostrożności ESD, utrzymywać złącza światłowodowe w czystości, aby zapewnić optymalną wydajność optyczną, oraz przed instalacją sprawdzić zgodność z oprogramowaniem sprzętowym urządzenia hosta lub listą zgodności dostawcy. Aby uzyskać niezawodne łącza o zasięgu 20 km, należy stosować odpowiedni światłowód jednomodowy i dupleksowe kable krosowe LC oraz upewnić się, że oba końce mają zgodne specyfikacje optyczne (1310 nm jednomodowy). Regularnie monitoruj stan łącza i dostępne parametry diagnostyki optycznej.
