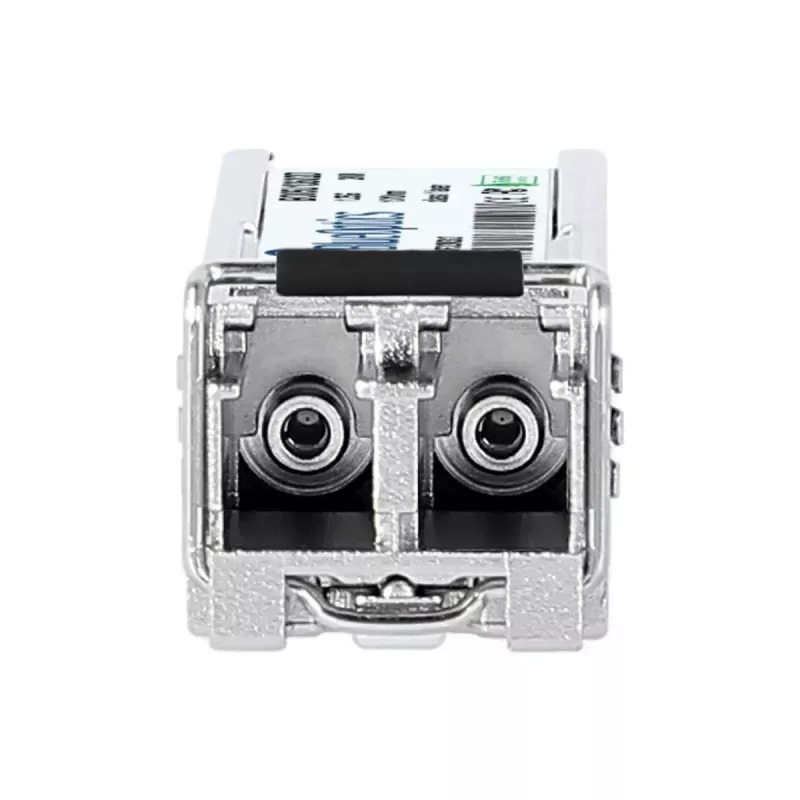

Moduł nadawczo-odbiorczy SFP BlueOptics AX-F6244-3S1S2X-BO 1250 Mbit/s

Moduł nadawczo-odbiorczy SFP BlueOptics AX-F6244-3S1S2X-BO to kompaktowy interfejs optyczny zaprojektowany do połączeń światłowodowych 1000BASE-X. Obsługuje maksymalną szybkość transmisji danych 1250 Mbit/s i jest przeznaczony do stosowania z łączami światłowodowymi dupleksowymi LC. Moduł jest zgodny z normami CE, RoHS i FCC oraz ma lekką srebrną obudowę, co czyni go odpowiednim do integracji z przełącznikami, routerami i innym sprzętem sieciowym akceptującym transceivery SFP zgodne z MSA.

Zalety

Ten transceiver SFP zapewnia interoperacyjną wydajność 1000BASE-X z oddzielnym nadajnikiem i odbiornikiem przy długości fali 1310 nm do zastosowań z włóknem wielomodowym, osiągając do 1,25 Gbit/s na typowych łączach krótkiego zasięgu. Moduł jest zgodny ze specyfikacjami mechanicznymi i elektrycznymi MSA dla formatu SFP, co umożliwia kompatybilność z szeroką gamą platform sprzętowych. Wbudowana obsługa cyfrowego monitorowania diagnostycznego (DDM/DOM) umożliwia dostęp w czasie rzeczywistym do parametrów roboczych, takich jak napięcie zasilania, prąd polaryzacji lasera, moc wyjściowa, moc odbierana i temperatura, gdy urządzenie hosta obsługuje te funkcje.

Odpowiedni do

Kluczowe dane techniczne

Sposób użycia

Zainstaluj moduł BlueOptics SFP w wolnym gnieździe SFP urządzenia hosta, gdy urządzenie jest wyłączone, lub postępując zgodnie z procedurami hot-plug dostawcy. Podłącz wielomodowy kabel krosowy dupleksowy LC, zapewniając prawidłową biegunowość nadawania do odbioru. Jeśli host obsługuje diagnostykę cyfrową, uzyskaj odczyty DDM/DOM za pośrednictwem interfejsu zarządzania lub odpowiedniego oprogramowania monitorującego, aby sprawdzić napięcie zasilania, prąd polaryzacji lasera, wyjściową i wejściową moc optyczną oraz temperaturę. Potwierdź stan i szybkość łącza za pomocą konfiguracji urządzenia hosta i diod LED łącza. Postępuj zgodnie z uwagami dostawcy hosta dotyczącymi kompatybilności podczas wdrażania transceiverów innych firm.

Zalecenia

Używaj certyfikowanych wielomodowych kabli krosowych dupleksowych LC i, jeśli to możliwe, przetestuj łącze ze swoim sprzętem sieciowym, aby zweryfikować kompatybilność i budżet optyczny. Upewnij się, że urządzenie hosta obsługuje transceivery SFP 1000BASE-X oraz DDM/DOM, jeśli potrzebujesz monitorowania diagnostycznego. Przechowuj zapasowe moduły w opakowaniach antystatycznych i unikaj narażania interfejsów optycznych na kurz – używaj zaślepek ochronnych, gdy złącza nie są połączone.
