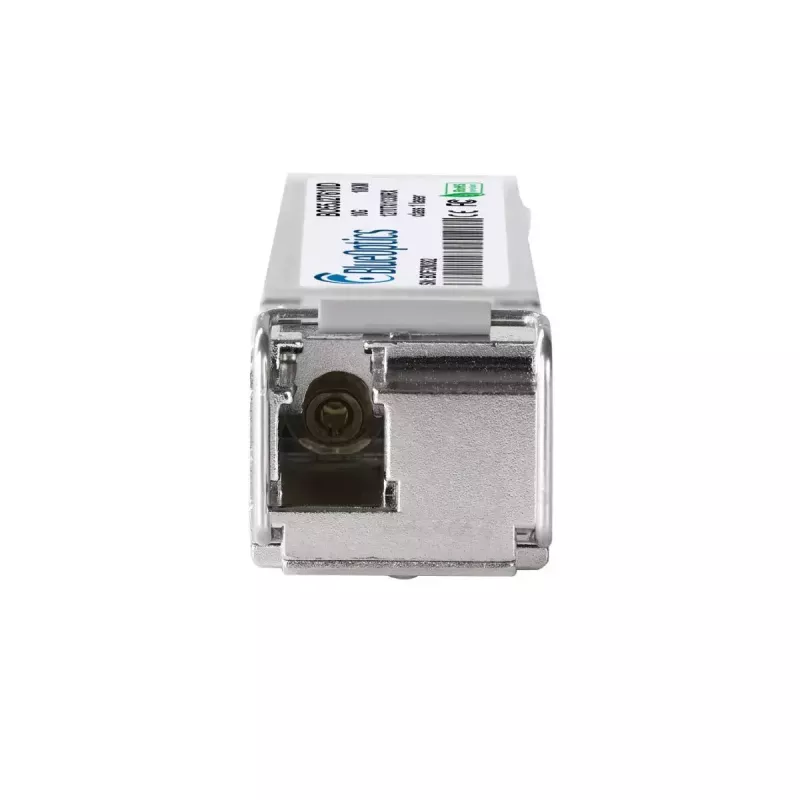

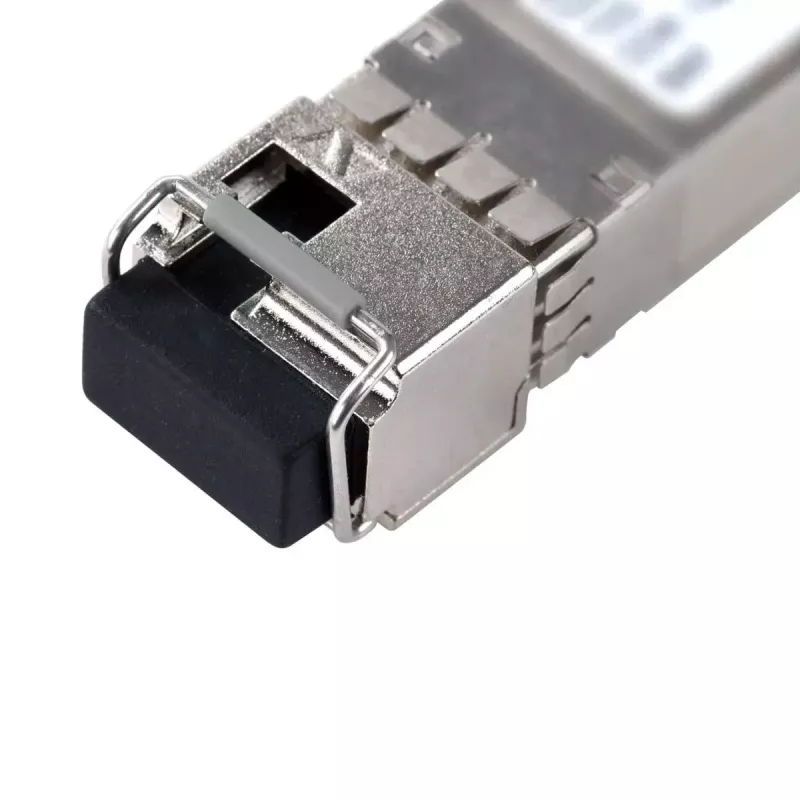

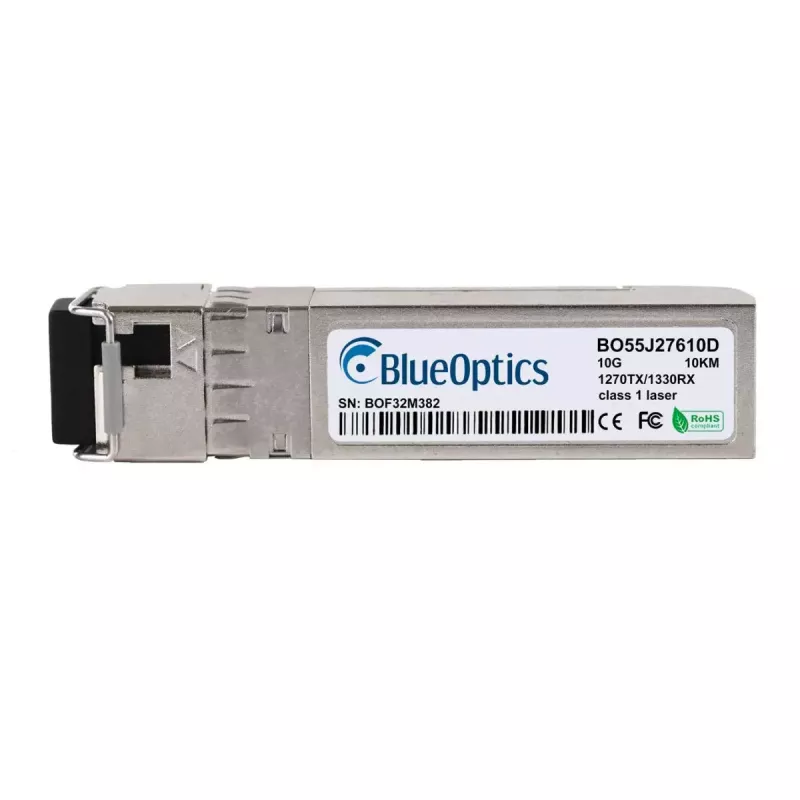

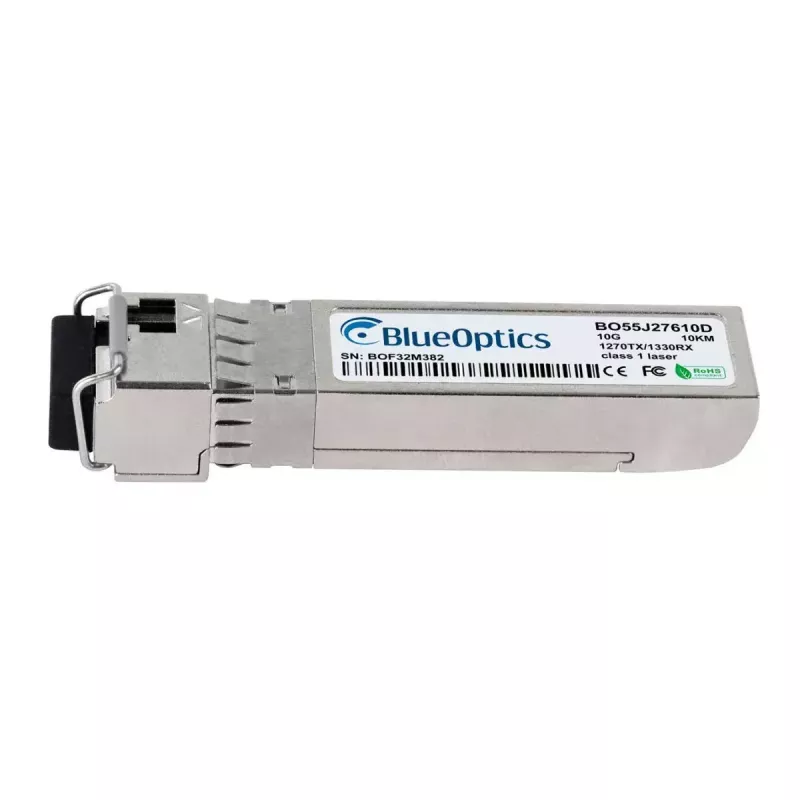

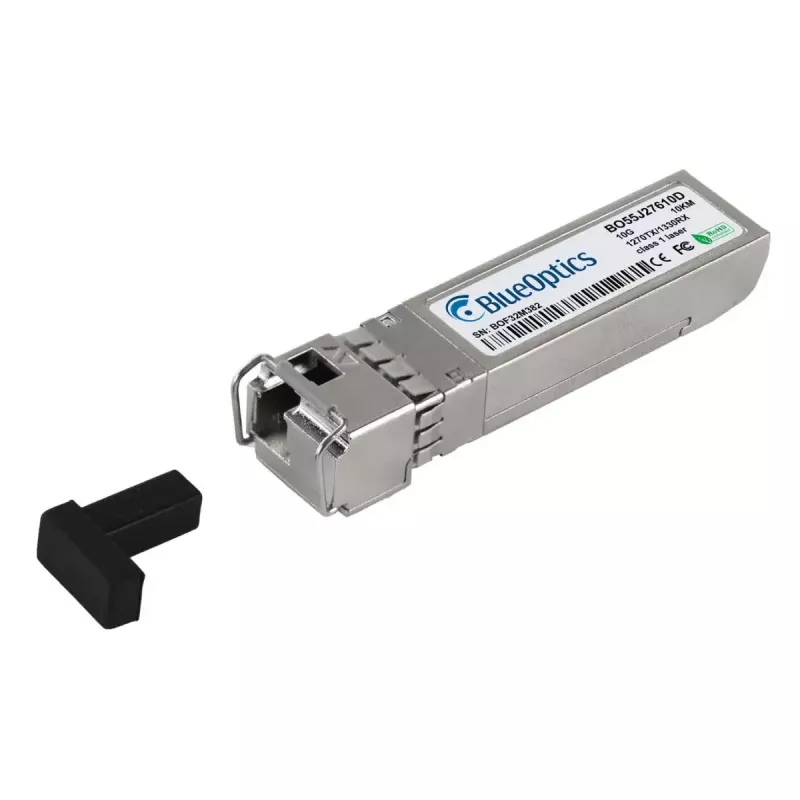

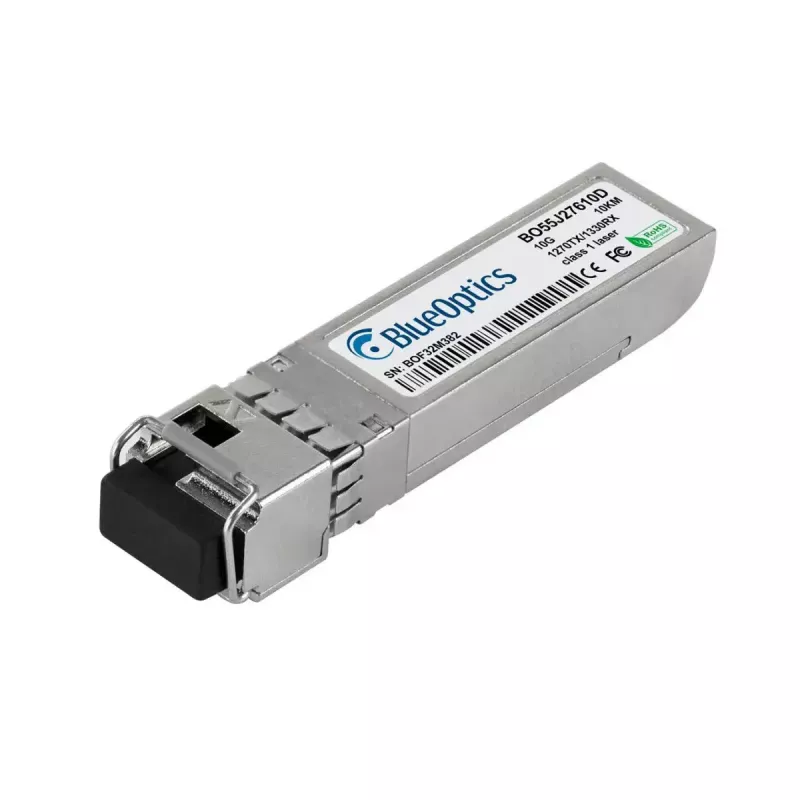

Moduł nadawczo-odbiorczy SFP BlueOptics SFP-10G-BX10-U-CM-BO 10000 Mbit/s

BlueOptics SFP-10G-BX10-U-CM-BO to światłowodowy moduł nadawczo-odbiorczy SFP+ przeznaczony do łączy optycznych 10 Gbit/s. Moduł ma srebrną metalową obudowę, waży 20 g i jest zasilany napięciem 3,3 V. Moduł realizuje dwukierunkowe łącze 10GBASE-BX-U wykorzystujące złącza simplex LC na światłowodzie jednomodowym, z oddzielnymi długościami fal nadawania i odbioru do pracy na jednym włóknie. Nadajnik-odbiornik obsługuje standardowe interfejsy SFP+ i jest przeznaczony do stosowania w sprzęcie sieciowym akceptującym moduły SFP+ zgodne ze specyfikacją MSA.

Zalety

Moduł zapewnia kompaktową obudowę SFP+ zgodną z MSA, obsługuje transfer danych do 10 000 Mbit/s oraz transmisję po światłowodzie jednomodowym, umożliwiając łącza o dużym zasięgu. Metalowa obudowa gwarantuje wytrzymałość mechaniczną i ekranowanie EMI, a niskie napięcie robocze 3,3 V zapewnia kompatybilność z popularnymi portami przełączników i routerów. Interfejs simplex LC oraz dwukierunkowa praca na jednym włóknie redukują zapotrzebowanie na kable w porównaniu z rozwiązaniami dwuwłóknowymi.

Zastosowanie

Kluczowe dane techniczne

Sposób użycia

Włóż moduł SFP-10G-BX10-U-CM-BO do kompatybilnego gniazda SFP+ w przełączniku, routerze lub urządzeniu pamięci masowej, dbając o prawidłowe wyrównanie aż do zatrzaśnięcia. Podłącz jednomodowy kabel krosowy simplex LC między tym nadajnikiem-odbiornikiem a zdalnym nadajnikiem-odbiornikiem; zwróć uwagę na orientację portów nadawania i odbioru, aby dopasować dwukierunkowe długości fal na jednym włóknie. Sprawdź, czy urządzenie hosta rozpoznaje moduł i czy ustawienia portu (prędkość/autonegocjacja) odpowiadają wymaganiom sieciowym. Jeśli host obsługuje cyfrowe monitorowanie diagnostyczne (DDM/DOM), włącz je lub odpytaj, aby uzyskać dane w czasie rzeczywistym, takie jak napięcie zasilania, prąd polaryzacji lasera, moc optyczna i temperatura.

Zalecenia

Używaj wysokiej jakości jednomodowych kabli krosowych simplex LC i przestrzegaj zasad obchodzenia się ze światłowodem, aby zapewnić oczekiwany zasięg i integralność sygnału. Przed wykorzystaniem danych diagnostycznych upewnij się, że urządzenie hosta obsługuje DDM/DOM. Postępuj zgodnie z instrukcjami producenta dotyczącymi wkładania/wyjmowania i przestrzegaj środków ostrożności ESD podczas obsługi nadajnika-odbiornika.
