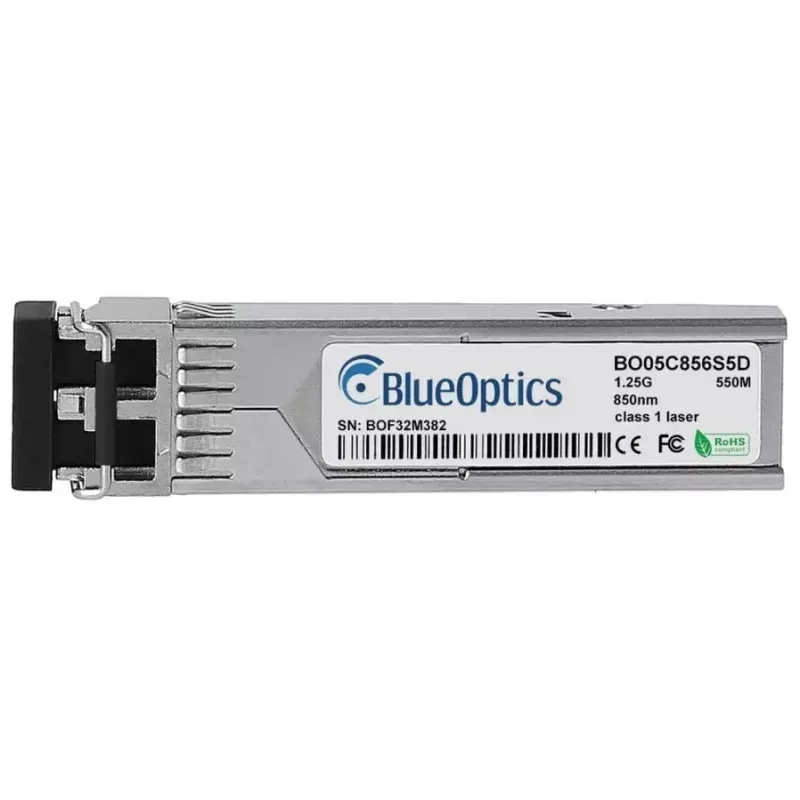

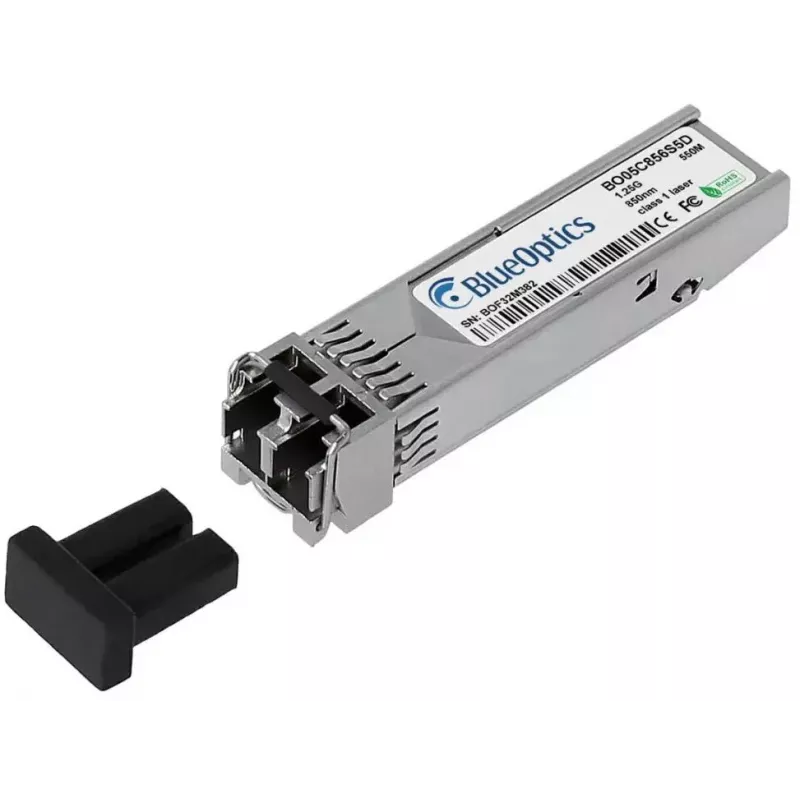

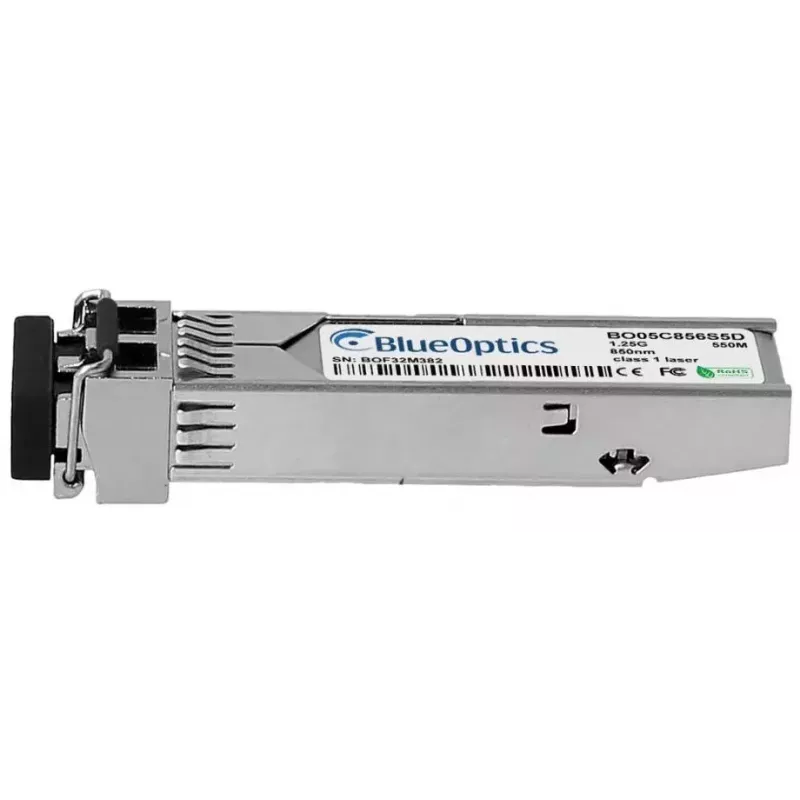

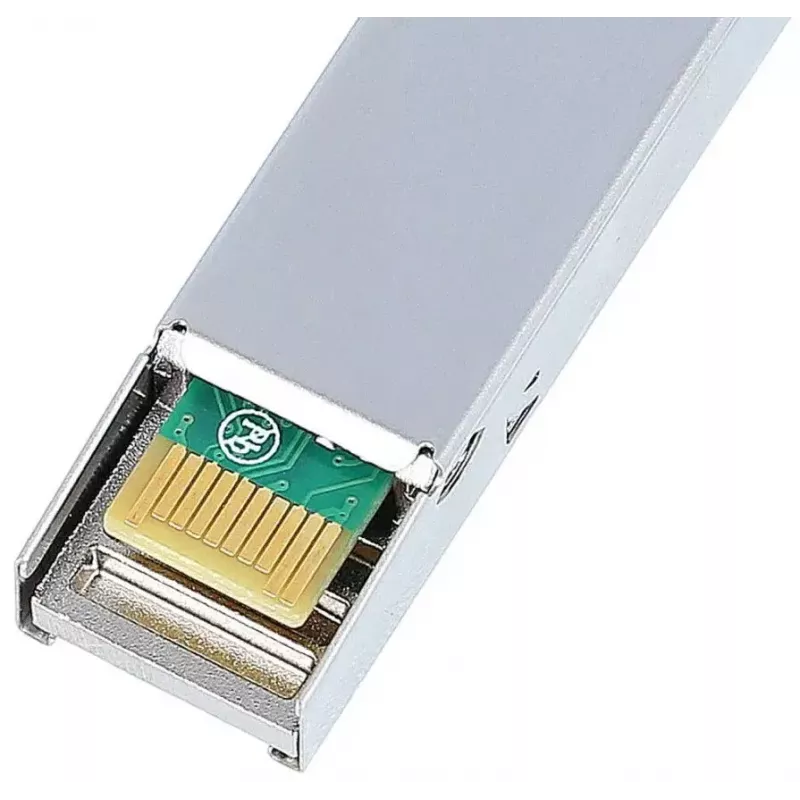

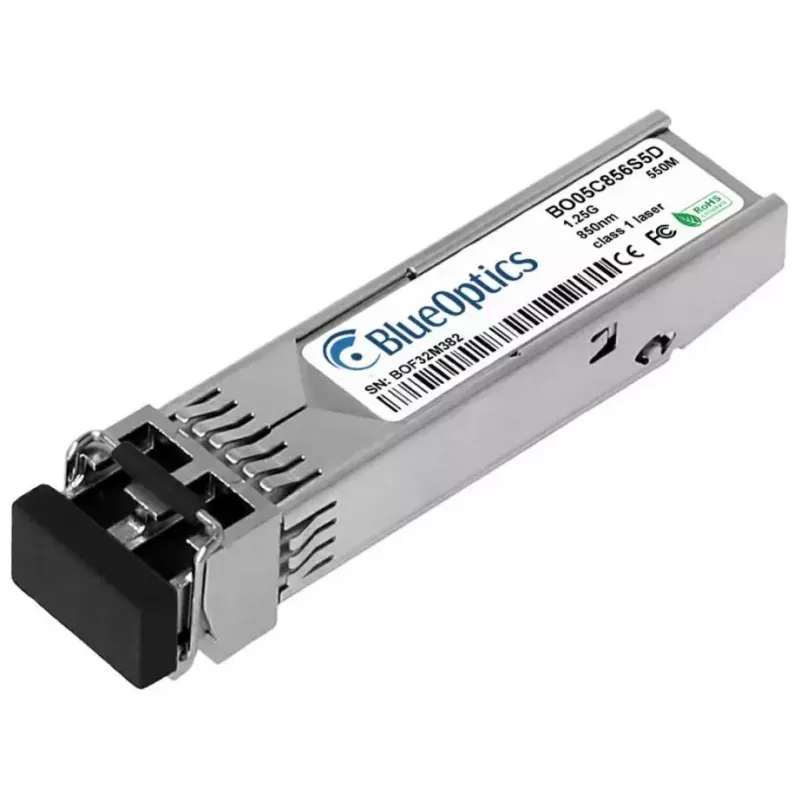

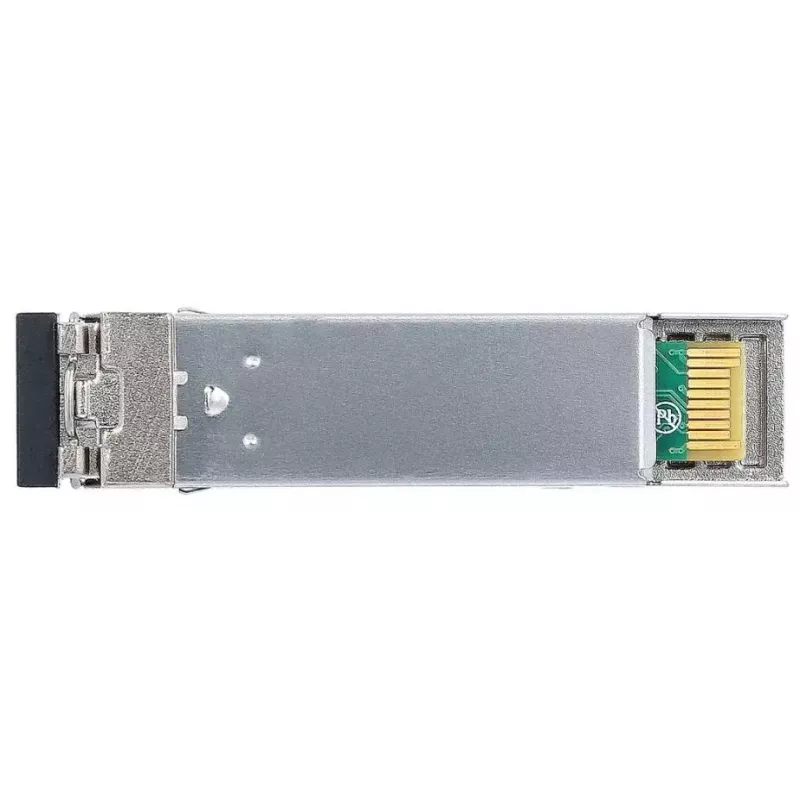

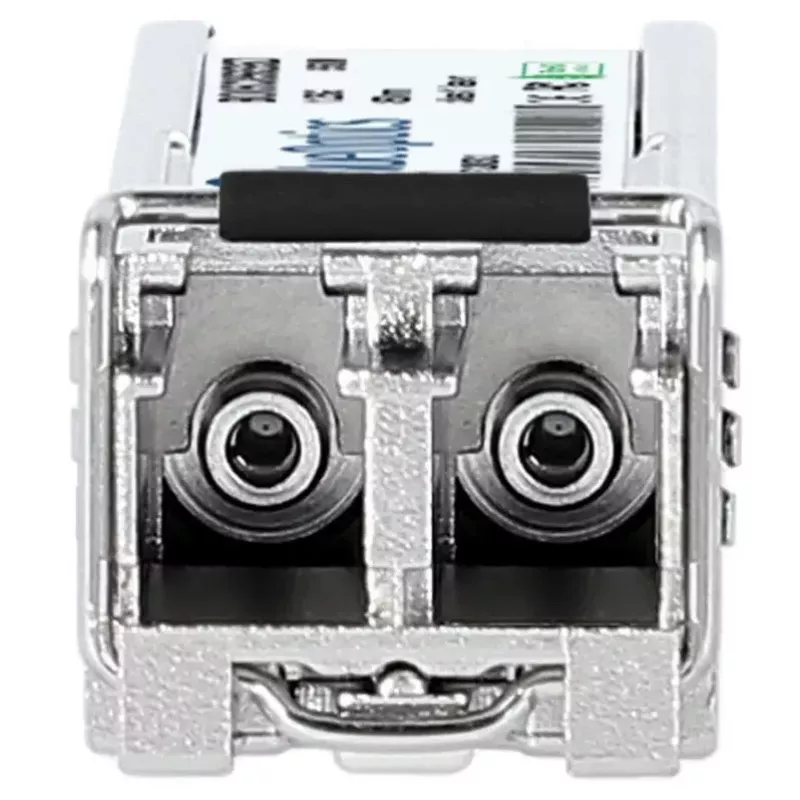

Moduł nadawczo-odbiorczy SFP BlueOptics SFP-16-BO 1250 Mbit/s 850 nm

BlueOptics SFP-16-BO to kompaktowy moduł nadawczo-odbiorczy SFP zaprojektowany do sieci światłowodowych. Obsługuje maksymalną szybkość transmisji danych 1250 Mbit/s przez włókno wielomodowe przy długości fali 850 nm. Umieszczony w metalowej obudowie i zasilany napięciem wejściowym 3,3 V, moduł jest lekki (około 3 g) i kompatybilny ze standardowymi portami SFP przy użyciu złącza optycznego LC duplex. Moduł implementuje charakterystykę transmisji 1000Base-SX i nadaje się do łączy optycznych krótkiego zasięgu do kilkuset metrów w zależności od rodzaju włókna i warunków.

Zalety

Moduł zapewnia niezawodną transmisję danych klasy gigabitowej przy niskim poborze mocy i standardowym formacie SFP, co gwarantuje szeroką kompatybilność. Metalowa obudowa wspomaga odprowadzanie ciepła i wytrzymałość mechaniczną, a zgodność ze specyfikacjami MSA SFP zapewnia interoperacyjność z przełącznikami sieciowymi, routerami i interfejsami pamięci masowej obsługującymi nadajniki-odbiorniki SFP 1000Base-SX. Cyfrowe monitorowanie diagnostyczne (DDM/DOM) jest dostępne na kompatybilnym sprzęcie hosta, umożliwiając monitorowanie parametrów pracy w czasie rzeczywistym.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj BlueOptics SFP-16-BO, wkładając moduł do wolnego portu SFP w kompatybilnym sprzęcie sieciowym, aż do zatrzaśnięcia. Podłącz kable krosowe światłowodowe wielomodowe LC duplex do portów nadajnika i odbiornika, upewniając się, że końce nadawcze (Tx) i odbiorcze (Rx) są prawidłowo dopasowane do nadajnika-odbiornika po drugiej stronie. Sprawdź, czy urządzenie hosta rozpoznaje nadajnik-odbiornik i, jeśli to możliwe, włącz lub odczytaj diagnostykę DDM/DOM za pomocą interfejsu zarządzania. Przestrzegaj środków ostrożności dotyczących wyładowań elektrostatycznych podczas obsługi modułu i unikaj dotykania czołowych powierzchni włókien; pozostaw zaślepki ochronne na nieużywanych złączach.

Zalecenia

Aby uzyskać optymalną wydajność łącza, używaj wysokiej jakości włókna wielomodowego (OM3/OM4 tam, gdzie potrzebny jest większy zasięg lub margines), odpowiednich kabli krosowych LC duplex i upewnij się, że złącza są czyste. Sprawdź kompatybilność urządzenia hosta z modułami SFP 1000Base-SX i włącz monitorowanie DDM/DOM, aby śledzić napięcie, prąd lasera, moc optyczną i temperaturę, jeśli jest to obsługiwane. Przechowuj nieużywane moduły w opakowaniu antystatycznym i zakładaj zaślepki przeciwpyłowe po instalacji.
