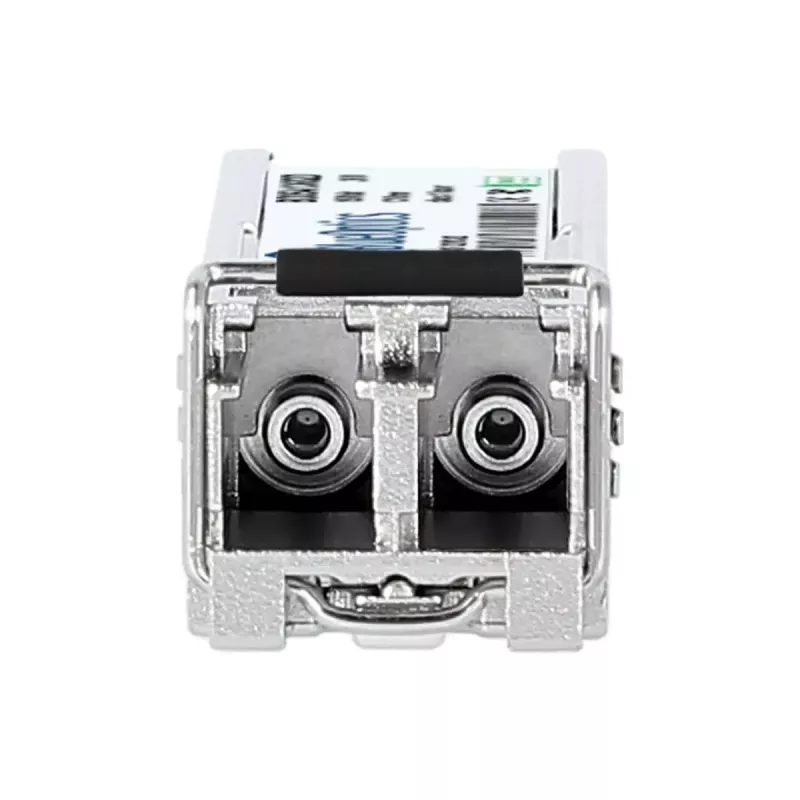

Moduł nadawczo-odbiorczy SFP BlueOptics SFP-1D-BO 155 Mbit/s 1310 nm

BlueOptics SFP-1D-BO 155 Mbit/s 1310 nm to kompaktowy światłowodowy moduł nadawczo-odbiorczy SFP zaprojektowany do łączy optycznych punkt-punkt oraz urządzeń sieciowych obsługujących moduły w formacie SFP. Obsługuje prędkości przesyłu danych do 155 Mbit/s przez światłowód wielomodowy przy nominalnej długości fali 1310 nm. Umieszczony w metalowej obudowie i zasilany napięciem 3,3 V, moduł jest lekki i kompatybilny ze standardowymi złączami LC duplex oraz interfejsami SFP zgodnymi z MSA.

Zalety

Moduł zapewnia standardowy interfejs SFP i światłowodowe złącze LC duplex do dwukierunkowej transmisji optycznej, umożliwiając integrację z przełącznikami, routerami i systemami pamięci masowej obsługującymi łącza optyczne 100BASE-FX/155 Mbit/s. Jego metalowa obudowa zapewnia wytrzymałość mechaniczną i odporność na zakłócenia elektromagnetyczne, a napięcie robocze 3,3 V i niska waga upraszczają instalację i kompatybilność. Konstrukcja jest zgodna z wytycznymi MSA i przetestowana pod kątem współdziałania ze sprzętem obsługującym równoważne moduły RAD SFP-1D, w tym obsługę diagnostyki cyfrowej, gdy sprzęt hosta implementuje DDM/DOM.

Zastosowanie

• Łącza światłowodowe między przełącznikami a routerami przez światłowód wielomodowy na dystansach do około 2 km
• Łącza uplink w sieciach przemysłowych i korporacyjnych, gdzie wymagane są standardowe moduły SFP
• Wymiana lub rozbudowa portów SFP w sprzęcie pamięci masowej i sieciowym obsługującym 100BASE-FX

Kluczowe specyfikacje

• Typ interfejsu: SFP (zgodny z MSA)
• Maksymalna prędkość przesyłu danych: 155 Mbit/s
• Długość fali: 1310 nm
• Złącze: LC duplex
• Zalecany typ światłowodu: światłowód wielomodowy
• Napięcie robocze: 3,3 V
• Obudowa: metalowa, kolor srebrny
• Waga: 0,003 kg

Sposób użycia

Zainstaluj BlueOptics SFP-1D-BO w dostępnym gnieździe SFP w kompatybilnym przełączniku, routerze lub innym urządzeniu sieciowym, gdy urządzenie hosta jest wyłączone lub zgodnie z instrukcjami producenta dotyczącymi wymiany podczas pracy. Podłącz kabel krosowy LC duplex między tym nadajnikiem-odbiornikiem a zdalnym nadajnikiem-odbiornikiem lub panelem krosowym, zapewniając prawidłowe dopasowanie torów nadawczego i odbiorczego. Skonfiguruj urządzenie hosta dla odpowiedniego protokołu 100BASE-FX lub pokrewnego i zweryfikuj stan łącza przez interfejs zarządzania urządzeniem. Jeśli host obsługuje diagnostykę cyfrową (DDM/DOM), monitoruj napięcie zasilania, temperaturę i wartości mocy optycznej w celu oceny stanu łącza i rozwiązywania problemów.

Zalecenia

Upewnij się, że urządzenie hosta jawnie obsługuje równoważne moduły SFP RAD SFP-1D/100BASE-FX oraz DDM/DOM, jeśli diagnostyka jest wymagana. Używaj wysokiej jakości wielomodowych kabli krosowych LC duplex i czyść złącza przed połączeniem. Zachowaj środki ostrożności ESD podczas obsługi nadajnika-odbiornika i przechowuj go w odpowiednim opakowaniu ochronnym, gdy nie jest używany.
