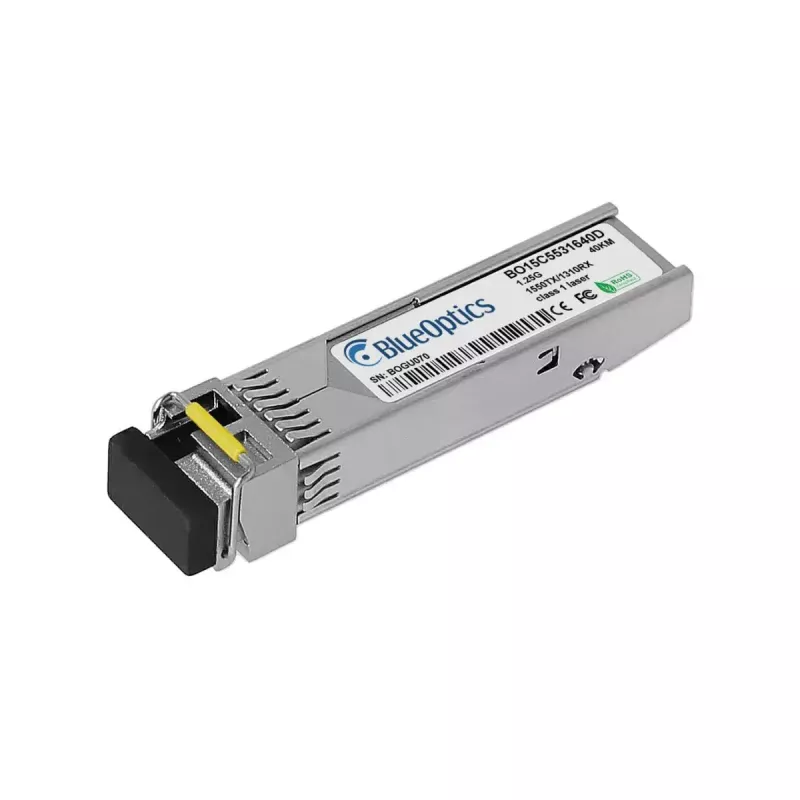

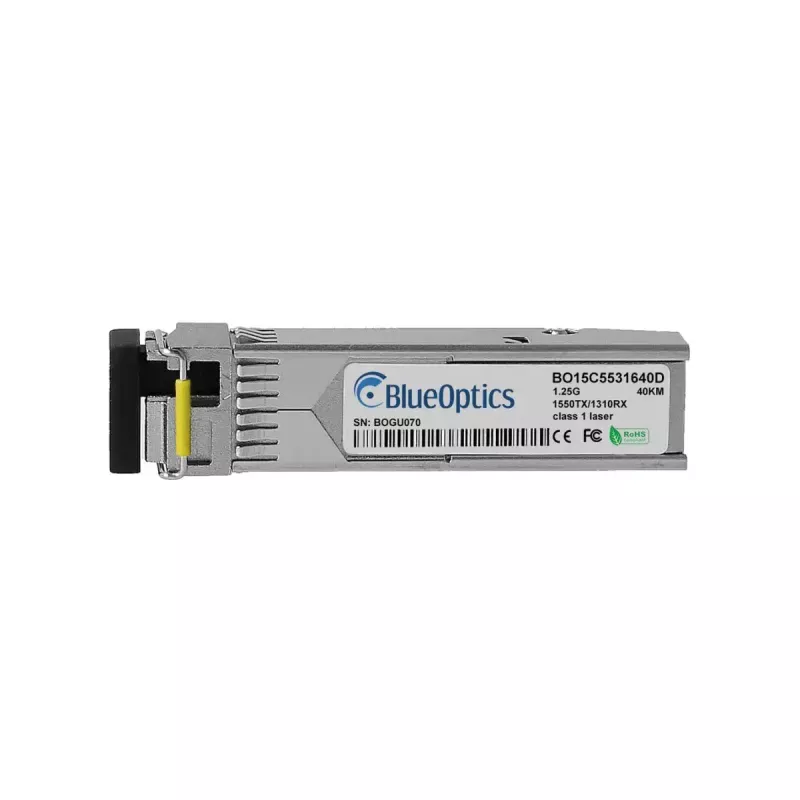

Moduł nadawczo-odbiorczy SFP BlueOptics SFP-23BED-BO 1250 Mbit/s

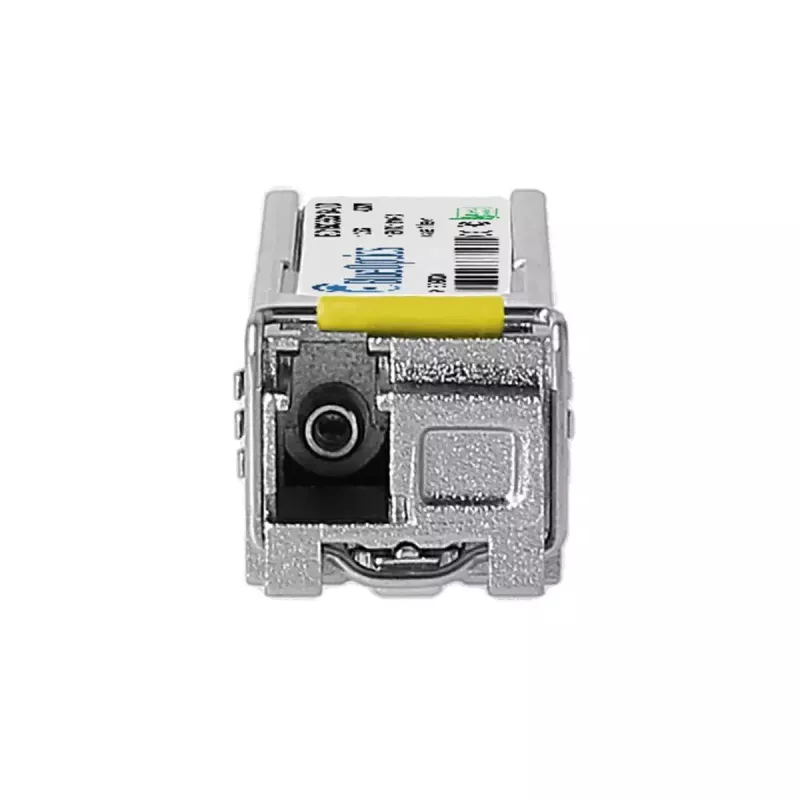

BlueOptics SFP-23BED-BO to moduł nadawczo-odbiorczy SFP światłowodu jednomodowego przeznaczony do zastosowań 1000BASE‑BX‑D z maksymalną szybkością transmisji danych 1250 Mbit/s. Umieszczony w kompaktowej metalowej obudowie i ważący około 3 g, moduł działa przy zasilaniu 3,3 V i wykorzystuje złącze LC simplex. Nadajnik-odbiornik realizuje rozdzielone długością fali kanały nadawania i odbioru (nadajnik ~1310 nm, odbiornik ~1550 nm) zgodnie ze standardami MSA, umożliwiając komunikację dupleksową po jednym włóknie na łączach do około 40 km przy użyciu kompatybilnego światłowodu jednomodowego i sprzętu.

Zalety

BlueOptics SFP-23BED-BO zapewnia zgodny z MSA format i interfejsy elektryczne/optyczne, co daje szeroką interoperacyjność z przełącznikami, routerami i innymi urządzeniami sieciowymi obsługującymi moduły SFP 1000BASE‑BX‑D. Metalowa obudowa oferuje niezawodną ochronę mechaniczną i stabilność termiczną, a niska waga i standardowe złącze SFP ułatwiają instalację i wymianę. Moduł wspiera funkcje cyfrowego monitorowania diagnostycznego (DDM/DOM), które dostarczają informacji w czasie rzeczywistym o napięciu, prądzie polaryzacji lasera, mocy nadawczej, mocy odbieranej i temperaturze, gdy są obsługiwane przez sprzęt hosta.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj BlueOptics SFP-23BED-BO, wkładając go do kompatybilnego portu SFP z modułem skierowanym w odpowiednią stronę, aż do zatrzaśnięcia. Podłącz patchcord światłowodowy jednomodowy LC simplex pomiędzy tym nadajnikiem-odbiornikiem a odpowiadającym mu nadajnikiem-odbiornikiem na zdalnym końcu, przestrzegając poprawnej polaryzacji włókna dla pracy BX‑D (pojedyncze włókno, rozdzielone długością fali nadawanie/odbiór). Upewnij się, że urządzenie hosta zapewnia wymagane zasilanie 3,3 V i obsługuje protokół 1000BASE‑BX‑D. Jeśli wymagane jest monitorowanie, włącz raportowanie DDM/DOM na hoście, aby wyświetlić diagnostykę na żywo, taką jak napięcie, prąd polaryzacji lasera, moc optyczna i temperatura.

Zalecenia

Używaj fabrycznie kwalifikowanych patchcordów jednomodowych LC simplex i przestrzegaj wytycznych dostawcy hosta dotyczących kompatybilności SFP. Zweryfikuj, czy zdalny nadajnik-odbiornik obsługuje pracę pojedynczym włóknem BX‑D, i dopasuj typ włókna oraz jakość złącza, aby osiągnąć określony zasięg. W celu zdalnej diagnostyki potwierdź, że sprzęt hosta wspiera DDM/DOM, aby uzyskać dostęp do parametrów diagnostycznych.
