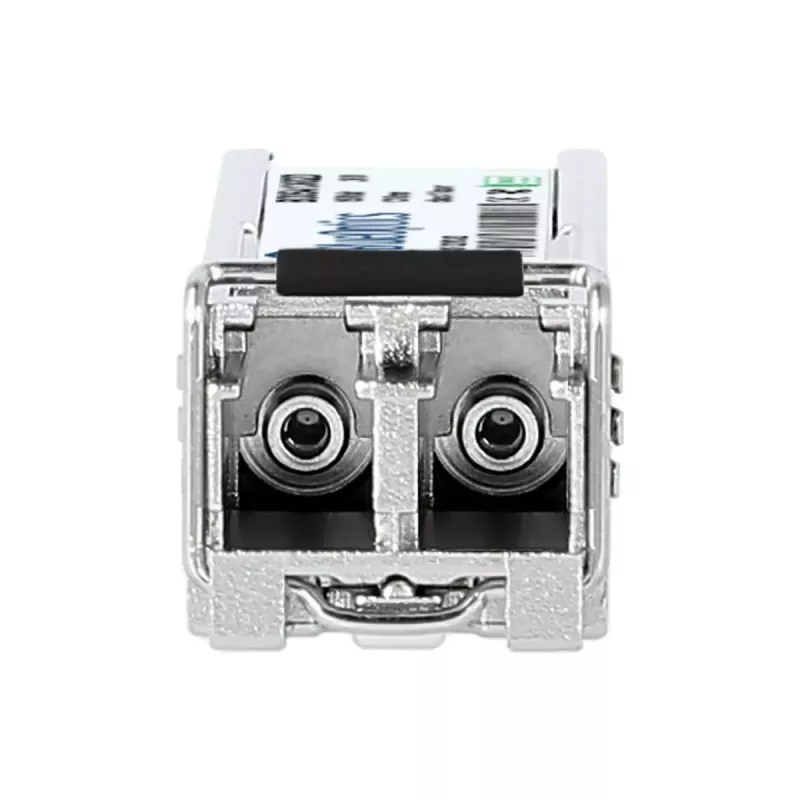

Moduł nadawczo-odbiorczy SFP BlueOptics SFP-FXM-LCI-AE-BO 155 Mbit/s 1310 nm

BlueOptics SFP-FXM-LCI-AE-BO to światłowodowy moduł nadawczo-odbiorczy SFP zaprojektowany do przesyłu danych z szybkością 155 Mbit/s przez światłowód wielomodowy na długości fali 1310 nm. Umieszczony w trwałej metalowej obudowie i ważący około 3 gramów, ten moduł SFP obsługuje standardowy format interfejsu SFP i nadaje się do wkładania do portów SFP w przełącznikach, routerach i innych urządzeniach sieciowych, które obsługują transceivery 100BASE-FX zgodne z MSA. Moduł oferuje łączność dupleksową LC i jest zaprojektowany do pracy przy zasilaniu 3,3 V.

Zalety

Moduł jest zgodny ze standardami MSA i oferuje kompatybilność ze sprzętem obsługującym transceivery SFP 100BASE-FX. Jego metalowa obudowa zapewnia mechaniczną niezawodność i stabilne zachowanie termiczne, a układ nadajnika i odbiornika 1310 nm umożliwia dwukierunkowe łącza optyczne z wykorzystaniem oddzielnych włókien. Kompaktowa, lekka konstrukcja i standardowy interfejs SFP ułatwiają instalację i wymianę w istniejącym sprzęcie sieciowym.

Zastosowanie

• Połączenia Ethernet do 155 Mbit/s przez światłowód wielomodowy
• Łączenie przełączników i routerów w budynkach lub na krótkich łączach kampusowych
• Integracja z systemami wymagającymi optycznych interfejsów dupleksowych LC

Główne specyfikacje

• Typ interfejsu: SFP (Small Form-factor Pluggable)
• Maksymalna szybkość przesyłu danych: 155 Mbit/s
• Długość fali: 1310 nm
• Złącze: dupleksowe LC
• Medium optyczne: światłowód wielomodowy (zgodnie z wytycznymi dla 100BASE-FX)
• Napięcie robocze: 3,3 V
• Obudowa: metalowa
• Waga: około 0,003 kg

Sposób użycia

Zainstaluj BlueOptics SFP-FXM-LCI-AE-BO, wkładając mocno transceiver do pustego portu SFP w kompatybilnym urządzeniu sieciowym, aż do zatrzaśnięcia. Podłącz dupleksowe kable krosowe światłowodowe LC do portów nadawczych i odbiorczych modułu, zapewniając prawidłową polaryzację. Zasil urządzenie hosta standardowym zasilaniem i pozwól interfejsowi na negocjację parametrów łącza zgodnie z oprogramowaniem układowym urządzenia. Jeśli urządzenie hosta to obsługuje, włącz lub monitoruj funkcje diagnostyki cyfrowej/DOM, aby sprawdzić napięcie zasilania, prąd polaryzacji lasera, wyjściową i odebraną moc optyczną oraz temperaturę.

Zalecenia

Używaj wysokiej jakości dupleksowych kabli krosowych światłowodowych wielomodowych i utrzymuj złącza światłowodowe w czystości, aby zapewnić optymalną jakość sygnału. Sprawdź, czy urządzenie hosta obsługuje moduły SFP 100BASE-FX i, jeśli to możliwe, włącz monitorowanie DDM/DOM, aby ułatwić zdalną diagnostykę. Podczas obsługi transceivera przestrzegaj środków ostrożności ESD i przechowuj nieużywane moduły z zaślepkami przeciwpyłowymi w czystym otoczeniu.
