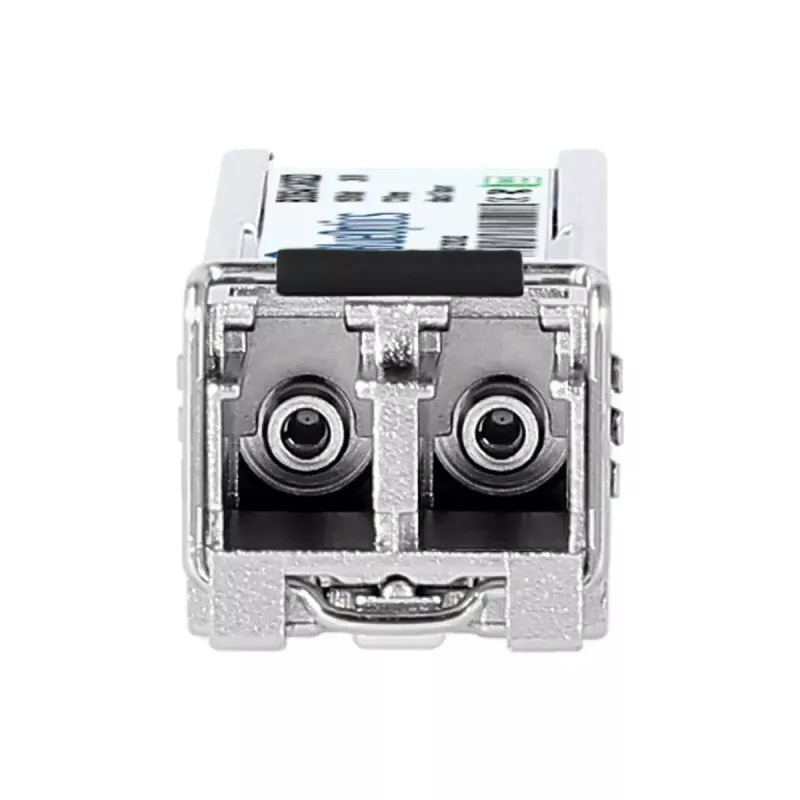

Moduł nadawczo-odbiorczy SFP BlueOptics USFP-03/M-D-R-BO 155 Mbit/s 1310 nm

Moduł nadawczo-odbiorczy SFP BlueOptics USFP-03/M-D-R-BO to kompaktowy moduł światłowodowy przeznaczony do zastosowań w sieciach 100BASE-FX i podobnych. Obsługuje maksymalną szybkość transmisji danych 155 Mbit/s na światłowodzie wielomodowym przy długości fali 1310 nm. Zamknięty w metalowej obudowie o wadze około 20 g, moduł zapewnia małe, trwałe złącze z dupleksowym złączem LC do dwukierunkowej transmisji optycznej na odległość do 2000 m, w zależności od rodzaju włókna i warunków łącza.

Zalety

Ten moduł SFP BlueOptics jest zgodny z wymiarami i standardami złączy MSA, co zapewnia szeroką kompatybilność ze sprzętem sieciowym akceptującym standardowe moduły SFP 100BASE-FX. Metalowa obudowa zwiększa trwałość mechaniczną i pomaga w odprowadzaniu ciepła. Lekki i kompaktowy moduł jest łatwy w instalacji i wymianie w portach SFP. Połączenie nadajnika/odbiornika 1310 nm i dupleksowego złącza LC umożliwia jednoczesne kanały nadawania i odbioru na oddzielnych włóknach dla stabilnych łączy optycznych.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Przed włożeniem lub wyjęciem modułu SFP wyłącz zasilanie lub postępuj zgodnie z procedurami hot-swap zalecanymi przez producenta urządzenia. Wyrównaj złącze LC kompatybilnego dupleksowego kabla krosowego do portów LC modułu i delikatnie wciśnij, aż zatrzaśnie się na swoje miejsce. Włóż moduł do dostępnego gniazda SFP w urządzeniu sieciowym, upewniając się, że jest całkowicie osadzony, a urządzenie rozpoznaje transceiver. Skonfiguruj urządzenie hosta dla zamierzonego protokołu (np. 100BASE-FX lub kompatybilne ustawienia Ethernet/SDH) i sprawdź stan łącza przez interfejs przełącznika lub routera. Jeśli sprzęt obsługuje diagnostykę cyfrową (DDM/DOM), włącz lub monitoruj diagnostykę, aby obserwować parametry, takie jak moc optyczna i temperatura, jeśli są dostępne.

Zalecenia

Używaj wysokiej jakości wielomodowych dupleksowych kabli krosowych LC i postępuj zgodnie z wytycznymi producenta dotyczącymi czyszczenia i obsługi złączy światłowodowych, aby osiągnąć optymalny zasięg i jakość sygnału. Sprawdź kompatybilność urządzenia z modułami SFP zgodnymi z MSA i upewnij się, czy urządzenie hosta obsługuje DDM/DOM, jeśli potrzebujesz zdalnego monitorowania diagnostycznego.
