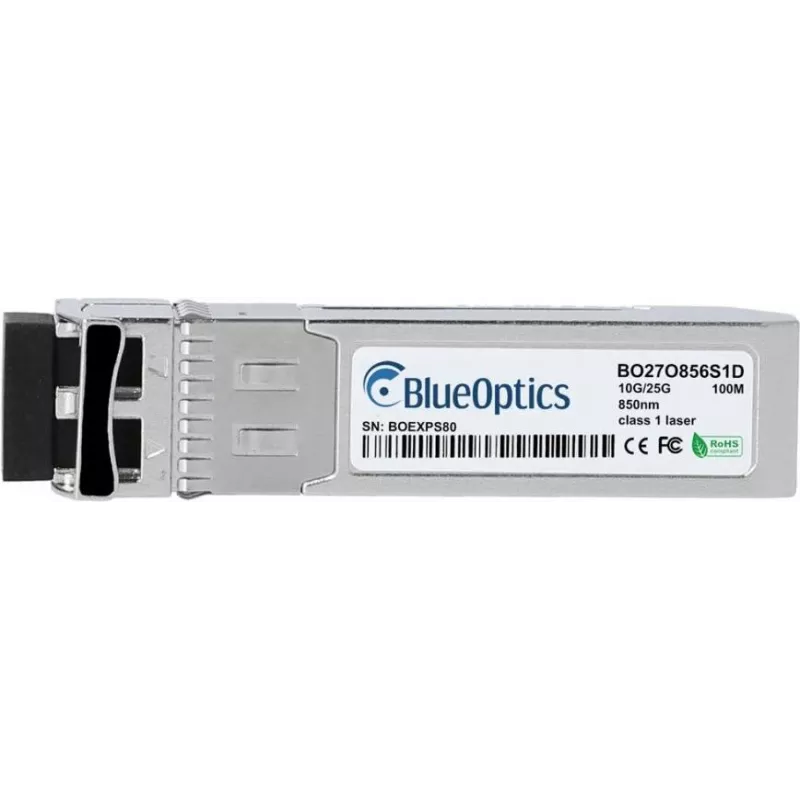

Moduł nadawczo-odbiorczy SFP28 BlueOptics AFBR-735JAMZ-BO 25000 Mbit/s 850 nm

Moduł nadawczo-odbiorczy światłowodowy SFP28 BlueOptics AFBR-735JAMZ-BO jest przeznaczony do zastosowań krótkiego zasięgu 10/25GBASE-SR. Obsługuje maksymalną szybkość transmisji danych 25000 Mbit/s przez światłowód wielomodowy przy długości fali 850 nm i wykorzystuje złącze dupleksowe LC. Moduł jest dostarczany w srebrnej obudowie, ma kompaktowy format SFP28 i wagę 40 g. Został zaprojektowany zgodnie z normami CE, FCC i RoHS, a oczekiwany MTBF wynosi 3 000 000 godzin.

Zalety

Moduł zapewnia jednoczesną funkcję nadawania i odbioru za pomocą zgodnych ze standardem połączeń dupleksowych LC i jest kompatybilny z popularnymi platformami sprzętowymi opartymi na Broadcom. Implementuje cyfrowe monitorowanie diagnostyczne (DDM/DOM) zgodne z SFF-8472 do monitorowania w czasie rzeczywistym napięcia zasilania, prądu lasera, mocy optycznej wyjściowej/wejściowej i temperatury. Komponenty są dobrane tak, aby spełniać wymagania MSA, zapewniając interoperacyjność, stabilną wydajność optyczną na światłowodzie wielomodowym i długą żywotność.

Zastosowanie

• Szybkie połączenia krótkiego zasięgu między przełącznikami i routerami w centrach danych
• Połączenia uplink między serwerami a przełącznikami oraz między przełącznikami przy 10G/25G
• Systemy pamięci masowej i sieci SAN wymagające łączy optycznych o niskim opóźnieniu
• Sprzęt pomiarowy i testowy obsługujący moduły SFP28 SR

Kluczowe specyfikacje

• Format: SFP28 (dupleks LC)
• Szybkość transmisji: do 25 Gbit/s
• Długość fali: 850 nm
• Maksymalna odległość transmisji przez światłowód wielomodowy: 100 m
• Typ złącza: LC
• Kolor: srebrny
• Waga: 0,04 kg
• Cyfrowe monitorowanie diagnostyczne: zgodne z SFF-8472
• Zgodność z normami: CE, FCC, RoHS
• MTBF: 3 000 000 godzin

Jak używać

Zainstaluj moduł nadawczo-odbiorczy SFP28 w porcie zgodnym z SFP28 w obsługiwanym urządzeniu sieciowym zgodnie z instrukcjami producenta, upewniając się, że moduł jest całkowicie osadzony, aż zatrzask się zablokuje. Podłącz kable światłowodowe wielomodowe dupleksowe LC do modułu, zachowując prawidłową orientację nadawania/odbioru. Sprawdź, czy urządzenie hosta rozpoznaje moduł, a jeśli to konieczne, włącz lub sprawdź monitorowanie DDM/DOM w interfejsie zarządzania, aby wyświetlić wartości diagnostyczne w czasie rzeczywistym. Aby zapewnić bezpieczne obchodzenie się, unikaj dotykania interfejsów optycznych i trzymaj zaślepki ochronne na złączach do czasu podłączenia.

Zalecenia

Używaj światłowodu wielomodowego OM3/OM4, aby uzyskać optymalną wydajność 25G na dystansie do 100 m, i łącz moduł z pasującymi kablami dupleksowymi LC oraz kompatybilnym sprzętem opartym na Broadcom, aby zapewnić interoperacyjność i dostęp do danych DDM. Przechowuj i obchodź się z modułem zgodnie z branżowymi środkami ostrożności ESD oraz utrzymuj złącza w czystości, aby zachować jakość sygnału.
