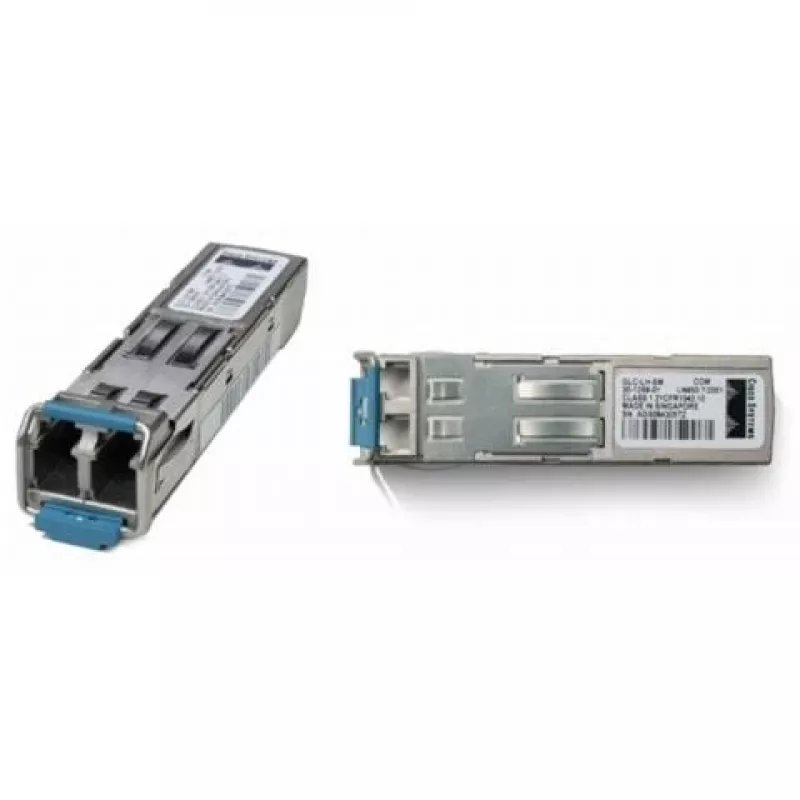

Moduł nadawczo-odbiorczy sieci Cisco GLC-LX-SM-RGD 1000BASE-LX/LH

Moduł nadawczo-odbiorczy sieci Cisco 1000BASE-LX/LH (GLC-LX-SM-RGD) to urządzenie typu Small Form-Factor Pluggable (SFP) z możliwością wymiany podczas pracy, które łączy port Gigabit Ethernet z sieciami światłowodowymi. Zgodny ze standardem IEEE 802.3z 1000BASE-LX, obsługuje łącza światłowodowe jednomodowe do 10 km oraz wielomodowe do 550 m. Moduł wykorzystuje złącze światłowodowe LC PC, działa na długości fali 1310 nm i obsługuje szybkość transmisji danych 1000 Mbit/s.

Zalety

Nadajnik-odbiornik zapewnia kompaktową, zgodną ze standardami branżowymi obudowę SFP, która jest wymienna między kompatybilnymi urządzeniami Cisco i innymi urządzeniami obsługującymi te same standardy. Obsługa zarówno światłowodów jednomodowych, jak i wielomodowych zapewnia elastyczność przy różnych odległościach łączy, a określony zakres mocy nadawania oraz złącze LC gwarantują zgodność z powszechnymi instalacjami światłowodowymi. Niewielki rozmiar i niska waga ułatwiają instalację i wymianę w systemach montowanych w szafach rack i modułowych.

Zastosowanie

• Łącza dosyłowe Gigabit Ethernet i połączenia światłowodowe między przełącznikami
• Łącza światłowodowe jednomodowe do 10 km
• Łącza światłowodowe wielomodowe do 550 m
• Wymiana lub modernizacja gniazd SFP w sprzęcie sieciowym Cisco i kompatybilnym

Kluczowe specyfikacje

• Model: Cisco GLC-LX-SM-RGD
• Standard: IEEE 802.3z 1000BASE-LX/LH
• Maksymalna szybkość transmisji danych: 1000 Mbit/s
• Maksymalna odległość transmisji: 10000 m (światłowód jednomodowy), do 550 m (światłowód wielomodowy)
• Długość fali: 1310 nm
• Złącze: LC, PC
• Zakres mocy nadawania: -3 do -9,5 dBmW
• Wymiary: 13,4 x 56,5 x 8,5 mm
• Waga: 0,075 kg

Sposób użycia

Wyłącz zasilanie lub postępuj zgodnie z procedurami wymiany podczas pracy zalecanymi przez dostawcę sprzętu, a następnie włóż moduł SFP do wolnego gniazda Gigabit Ethernet SFP, aż zostanie pewnie osadzony. Podłącz kabel światłowodowy LC do modułu, zwracając uwagę na prawidłową biegunowość i bezpieczne połączenia. Skonfiguruj podłączony port przełącznika lub routera zgodnie z wymaganiami dla pracy 1000BASE-LX; większość systemów automatycznie negocjuje łącze. Monitoruj stan łącza i poziomy sygnału za pośrednictwem interfejsów zarządzania urządzeniami, aby potwierdzić prawidłowe działanie.

Zalecenia

Stosuj światłowód jednomodowy dla łączy o zasięgu do 10 km i światłowód wielomodowy dla krótszych odcinków do 550 m. Przed instalacją sprawdź typ światłowodu, czystość złącza i biegunowość. Postępuj zgodnie z wytycznymi Cisco lub specyficznymi dla sprzętu dotyczącymi wymiany podczas pracy, aby uniknąć przerw w działaniu.
