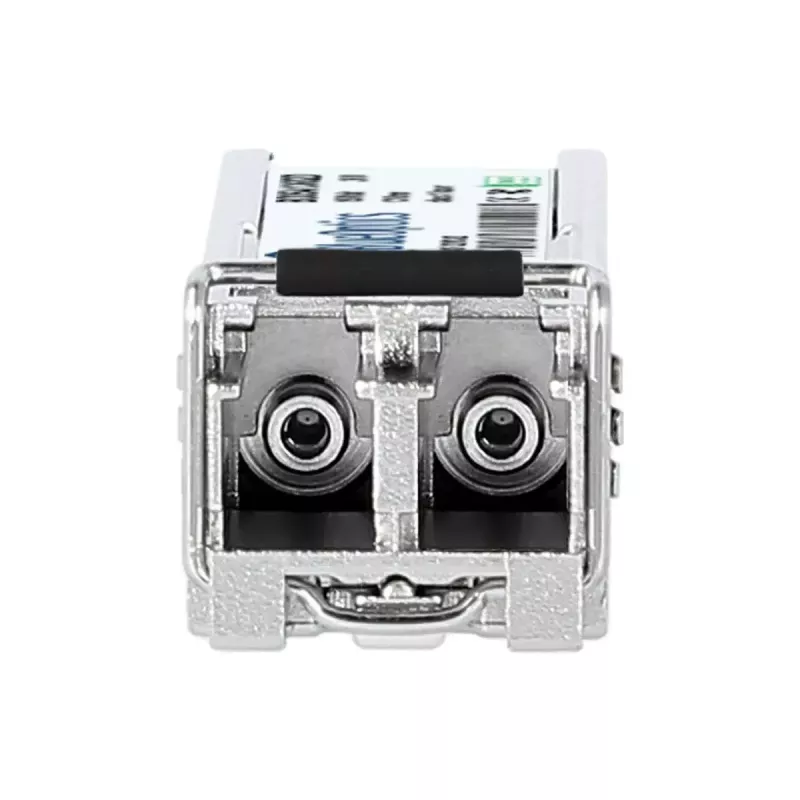

Moduł nadawczo-odbiorczy światłowodowy BlueOptics ONS-SI-100-FX=-BO 155 Mbit/s SFP 1310 nm

Moduł BlueOptics ONS-SI-100-FX=-BO to światłowodowy moduł nadawczo-odbiorczy SFP zaprojektowany do zastosowań 100BASE-FX z maksymalną szybkością transmisji danych 155 Mbit/s. Działający na długości fali 1310 nm i umieszczony w kompaktowej srebrnej obudowie SFP, ten zgodny z RoHS moduł zapewnia optyczne możliwości nadawania i odbioru przez światłowód wielomodowy za pomocą złącza duplex LC i jest zgodny ze specyfikacjami mechanicznymi i elektrycznymi MSA SFP.

Zalety

Ten moduł BlueOptics SFP oferuje znormalizowaną interoperacyjność z portami SFP zgodnymi z MSA, niską wagę ułatwiającą obsługę oraz wsparcie dla uznanych protokołów sieciowych, w tym Ethernet i SDH/SONET do 155 Mbit/s. Para nadajnika/odbiornika 1310 nm umożliwia dwukierunkową transmisję optyczną przez światłowód wielomodowy i zmniejsza podatność na zakłócenia elektromagnetyczne w porównaniu z łączami miedzianymi. Moduł jest produkowany i testowany zgodnie z przemysłowymi standardami jakości oraz zgodnością z RoHS.

Zastosowanie

• Podłączanie przełączników i routerów z gniazdami SFP do łączy 100BASE-FX
• Wydłużanie łączy światłowodowych wielomodowych na typowe odległości wielomodowe (do około 2 km w zależności od rodzaju światłowodu i budżetu łącza)
• Sprzęt sieciowy w centrach danych, sieciach kampusowych i instalacjach brzegowych sieci telekomunikacyjnych
• Aplikacje wymagające izolacji optycznej od zakłóceń EMI i stabilnej transmisji optycznej

Kluczowe specyfikacje

• Typ interfejsu: SFP (wtykowy moduł małogabarytowy)
• Maksymalna szybkość transferu danych: 155 Mbit/s
• Długość fali: 1310 nm (nadawanie i odbiór)
• Złącze: LC duplex
• Typ kabla: światłowód wielomodowy (odległość robocza zależy od klasy światłowodu i budżetu łącza)
• Kolor produktu: Srebrny
• Waga: 0,02 kg
• Standardy: forma SFP zgodna z MSA; zgodność z RoHS

Sposób użycia

Włóż moduł do dostępnego gniazda SFP urządzenia sieciowego, aż zatrzaśnie się na swoim miejscu, upewniając się, że urządzenie hosta obsługuje nadajniki SFP 100BASE-FX oraz wymaganą akceptację oprogramowania sprzętowego lub programowego. Podłącz wielomodowe kable krosowe światłowodowe LC duplex do portów nadawczego i odbiorczego modułu, przestrzegając prawidłowej polaryzacji. Włącz urządzenie hosta i zweryfikuj stan łącza za pomocą wskaźników LED urządzenia lub interfejsu zarządzania. Jeśli dostępne, użyj diagnostyki systemu hosta do odczytania stanu modułu i potwierdzenia prawidłowego działania.

Zalecenia

Przed wdrożeniem sprawdź zgodność sprzętową i wszelkie ograniczenia dostawcy. Używaj odpowiedniej klasy światłowodu wielomodowego i wysokiej jakości kabli krosowych, aby osiągnąć oczekiwany zasięg; przestrzegaj konwencji polaryzacji i utrzymuj złącza światłowodowe w czystości, aby zachować integralność sygnału. Jeśli host obsługuje diagnostykę cyfrową (DDM/DOM), monitoruj moc optyczną i temperaturę, aby ułatwić konserwację i rozwiązywanie problemów.
