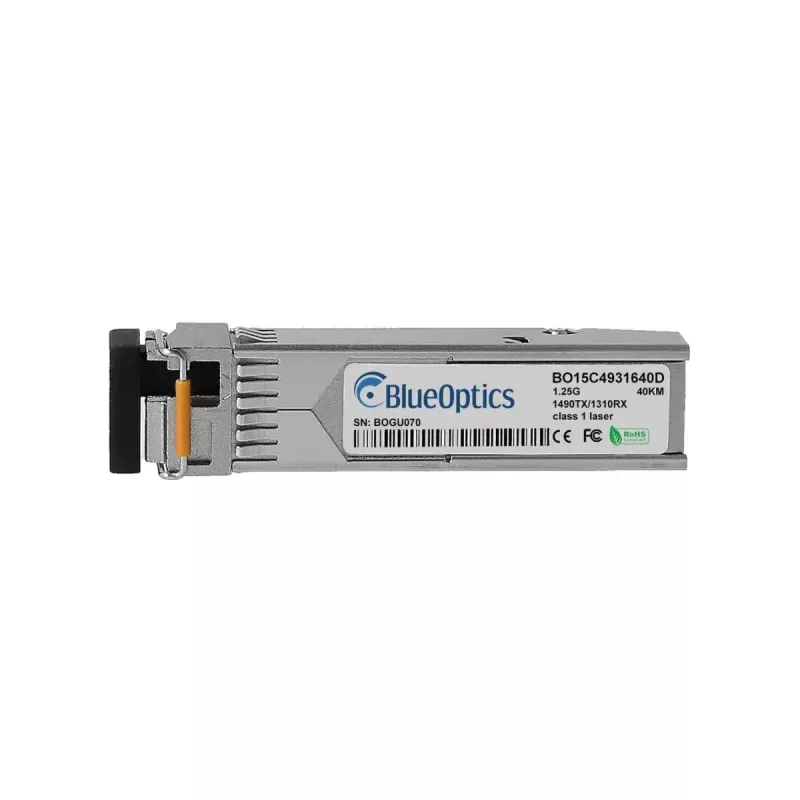

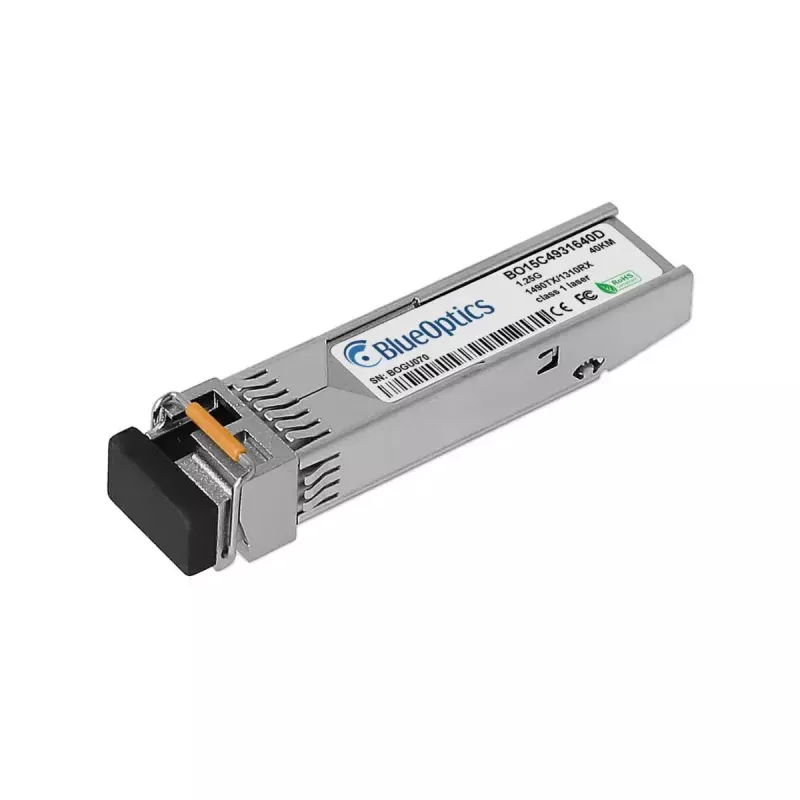

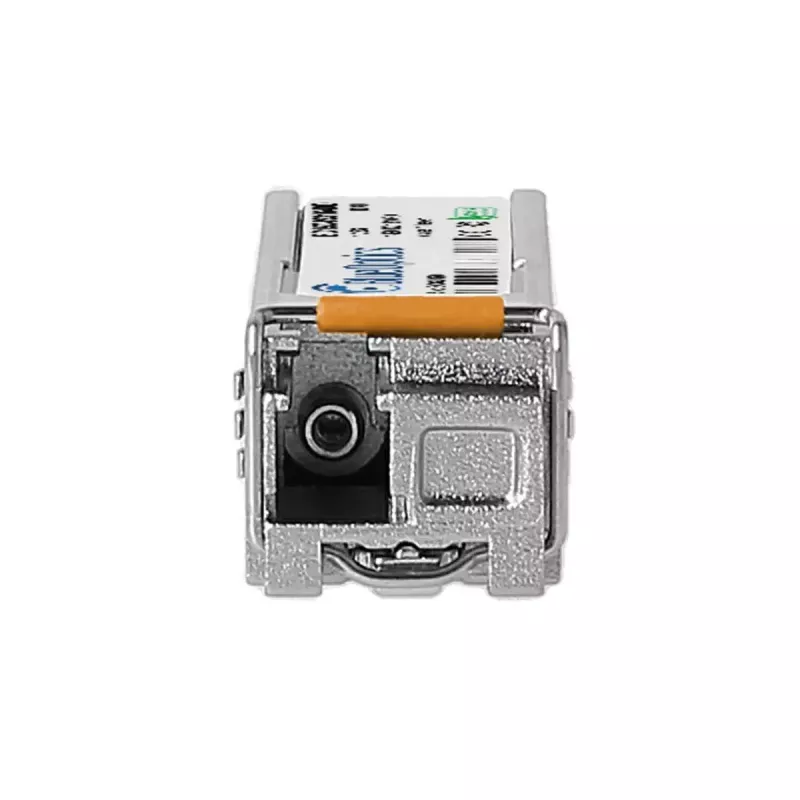

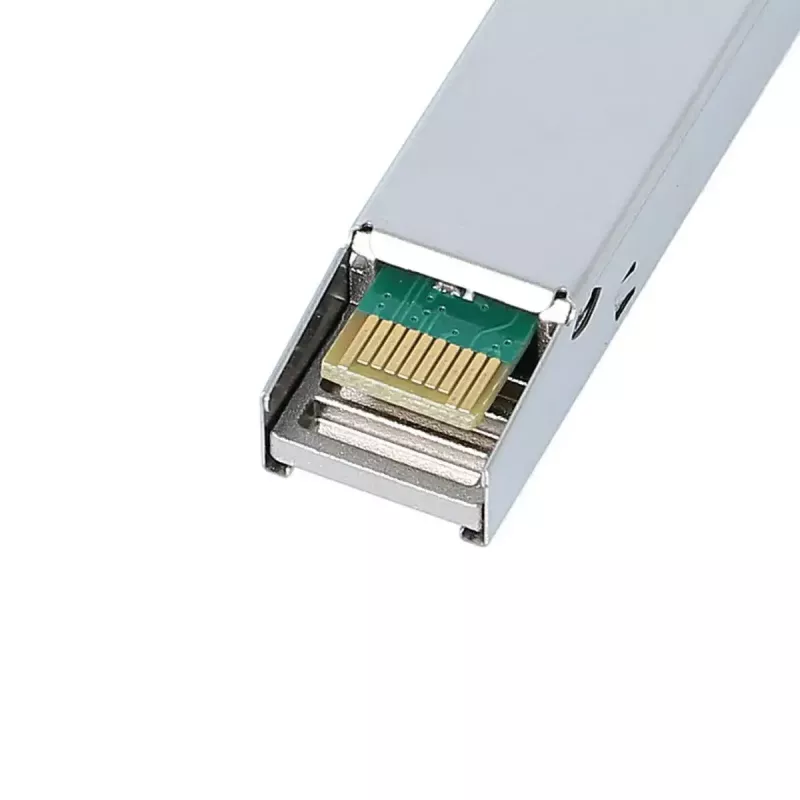

Moduł nadawczo-odbiorczy światłowodowy BlueOptics SFP-21BED-BO 1250 Mbit/s

BlueOptics SFP-21BED-BO to jednoportowy moduł nadawczo-odbiorczy światłowodowy SFP zaprojektowany do transmisji danych z szybkością 1250 Mbit/s przez światłowód jednomodowy. Wyposażony w kompaktową metalową obudowę i wymagający zasilania 3,3 V, ten nadajnik-odbiornik jest zgodny ze standardem formatu MSA SFP i zapewnia interfejs simpleksowy LC do połączeń optycznych. Moduł realizuje dwukierunkowy schemat 1000BASE-BX-D z długościami fal nadawania i odbioru zoptymalizowanymi dla łączy dalekosiężnych i obsługuje popularne protokoły sieciowe szybkich sieci, w tym Ethernet i Fibre Channel over Ethernet.

Zalety

Moduł zapewnia stabilną łączność optyczną dzięki metalowej obudowie, która zwiększa trwałość i wydajność termiczną. Zgodność ze specyfikacjami MSA SFF gwarantuje szeroką kompatybilność z platformami sprzętowymi obsługującymi równoważny nadajnik-odbiornik RAD SFP-21BED. Wbudowana funkcja cyfrowego monitorowania diagnostycznego (DDM/DOM) umożliwia raportowanie w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, mocy wyjściowej nadajnika, mocy wejściowej odbiornika i temperatury, co ułatwia rozwiązywanie problemów i konserwację. Zaprojektowany z myślą o długiej żywotności, nadajnik-odbiornik wykorzystuje komponenty klasy przemysłowej, aby wspierać ciągłą pracę w wymagających środowiskach sieciowych.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Włóż nadajnik-odbiornik SFP-21BED-BO do gniazda SFP w kompatybilnym przełączniku, routerze lub urządzeniu optycznym, gdy sprzęt hosta jest zasilany zgodnie z instrukcjami producenta. Podłącz simpleksowy kabel krosowy jednomodowy LC do złącza LC modułu; upewnij się, że TX jednego końca jest podłączony do RX drugiego końca i odwrotnie, aby zapewnić działanie dwukierunkowe. Sprawdź, czy urządzenie hosta rozpoznaje moduł i czy wskaźniki stanu łącza zgłaszają aktywne połączenie. Jeśli host obsługuje taką funkcję, włącz lub odczytaj cyfrowe parametry diagnostyczne, aby zdalnie monitorować warunki pracy.

Zalecenia

Używaj fabrycznie wykonanych kabli krosowych światłowodowych jednomodowych i, jeśli to możliwe, dopasowanego panelu krosowego BlueOptics lub nadajnika-odbiornika na drugim końcu, aby uzyskać optymalny zasięg i jakość sygnału. Przed skorzystaniem z odczytów diagnostycznych potwierdź obsługę DDM/DOM w urządzeniu hosta. Instaluj i wyjmuj moduł, przestrzegając środków ostrożności dotyczących ESD i wytycznych producenta hosta, aby zachować długoterminową niezawodność.
